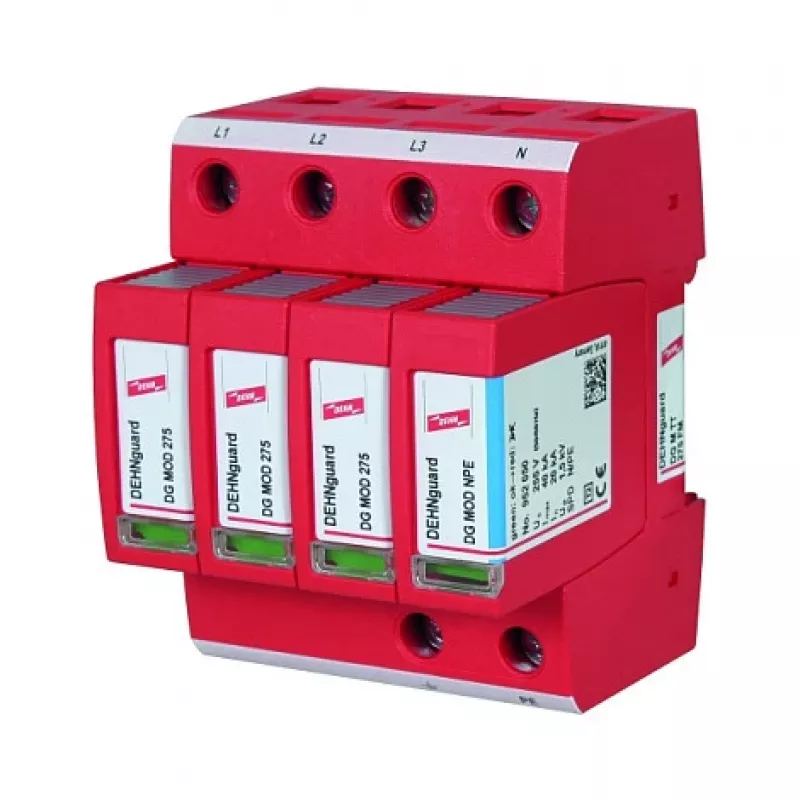

DEHN DG M TT 275 FM 230 - 400V Red Surge Arrester Modular (952315)

Elektros viršįtampiai, atsirandantys dėl žaibo ar perjungimo operacijų, gali akimirksniu sunaikinti jautrią įrangą. DEHN DG M TT 275 FM modulinis viršįtampių iškroviklis užtikrina patikimą 230/400 V trifazių sistemų apsaugą, saugiai nukreipdamas pavojingas viršįtampius į žemę ir išlaikydamas jūsų įrenginį veikiantį.

Kam jis skirtas

Šis 2 tipo viršįtampių apsaugos įtaisas yra skirtas naudoti komercinėse ir pramoninėse elektros instaliacijose, ypač TN-C sistemose. Jis idealiai tinka elektrikams, skydų gamintojams ir objektų valdytojams, kuriems reikia apsaugoti skirstomuosius skydus, mašinas ir valdymo sistemas nuo trumpalaikių viršįtampių. Dėl modulinės konstrukcijos ir aiškaus gedimo indikatoriaus jis tinka tiek naujoms instaliacijoms, tiek modernizavimui.

Pagrindinės savybės

• 2 tipo viršįtampių apsauga pagal IEC 61643-11 ir EN 61643-11.
• Didelė iškrovos talpa: vardinė 20 kA (8/20 µs), maksimali 40 kA (8/20 µs).
• Žemas įtampos apsaugos lygis ≤ 1,2 kV, greitas atsakas < 25 ns.
• Vizualus būsenos indikatorius: žalia = OK, raudona = gedimas, greitam patikrinimui.
• Integruotas terminis atjungimo įtaisas saugiam eksploatacijos pabaigos elgesiui.
• Kompaktiška 3 polių konstrukcija montavimui ant 35 mm DIN bėgelio.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C.
• Patvarus termoplastinis korpusas, UL 94 V-0 liepsnos slopinimo klasė.

Specifikacijos

• Sistemos konfigūracija: TN-C
• Vardinė įtampa: 230 / 400 V AC (50/60 Hz)
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Vardinis iškrovos srovės stipris (In) (8/20 µs): 20 kA
• Maksimalus iškrovos srovės stipris (Imax) (8/20 µs): 40 kA
• Įtampos apsaugos lygis (Up): ≤ 1,2 kV
• Atsako laikas (tA): < 25 ns
• Polių skaičius: 3
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai, maks. 35 mm² vientisas / 25 mm² suvytas
• Standartai: IEC 61643-11, EN 61643-11

Patarimai

Įrenkite iškroviklį kuo arčiau skirstomojo skydo įvado, kad sumažintumėte neapsaugotų laidų ilgį. Reguliariai tikrinkite vizualų indikatorių; jei jis rodo raudoną, nedelsdami pakeiskite modulį, kad išlaikytumėte apsaugą. TN-C sistemose įsitikinkite, kad kombinuotas PEN laidininkas prijungtas teisingai. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo instrukcijų.
