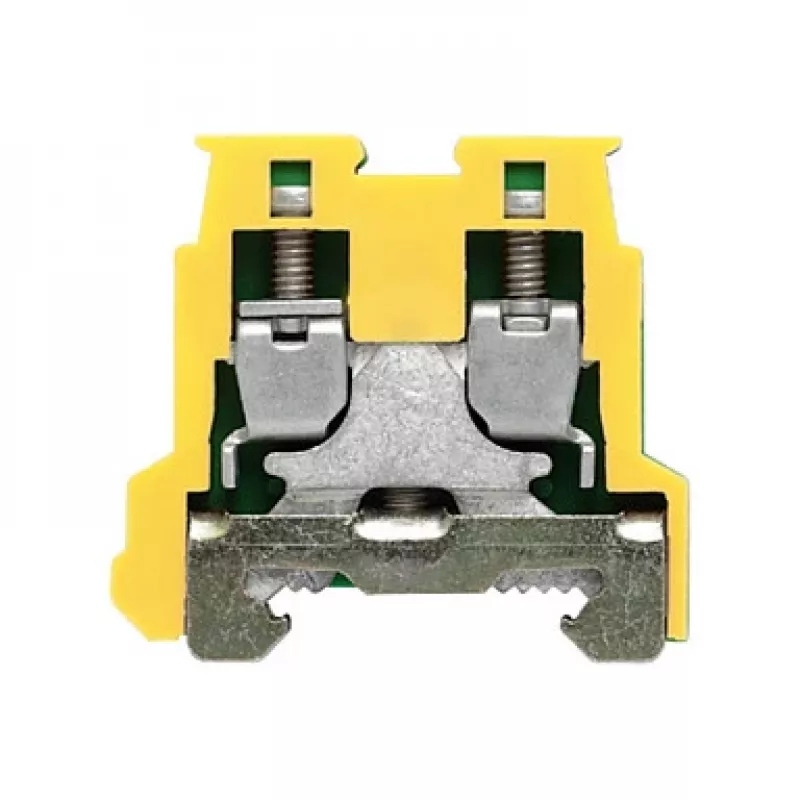

Weidmüller Apsauginis įžeminimo gnybtų blokas AKE 2.5, žaliai/geltonas, 2,5 mm², varžtinis sujungimas

Weidmüller AKE 2.5 apsauginis įžeminimo (PE) gnybtų blokas yra aukštos kokybės komponentas, skirtas patikimam įžeminimui ir įžeminimo jungtims pramoninėse elektros instaliacijose. Su vardiniu skerspjūviu 2,5 mm² ir varžtine jungties technologija jis užtikrina saugų ir patvarų laidų užbaigimą. Žaliai geltona spalva aiškiai identifikuoja jį kaip apsauginį įžeminimo gnybtą, didinant saugumą ir atitiktį reikalavimams.

Privalumai

Šis gnybtų blokas pasižymi tvirta konstrukcija su Wemid (PA 66) izoliacine medžiaga, užtikrinančia puikų terminį ir mechaninį atsparumą. Jis veikia plačiame temperatūrų diapazone nuo -50 °C iki +120 °C, todėl tinka sudėtingoms aplinkoms. Varžtinis sujungimas leidžia lengvai ir patikimai prijungti laidus, o priveržimo momentas yra 0,4–0,8 Nm. Kompaktiškas dizainas taupo vietą ant DIN bėgio TS 35, o dvi jungtys leidžia paprastą nuoseklųjį sujungimą arba kelių laidininkų prijungimą.

Tinka

• Pramoniniams valdymo skydams ir skirstomiesiems įrenginiams
• Pastatų automatikos sistemoms
• Energijos paskirstymo ir įžeminimo programoms
• Mašinų ir įrenginių inžinerijai

Pagrindinės specifikacijos

• Gnybtų bloko tipas: Apsauginis įžeminimas (PE)
• Jungties technologija: Varžtinis sujungimas
• Vardinis skerspjūvis: 2,5 mm²
• Kieto laido skerspjūvis: 0,5–4 mm² (AWG 20–12)
• Lankstaus laido skerspjūvis: 0,5–2,5 mm² (AWG 20–14)
• Montavimo būdas: DIN bėgis TS 35
• Spalva: Žalia/geltona
• Jungčių skaičius: 2
• Izoliacinė medžiaga: Wemid (PA 66)
• Darbinė temperatūra: -50 °C iki +120 °C
• Nuėmimo ilgis: 10 mm
• Atsuktuvo dydis: 0,6 x 3,5 mm
• Priveržimo momentas: 0,4–0,8 Nm
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Taršos laipsnis: 3
• Patvirtinimai: cULus, VDE, EAC, KEMA-KEUR
• Potencialų skaičius: 1 (Įžeminimas)
• Aukštis ant TS 35x7,5 DIN bėgio: 47 mm

Rekomendacijos

Siekiant optimalaus veikimo, naudokite tinkamą atsuktuvą (0,6 x 3,5 mm) ir užtikrinkite tinkamą priveržimo momentą. Šis gnybtų blokas idealiai tinka patikimai įžeminimo jungčiai jūsų elektros sistemoje. Visada laikykitės vietinių elektros kodeksų ir standartų.
