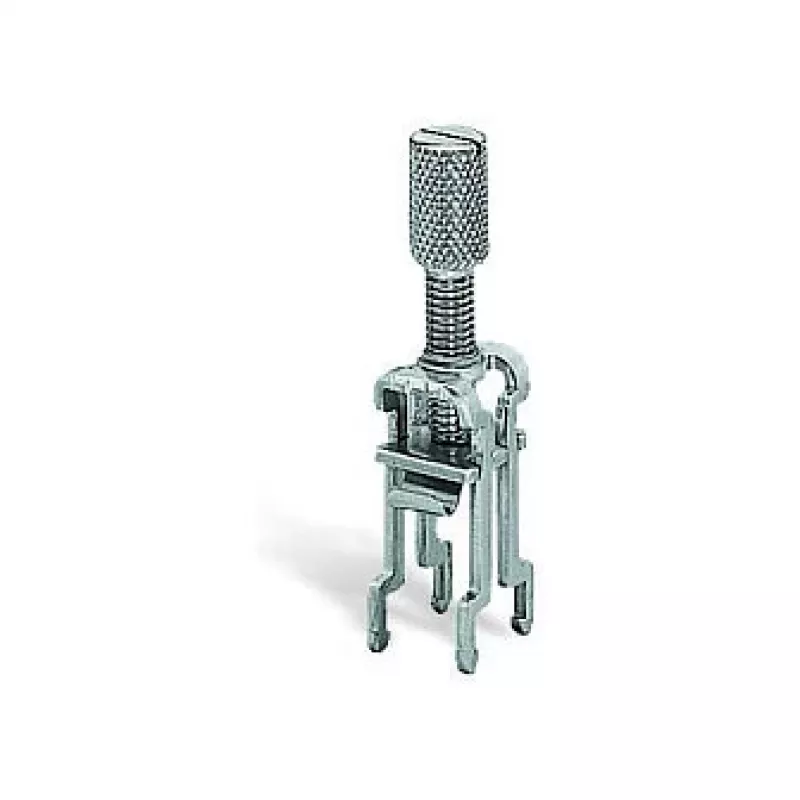

WAGO Shield Clamping Bracket 790-108 11mm Wide

WAGO ekranavimo spaustuvas 790-108 yra aukštos kokybės priedas, skirtas EMC reikalavimus atitinkančiam kabelių ekranavimui. 11 mm pločio jis užtikrina mažos varžos kabelių ekranų prijungimą prie įžeminimo potencialo, užtikrindamas patikimą elektromagnetinį suderinamumą (EMC) pramoninėse ir pastatų instaliacijose. Šis spaustuvas priklauso WAGO 790 serijai ir yra suderinamas su TOPJOB S gnybtų blokų sistema.

Privalumai

Montavimas be įrankių taupo laiką ir pastangas. CAGE CLAMP® spyruoklinė jungties technologija užtikrina saugų ir nereikalaujantį priežiūros ekrano prijungimą. Kompaktiškas 11 mm plotis leidžia taupyti vietą montuojant ant DIN bėgio arba tiesiogiai ant laikiklių gnybtų blokų. Patvarios medžiagos užtikrina ilgalaikį patikimumą sudėtingomis sąlygomis.

Tinka

• Kabelių EMC ekranavimui valdymo spintose ir jungiamosiose dėžėse
• Kabelių ekranų įžeminimui pramoninėse automatikos sistemose
• Instaliacijoms, kurioms reikalingas mažos varžos ekrano prijungimas prie žemės
• Naudojimui su WAGO TOPJOB S gnybtų blokais ekranuotiems laidams

Pagrindinės specifikacijos

• Produkto tipas: Ekranavimo spaustuvas
• Serija: WAGO 790 serija
• Plotis: 11 mm
• Ekrano prijungimo diapazonas: 0,25 - 16 mm² (AWG 24 - 6)
• Maks. kabelio ekrano skersmuo: 11 mm
• Montavimas: DIN bėgis (TS 35) arba tiesioginis montavimas ant laikiklių gnybtų blokų
• Jungties technologija: CAGE CLAMP® (spyruoklinė)
• Medžiaga (spaustuvo dalis): Cinkuotas plienas
• Medžiaga (izoliacinė dalis): Poliamidas 66 (PA 66)
• Spalva: Sidabrinė / šviesiai pilka
• Degumo klasė: UL94 V-0
• Darbinė temperatūra: nuo -60 iki +100 °C
• Taršos laipsnis: 2
• Standartai: Atitinka RoHS

Rekomendacijos

Siekiant optimalaus EMC veikimo, naudokite šį ekranavimo spaustuvą su WAGO TOPJOB S gnybtų blokais ir užtikrinkite tinkamą DIN bėgio įžeminimą. Tinka įvairiems kabelių skersmenims iki 11 mm.
