WAGO 2010-1207 Perėjimo gnybtų blokas, 10 mm², pilkas, CAGE CLAMP®

WAGO 2010-1207 yra aukštos kokybės perėjimo gnybtų blokas, skirtas patikimiems ir nereikalaujantiems priežiūros elektros jungtims. Naudojant inovatyvią CAGE CLAMP® jungimo technologiją, užtikrinamas saugus, atsparus vibracijai ir dujoms nepralaidus kietų, suvytų ir smulkiagyslių laidininkų sujungimas. Šis gnybtų blokas idealiai tinka naudoti pramoninėse valdymo spintose, pastatų automatizacijoje ir elektros instaliacijose, kur reikalinga vietą taupanti ir efektyvi instaliacija.

Privalumai

Esant vardinei įtampai 800 V ir vardinei srovei 57 A, WAGO 2010-1207 užtikrina puikias elektrines charakteristikas. Kompaktiškas dizainas (10 mm plotis) leidžia didelio tankio instaliaciją ant DIN bėgio 35 x 15 mm arba 35 x 7,5 mm. Šoninis laidų įvedimas supaprastina montavimą ir priežiūrą. Pilkas poliamido korpusas su UL 94 V-0 degumo klase užtikrina saugumą ir ilgaamžiškumą sudėtingomis sąlygomis.

Tinka

• Pramoninėms valdymo plokštėms ir skirstomiesiems įrenginiams
• Pastatų automatizacijos sistemoms
• Elektros skirstomosioms ir jungiamosioms dėžėms
• Mašinų ir įrenginių inžinerijai

Pagrindinės specifikacijos

• Jungimo technologija: CAGE CLAMP®
• Laidininkų skaičius: 1
• Vardinis skerspjūvis: 10 mm² (AWG 8)
• Vardinė įtampa (EN): 800 V
• Vardinė srovė (EN): 57 A
• Montavimo tipas: DIN bėgis 35 x 15 mm / 35 x 7,5 mm
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V-0
• Laido nuėmimo ilgis: 18 - 20 mm
• Kietų laidininkų diapazonas: 0,5 - 16 mm² (AWG 20 - 6)
• Suvytų laidininkų diapazonas: 0,5 - 10 mm² (AWG 20 - 8)
• Smulkiagyslių laidininkų diapazonas: 0,5 - 10 mm² (AWG 20 - 8)
• Vardinė impulsinė įtampa: 8 kV
• Taršos laipsnis: 3
• Darbinė temperatūra: -35 °C iki +105 °C
• Potencialų skaičius: 1
• Vedimo tipas: šoninis laidų įvedimas

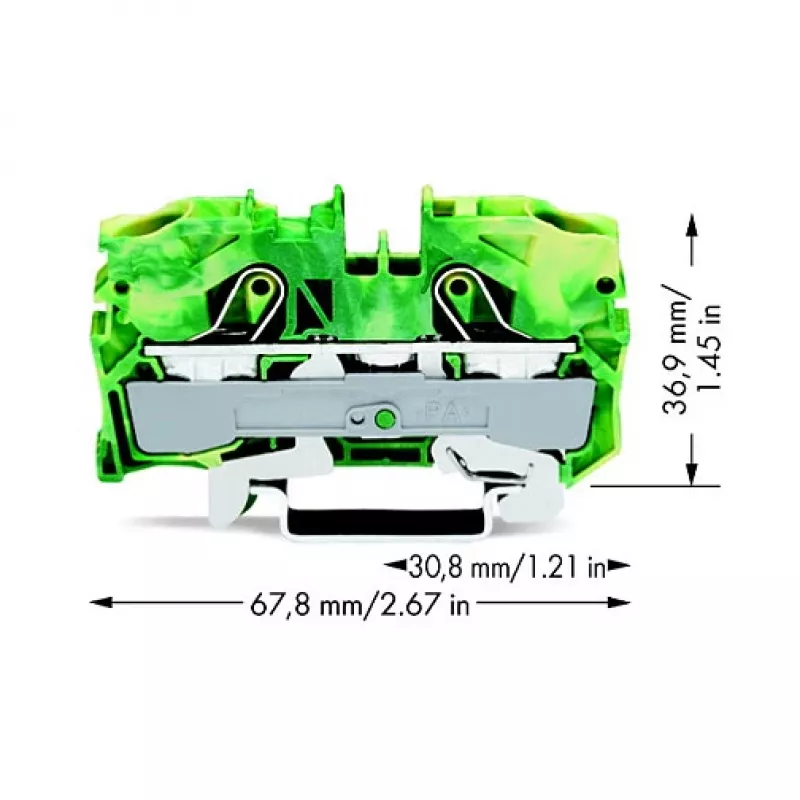

• Matmenys (P x A x G): 10 mm x 67,8 mm x 36,9 mm

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir priedais. Užtikrinkite tinkamą laido nuėmimo ilgį (18-20 mm) saugiam sujungimui. Tinka naudoti aplinkoje, kurios taršos laipsnis 3.
