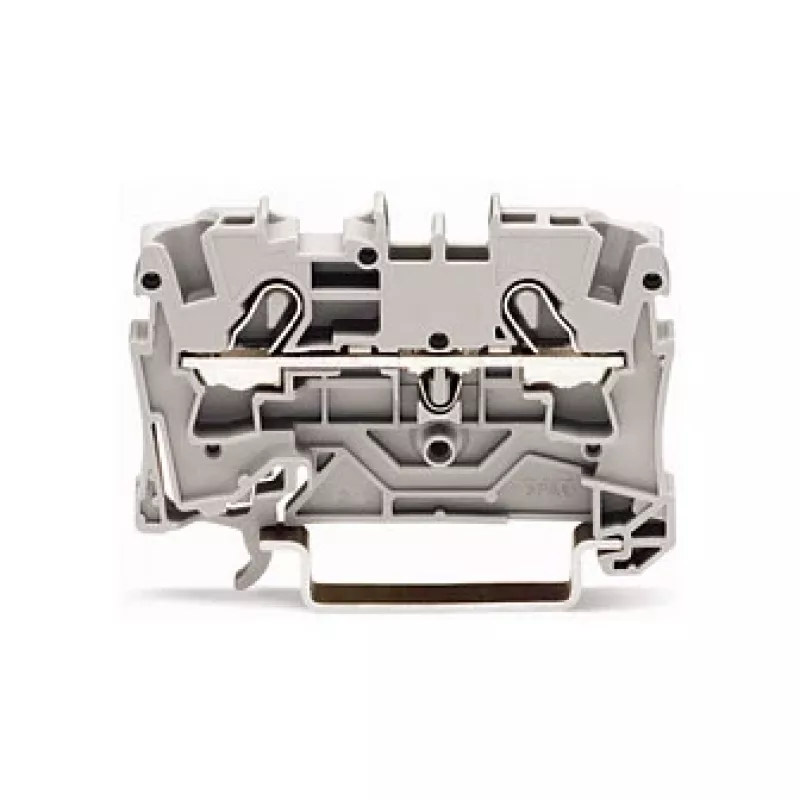

WAGO 2004-1201 Praeinanti gnybtų jungtis, 2 laidininkai, 800 V, 32 A, pilka, 6,2 mm plotis, CAGE CLAMP

WAGO 2004-1201 yra kompaktiška praeinanti gnybtų jungtis iš 2004 serijos, skirta patikimam ir nereikalaujančiam priežiūros laidų sujungimui pramoninėse ir pastatų įrenginiuose. Vos 6,2 mm pločio ji taupo vertingą vietą DIN bėgyje, tuo pačiu užtikrindama 800 V vardinę įtampą ir 32 A vardinę srovę. CAGE CLAMP® jungimo technologija užtikrina greitą, atsparų vibracijai ir dujoms nepralaidų jungimą kietiems, suvytiems ir smulkiagysliams laidininkams.

Privalumai

Erdvę taupantis dizainas su 6,2 mm pločiu; CAGE CLAMP® spyruoklinis jungimas be įrankių; aukšta 800 V vardinė įtampa ir 8 kV impulsinė įtampa; platus laidininkų diapazonas nuo 0,25 iki 6 mm² (22-10 AWG); darbinės temperatūros diapazonas nuo -35 iki +85 °C; tinka taršos laipsniui 3 ir viršįtampių kategorijai III.

Tinka

• Valdymo spintoms ir skirstomiesiems skydams
• Pastatų automatizavimo ir apšvietimo sistemoms
• Pramoninėms mašinoms ir įrangai
• Maitinimo ir signalų laidams

Pagrindinės specifikacijos

• Jungimo technologija: CAGE CLAMP®
• Laidininkų skaičius: 2
• Potencialų skaičius: 1
• Vardinė įtampa (UN): 800 V
• Vardinė srovė (IN): 32 A
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Kietas laidininkas: 0,25 - 6 mm² (22 - 10 AWG)
• Suvytas laidininkas: 0,25 - 6 mm² (22 - 10 AWG)
• Smulkiagyslis laidininkas: 0,25 - 4 mm² (22 - 12 AWG)
• Nuėmimo ilgis: 11 - 13 mm (0,43 - 0,51 col.)
• Montavimas: DIN bėgis 35 mm
• Spalva: pilka

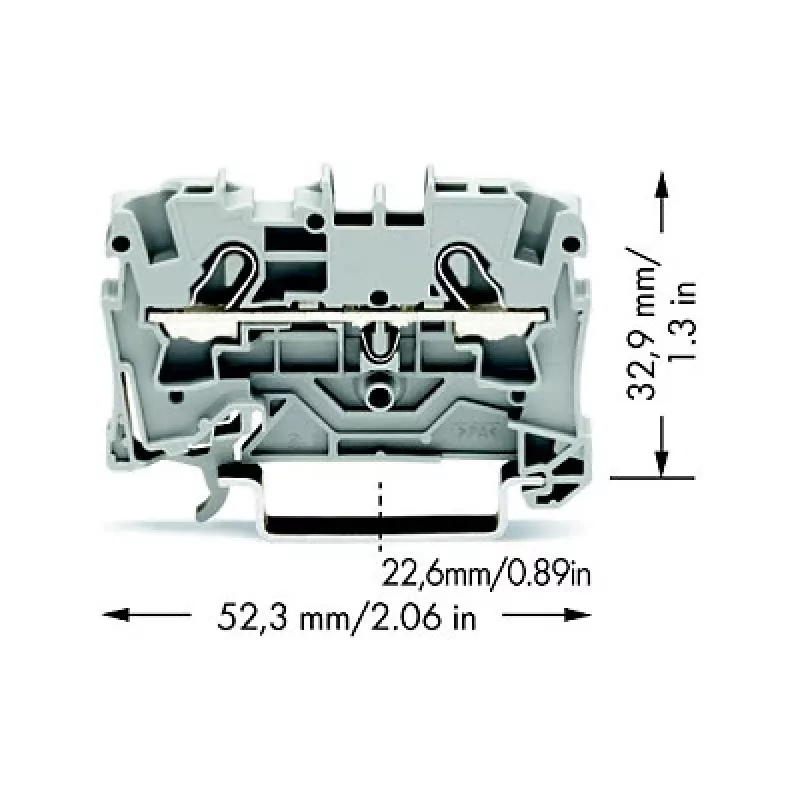

• Matmenys (PxAxG): 6,2 x 52,3 x 32,9 mm
• Svoris: apie 8 g

Rekomendacijos

Siekiant optimalaus veikimo, naudokite WAGO gnybtų užspaudimo įrankius ir žymėjimo juosteles. Užtikrinkite tinkamą nuėmimo ilgį ir laidininko įkišimą. Tinka naudoti su WAGO 2004 serijos galinėmis plokštelėmis ir pertvarų plokštelėmis.
