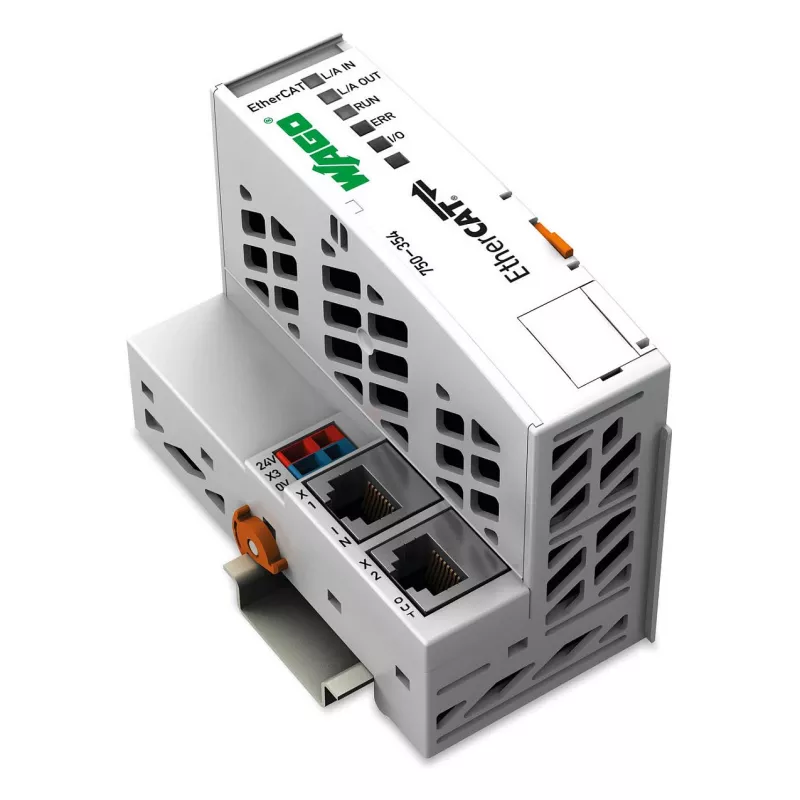

WAGO 750-354 EtherCAT lauko magistralės jungtis, 100 Mbit/s, 24 VDC, DIN bėgelis

WAGO 750-354 EtherCAT lauko magistralės jungtis sujungia EtherCAT tinklą su WAGO kompaktiška I/O sistema. Su 100 Mbit/s duomenų perdavimo sparta ši jungtis greitai ir efektyviai perduoda proceso duomenis, todėl puikiai tinka didelio našumo automatizavimo užduotims. Ji tiesiogiai montuojama ant DIN bėgelio 35 ir turi tvirtą IP20 korpusą, skirtą valdymo spintų įrengimui.

Privalumai

Ši jungtis palaiko iki 64 I/O modulių vietoje, o su magistralės plėtinio moduliais gali būti išplėsta iki 250. Jos 24 VDC sistemos maitinimas turi platų 18,5...30 V diapazoną, užtikrinantį veikimo stabilumą. Integruota CAGE CLAMP® jungčių technologija užtikrina patikimą, atsparų vibracijai lauko maitinimo laidų sujungimą.

Tinka

• Pramoninei automatizacijai ir mašinų valdymui
• Pastatų automatizavimo sistemoms
• Procesų valdymo ir stebėjimo tinklams
• Paskirstytoms I/O programoms per EtherCAT

Pagrindinės specifikacijos

• Ryšio protokolas: EtherCAT
• Duomenų perdavimo sparta: 100 Mbit/s
• Tiesiogiai prijungiamų I/O modulių skaičius: 64 (iki 250 su magistralės plėtinio moduliais)
• Sistemos maitinimo įtampa: 24 VDC (18,5...30 V)
• Lauko maitinimo srovė: 10 A
• Srovės suvartojimas (vidinis): 100 mA esant 24 V
• Darbinė temperatūra: 0...55 °C
• Laikymo temperatūra: -40...85 °C
• Montavimo tipas: DIN bėgelis 35
• Apsaugos klasė: IP20
• Korpuso medžiaga: polikarbonatas, poliamidas 6.6
• Matmenys (P x A x G): 49,5 x 96,8 x 71,9 mm
• Svoris: 102,88 g

Rekomendacijos

Norėdami sukurti pilną EtherCAT mazgą, derinkite šią jungtį su atitinkamais WAGO I/O moduliais ir, jei reikia daugiau nei 64 kanalų, su magistralės plėtinio moduliu. Įsitikinkite, kad maitinimo šaltinis yra tinkamai parinktas bendrai lauko srovei, ir laikykitės PELV izoliacijos įrengimo reikalavimų.
