WAGO 2010-1307 TOPJOB S 3-ių laidų praėjimo gnybtų blokas, 10 mm plotis, 89 mm aukštis, 36,9 mm gylis, pilkas, 0,5-16 mm², 1000 V, 76 A

WAGO 2010-1307 yra aukštos kokybės praėjimo gnybtų blokas iš TOPJOB S serijos, skirtas patikimiems ir nereikalaujantiems priežiūros elektros jungtims. Dėl kompaktiško 10 mm pločio jis idealiai tinka vietą taupančiam montavimui ant DIN bėgių. Push-in CAGE CLAMP® jungimo technologija užtikrina greitą ir saugų laidų sujungimą be įrankių, tinka kietiems, suvytiems ir smulkiagysliams laidininkams nuo 0,5 iki 16 mm² (20–6 AWG). Nominali įtampa 1000 V (IEC) ir srovė 76 A (IEC), šis gnybtų blokas tinka sudėtingoms pramoninėms reikmėms.

Privalumai

Jungimas be įrankių sutaupo montavimo laiką ir sumažina darbo sąnaudas. Kompaktiškas 10 mm plotis leidžia didelio tankio laidų sujungimą, optimizuojant skirstomųjų spintų erdvę. Atsparūs vibracijai ir nereikalaujantys priežiūros jungtys užtikrina ilgalaikį patikimumą. Pilkas poliamido korpusas su UL94 V-0 degumo klase užtikrina puikią priešgaisrinę saugą.

Tinka

• Pramoniniams valdymo skydams ir komutaciniams aparatams
• Pastatų automatikai ir apšvietimo sistemoms
• Energijos paskirstymo ir jungiamosioms dėžėms
• Mašinų gamybai ir įrenginių inžinerijai

Pagrindinės specifikacijos

• Serija: TOPJOB S
• Jungimo technologija: Push-in CAGE CLAMP®
• Laidų skaičius: 3
• Potencialų skaičius: 1
• Nominalus skerspjūvis (kietas): 0,5–16 mm² (20–6 AWG)
• Nominalus skerspjūvis (suvytas): 0,5–16 mm² (20–6 AWG)
• Nominalus skerspjūvis (smulkiagyslis): 0,5–10 mm² (20–8 AWG)
• Nominali įtampa (IEC): 1000 V
• Nominali srovė (IEC): 76 A
• Nominali įtampa (UL): 600 V
• Nominali srovė (UL): 65 A
• Montavimo tipas: DIN bėgis (TS 35)
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Degumo klasė: UL94 V-0
• Taršos laipsnis: 3
• Nuėmimo ilgis: 18–20 mm
• Darbinė temperatūra: nuo –35 °C iki +85 °C

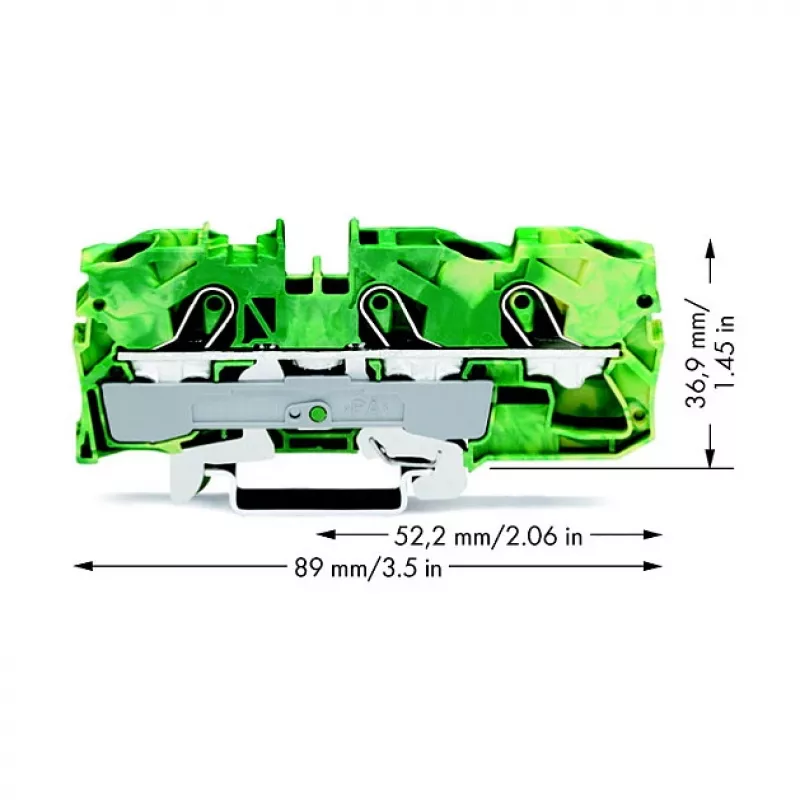

• Plotis: 10 mm
• Aukštis: 89 mm
• Gylis: 36,9 mm

Rekomendacijos

Norint optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir priedais. Užtikrinkite tinkamą nuėmimo ilgį (18–20 mm) patikimiems jungimams. Tinka naudoti tik su variniais laidininkais.
