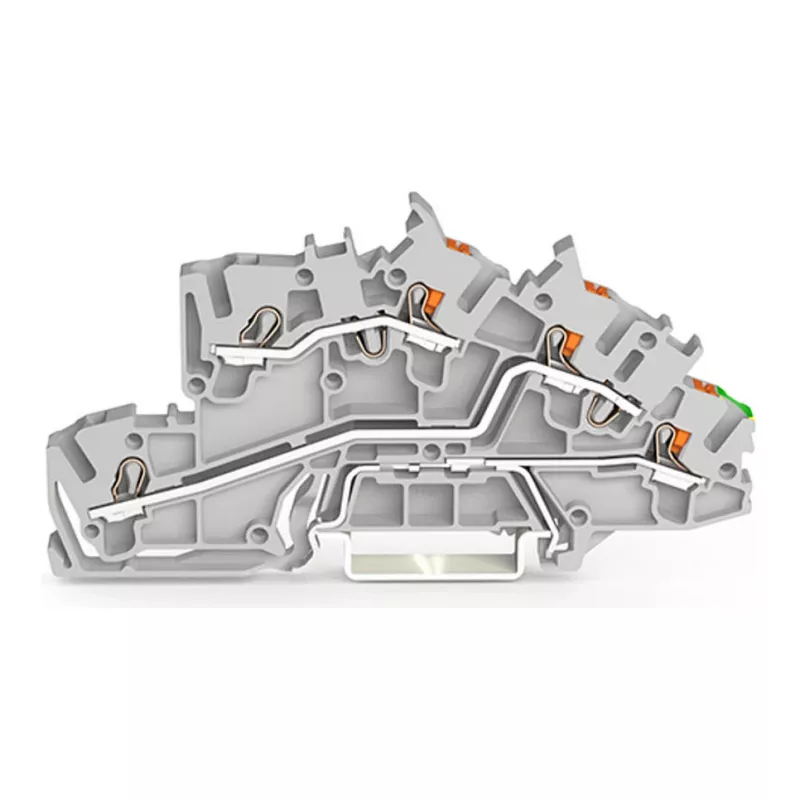

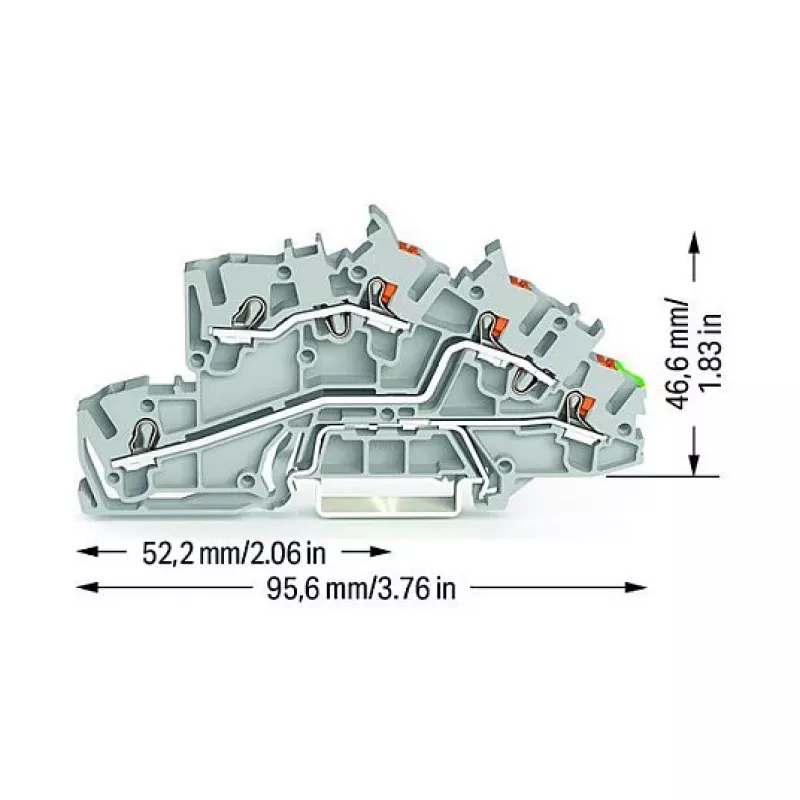

WAGO 2203-7545 3-jų laidų montavimo gnybtų blokas su Push-in CAGE CLAMP, L/L/PE, pilkas/žaliai-geltonas

Elektros instaliacijose, kai reikia sujungti kelis laidus kompaktiškoje erdvėje, išlaikant aiškų fazių ir apsauginio įžeminimo atskyrimą, dažnai kyla iššūkių. WAGO 2203-7545 daugiapakopis montavimo gnybtų blokas šią problemą išsprendžia integruodamas L, L ir PE jungtis viename DIN bėgelio įrenginyje, užtikrindamas saugų ir tvarkingą laidų sujungimą skirstomuosiuose skyduose ir valdymo pultuose.

Kam jis skirtas

Elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimų, vietą taupančių gnybtų blokų pastatų instaliacijoms, pramoninėms valdymo sistemoms ir įrangos laidams. Jis idealiai tinka projektams, kuriems reikia aiškaus fazinių ir apsauginio įžeminimo laidų atskyrimo viename kompaktiškame modulyje.

Pagrindinės savybės

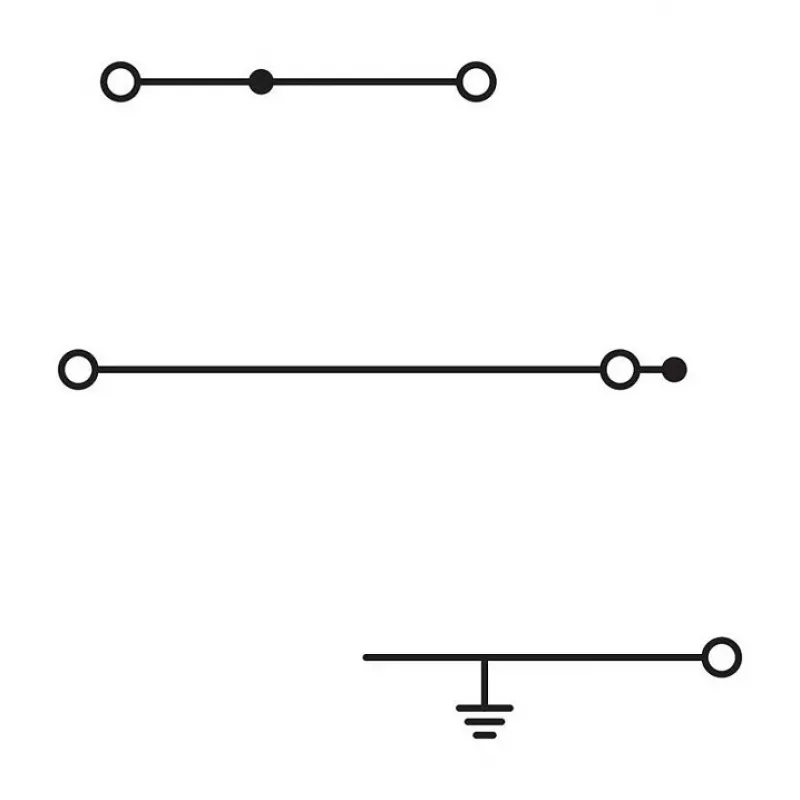

• 3 lygių dizainas su L/L/PE konfigūracija, skirta fazės ir įžeminimo sujungimui
• Push-in CAGE CLAMP® technologija, užtikrinanti sujungimą be įrankių ir atsparumą vibracijai
• Tinka kietiems ir ploniems laidams nuo 0,25 iki 4 mm² (22–12 AWG)
• Skirta 400 V ir 32 A įtampai pagal EN 60947-7-1
• Kompaktiškas pilkas korpusas su žaliai-geltonu PE lygiu, kad būtų lengva atpažinti
• Uždedamas ant standartinių 35 mm DIN bėgelių (EN 60715)
• UL94 V-0 klasės nedegus poliamido izoliacinis korpusas

Specifikacijos

• Prekės ženklas: WAGO
• Modelis: 2203-7545
• MPN: 2203-7545
• EAN: 4066966121995
• Tipas: Daugiapakopis montavimo gnybtų blokas
• Lygiai: 3
• Jungimo taškai: 6
• Jungimo technologija: Push-in CAGE CLAMP®
• Vardinis skerspjūvis: 4 mm²
• Kietų laidų diapazonas: 0,25 – 4 mm² (22 – 12 AWG)
• Plonų laidų diapazonas: 0,25 – 4 mm² (22 – 12 AWG)
• Nuėmimo ilgis: 11 – 13 mm
• Vardinė įtampa: 400 V
• Vardinė srovė: 32 A
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Izoliacijos medžiaga: Poliamidas (PA)
• Degumo klasė: UL94 V-0
• Montavimas: DIN-35 bėgelis (35 x 15 / 35 x 7.5)
• Darbinė temperatūra: -35 iki +85 °C
• Spalva: Pilka / Žaliai-geltona

Patarimai

Kad push-in jungtys būtų patikimos, įsitikinkite, kad laidai yra nuimti iki rekomenduojamo 11–13 mm ilgio ir visiškai įkišti iki galo. Naudokite standartinį atsuktuvą oranžiniam mygtukui paspausti, kai reikia išimti laidą arba kai naudojate plonus laidus be antgalių. Visada patikrinkite gretimų varžtinių gnybtų priveržimo momentą ir laikykitės vietinių elektros instaliacijos taisyklių, nustatančių PE laidų skerspjūvį.
