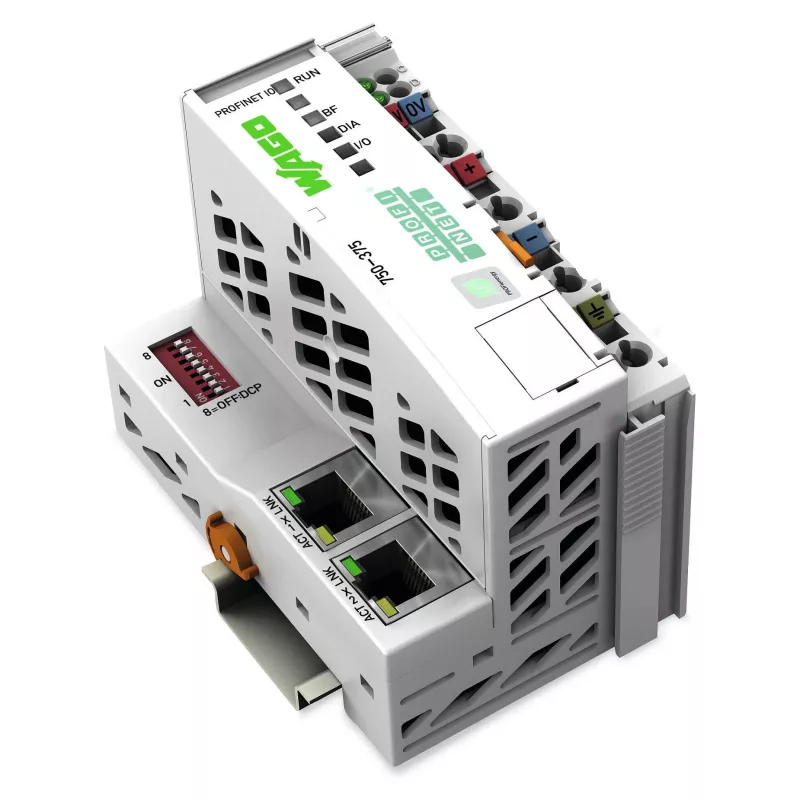

WAGO 750-375 PROFINET IO Advanced Lauko Magistralės Sujungimo Įrenginys

WAGO 750-375 yra PROFINET IO Advanced lauko magistralės sujungimo įrenginys, kuris tarnauja kaip centrinis WAGO I/O System 750 komunikacijos šliuzas. Jis užtikrina tiesioginį ryšį tarp PROFINET tinklo ir iki 64 paskirstytų I/O modulių, užtikrindamas patikimą realaus laiko duomenų mainą ir išsamią diagnostiką. Dėl integruoto dviejų prievadų jungiklio jis leidžia paprastą linijos topologiją be papildomų Ethernet jungiklių, sumažindamas laidų ir techninės įrangos išlaidas.

Privalumai

Su įmontuotu 2 prievadų jungikliu, 750-375 palaiko standartinį PROFINET RT (realaus laiko) ryšį ir atitinka Conformance Class B reikalavimus. Jis siūlo žiniatinklio valdymą ir diagnostikos funkcijas, todėl konfigūravimas ir trikčių šalinimas yra paprasti. Patvarus poliamido ir polikarbonato korpusas, įvertintas IP20, užtikrina ilgą tarnavimo laiką pramoninėje aplinkoje. 24 V nuolatinės srovės maitinimas ir mažas energijos suvartojimas išlaiko mažas eksploatacijos išlaidas.

Tinka

• Gamyklų automatizavimo sistemoms
• Procesų valdymui ir stebėjimui
• Medžiagų tvarkymui ir logistikai
• Pastatų automatizavimui
• Bet kokiam PROFINET pagrįstam pramoniniam tinklui, kuriam reikalingas kompaktiškas, ant DIN bėgio montuojamas sujungimo įrenginys

Pagrindinės specifikacijos

• PROFINET IO (Advanced) protokolas
• 2 x RJ-45 Ethernet prievadai, 10/100 Mbps
• Integruotas 2 prievadų jungiklis
• Suderinamumas: WAGO I/O System 750
• Palaiko iki 64 I/O modulių (250 su magistralės plėtimu)
• Maitinimo įtampa: 24 V DC (18...30 V)
• Srovės suvartojimas: 200 mA esant 24 V
• Montavimas: DIN bėgis (35 mm)
• Darbinė temperatūra: 0...55 °C
• Apsauga: IP20
• Diagnostika: per PROFINET ir žiniatinklio valdymą
• PROFINET Conformance Class B
• Realaus laiko galimybė: PROFINET RT
• Izoliacija: 500 V sistema/laukas
• Programinės įrangos atnaujinimas: per Ethernet

Rekomendacijos

Siekiant optimalaus tinklo našumo, konfigūruokite sujungimo įrenginį naudodami oficialų GSDML failą ir užtikrinkite patikimą 24 V DC maitinimą. Integruotas jungiklis supaprastina laidų sujungimą, tačiau atidus dėmesys kabelių ilgiams ir trasoms užtikrins stabilų realaus laiko ryšį.
