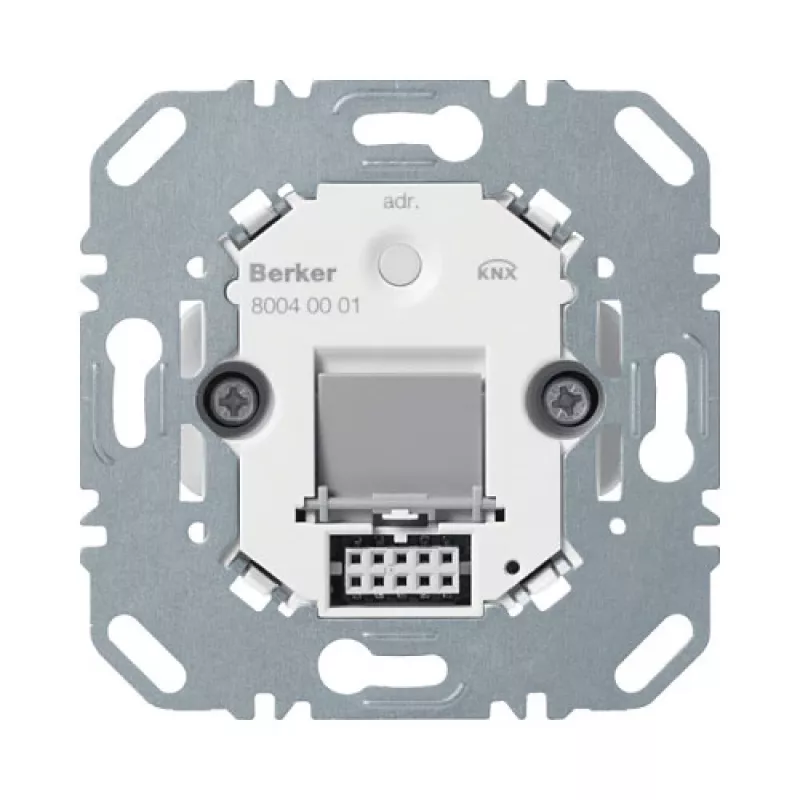

Berker 80040001 KNX šynos jungtis, įmontuojama sąsajos modulis

Šiuolaikinėje pastatų automatizacijoje, integruojant įprastus mygtukus ir jutiklius į KNX tinklą, reikalinga patikima sąsaja. Berker 80040001 šynos jungtis išsprendžia šią problemą, užtikrindama sklandų tiltą tarp Berker įmontuojamų valdymo elementų ir KNX magistralės. Įrengtas už standartinio sieninio jungiklio ar jutiklio, šis kompaktiškas modulis nuskaito prijungto įrenginio būseną ir perduoda ją kaip KNX telegramą, įgalindamas centralizuotą valdymą ir scenų valdymą.

Pagrindinės specifikacijos

• Sistema: KNX (TP)
• Montavimas: įmontuojamas (Unterputz) į standartinę įleidžiamąją dėžutę
• Funkcija: šynos jungtis / sąsajos modulis Berker mygtukams, jungikliams ir suderinamiems įrenginiams
• Maitinimas: per KNX magistralę (21-30V DC)
• Srovės suvartojimas: maks. 10 mA
• Magistralės prijungimas: KNX magistralės gnybtas (raudonas/juodas)
• Įrenginio prijungimas: 2 kontaktų jungtis Berker įrenginiui
• Programavimas: ETS programinė įranga
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 iki +45 °C
• Laikymo temperatūra: nuo -25 iki +55 °C
• Santykinė drėgmė: 5% iki 93% (be kondensato)
• Korpuso medžiaga: plastikas
• Suderinamumas: Berker S.1, B.3, B.7, K.1, K.5, Q.1, Q.3, R.1, R.3, Arsys, B.IQ, TS serijos
• Sertifikavimas: KNX sertifikuota

Kodėl verta rinktis

Ši šynos jungtis pašalina poreikį atskirai laiduoti kiekvieną valdymo tašką prie KNX linijos. Naudojant esamą 2 laidų magistralę, sumažėja montavimo laikas ir medžiagų sąnaudos. Kompaktiškas dizainas telpa į standartines įleidžiamąsias dėžutes, todėl idealiai tinka renovacijai, kai erdvės ribotos. Modulis yra pilnai konfigūruojamas per ETS, leidžiantis tiksliai priskirti funkcijas prijungtam įrenginiui. Su KNX sertifikatu užtikrinamas suderinamumas su kitais įvairių gamintojų KNX įrenginiais.

Idealiai tinka

• Esamų pastatų renovacijai su KNX automatizacija, nekeičiant visų jungiklių.
• Berker mygtukų prijungimui apšvietimo scenų, žaliuzių ar ŠVOK valdymui.
• Įprastų jutiklių (pvz., langų kontaktų) integravimui į KNX tinklą.
• Lanksčių patalpų valdymo sprendimų kūrimui biuruose, viešbučiuose ir gyvenamuosiuose projektuose.

Svarbu žinoti

Modulis skirtas naudoti tik patalpose (IP20) ir turi būti montuojamas tinkamoje įleidžiamojoje dėžutėje. Jis maitinamas tiesiogiai iš KNX magistralės, todėl papildomo maitinimo šaltinio nereikia. Programavimui reikalinga ETS programinė įranga ir KNX sąsaja. Įrenginys suderinamas su plačiu Berker dizaino linijų asortimentu, užtikrinant estetinį nuoseklumą visoje instaliacijoje.
