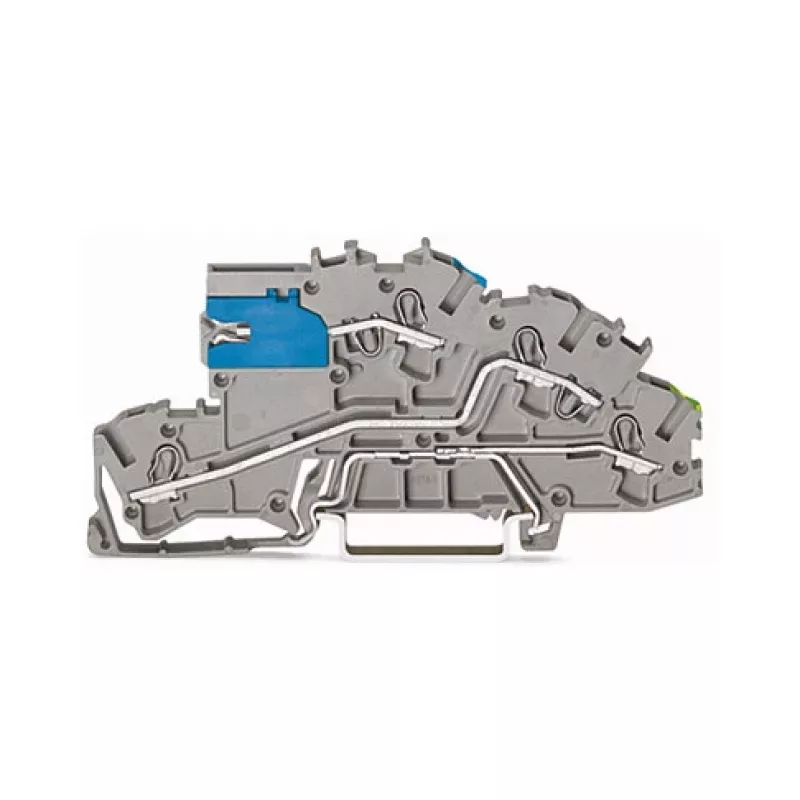

WAGO 2003-7641 TOPJOB® S 3-jų laidų praėjimo gnybtų blokas, 2,5 mm², 400 V, pilka

WAGO 2003-7641 yra aukštos kokybės praėjimo gnybtų blokas iš TOPJOB® S serijos, skirtas patikimiems ir nereikalaujantiems priežiūros elektros jungtims pramoninėse ir pastatų instaliacijose. Su push-in CAGE CLAMP® technologija jis leidžia greitai ir be įrankių prijungti kietus ir smulkiagyslius laidus. Šis 3-jų laidų, 1 potencialo gnybtų blokas yra skirtas 400 V ir 24 A, todėl tinka įvairioms reikmėms.

Privalumai

Push-in CAGE CLAMP® jungimo technologija leidžia tiesiogiai įkišti kietus laidus (0,25–4 mm²) be įrankių, taupant montavimo laiką. Kompaktiškas dizainas (5,2 mm plotis) taupo vietą DIN-35 bėgelyje. Pilkas poliamido korpusas su V0 degumo klase užtikrina aukštą saugumą ir ilgaamžiškumą. Darbinės temperatūros diapazonas nuo -35 °C iki +85 °C daro jį tinkamą sudėtingoms aplinkoms.

Tinka

• Pramoniniams valdymo spintoms
• Pastatų automatikos sistemoms
• Skirstomiesiems skydams
• Apšvietimo ir maitinimo grandinėms
• Bet kokioms reikmėms, kurioms reikalingas patikimas, beįrankis laidų sujungimas

Pagrindinės specifikacijos

• Serija: TOPJOB® S
• Laidų skaičius: 3
• Potencialų skaičius: 1
• Jungimo technologija: Push-in CAGE CLAMP®
• Nominalus skerspjūvis: 2,5 mm²
• Vardinė įtampa (EN): 400 V
• Vardinė impulsinė įtampa: 6 kV
• Vardinė srovė (EN): 24 A
• Kieto laido dydis: 0,25–4 mm² (22–12 AWG)
• Smulkiagyslio laido dydis: 0,25–4 mm² (22–12 AWG)
• Smulkiagyslis su antgaliu: 0,25–2,5 mm² (22–14 AWG)
• Laido nuėmimo ilgis: 10–12 mm
• Montavimo tipas: DIN-35 bėgelis
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA)
• Degumo klasė (UL94): V0
• Taršos laipsnis: 3
• Darbinė temperatūra: -35 °C iki +85 °C

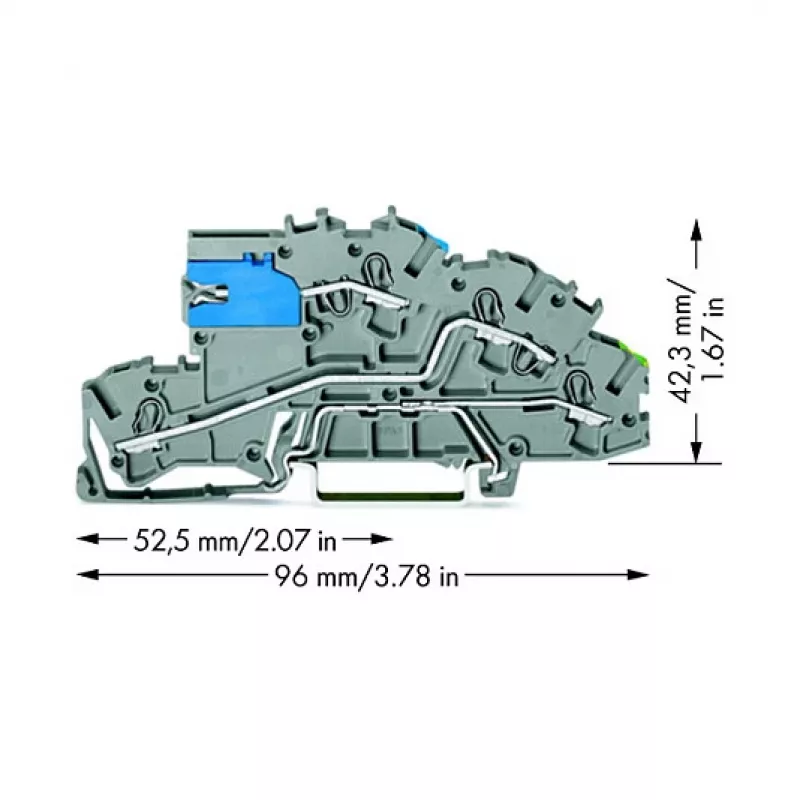

• Aukštis nuo DIN bėgelio viršaus: 32,3 mm
• Plotis: 5,2 mm
• Gylis: 96 mm
• Aukštis: 42,3 mm

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO žymėjimo juostelėmis ir priedais. Užtikrinkite tinkamą laido nuėmimo ilgį (10–12 mm) patikimam sujungimui. Šis gnybtų blokas yra suderinamas su standartiniais DIN-35 bėgeliais.
