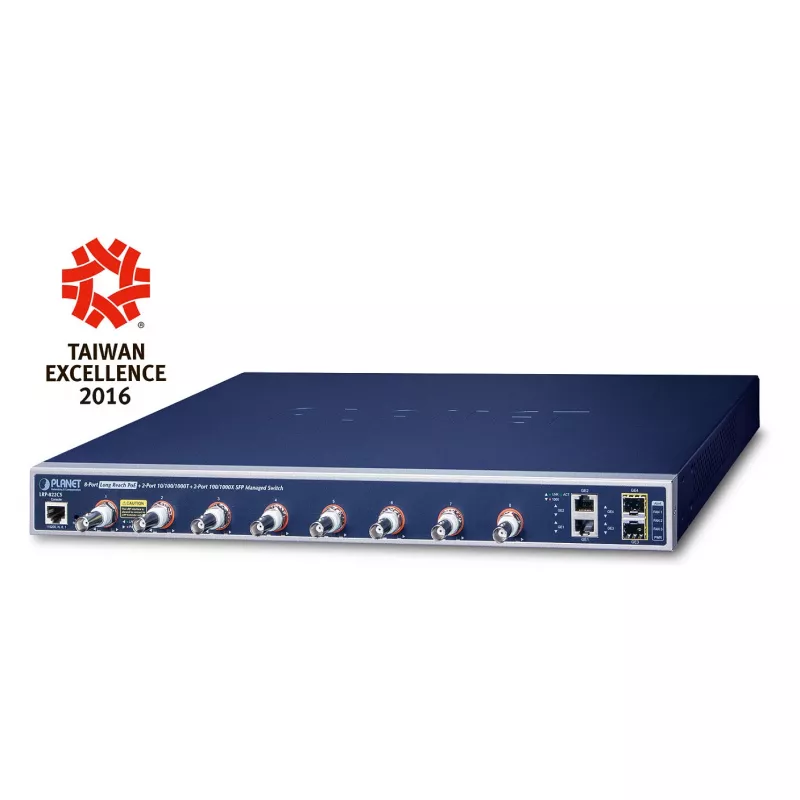

Valdomas komutatorius PLANET LRP-822CS

PLANET LRP-822CS yra valdomas Gigabit Long Reach PoE komutatorius, sukurtas Ethernet ir PoE plėtrai esama bendraašio kabelio infrastruktūra prie nuotolinių IP įrenginių. Jis turi 8 BNC Long Reach PoE injektoriaus prievadus, 2 Gigabit RJ-45 prievadus ir 2 SFP lizdus, palaiko IPv4/IPv6 dvigubą steką ir Layer 2/4 Gigabit perjungimo variklį. Kiekvienas BNC prievadas gali tiekti iki 36 W, bendras PoE biudžetas – 240 W, tai leidžia centralizuotai tiekti maitinimą ir diegti PoE kameras, prieigos taškus ir prieigos kontrolės įrenginius dideliais atstumais.

Privalumai

LRP-822CS paverčia esamą bendraašį kabelių tinklą į tolimojo nuotolio PoE paskirstymo sistemą, palaikančią duomenų ir maitinimo perdavimą iki 1000 m bendraašiu kabeliu ir dar 100 m Ethernet iki maitinamo įrenginio. Centralizuotas 240 W galios valdymas sumažina vietinių maitinimo lizdų poreikį nuotolinėse vietose. Integruotos PoE valdymo funkcijos – PD Alive Check, suplanuotas maitinimo perjungimas, PoE tvarkaraštis ir PoE naudojimo stebėjimas – pagerina įrenginių prieinamumą ir supaprastina administravimą. Papildomi privalumai: IPv6/IPv4 dvigubo steko palaikymas, patikimos Layer 2 funkcijos, QoS, pažangios saugos funkcijos ir išmanus ventiliatoriaus dizainas tyliam, patikimam veikimui.

Tinka

• Esamų analoginių CCTV tinklų atnaujinimui į HD IP stebėjimą naudojant esamą bendraašį kabelį
• Centralizuotai valdomų PoE IP kamerų diegimui didelėse ar nuotolinėse teritorijose
• PoE tiekimui nuotoliniams belaidžiams prieigos taškams ir prieigos kontrolės sistemoms
• Mažų ir vidutinių įmonių tinklams, kuriems reikia valdomo Layer 2 perjungimo su PoE

Pagrindinės specifikacijos

• Modelis: PLANET LRP-822CS (MPN: LRP-822CS, EAN: 4711605281171)
• Prievadai: 8 BNC Long Reach PoE injektoriaus prievadai, 2 Gigabit RJ-45 prievadai (10/100/1000), 2 SFP lizdai
• PoE: 36 W vienam BNC prievadui, bendras PoE biudžetas 240 W; palaiko 802.3af/at PD per LRP plėtiklius
• Ilgas atstumas: iki 1000 m bendraašiu kabeliu + 100 m Ethernet iki PD
• Perjungimo pajėgumas: 9,6 Gbit/s; MAC lentelė: 8000 įrašų
• Valdymas: Web, CLI (konsolė/Telnet), SNMP, SSH/SSL, SNMP v3
• Layer 2 funkcijos: VLAN (802.1Q/Q-in-Q), LACP, MSTP, IGMP/MLD sekimas, LLDP
• Sauga: ACL (L2–L4), 802.1X, prievado apsauga, DHCP sekimas, IP šaltinio apsauga, DAI
• Formos koeficientas: 1U montuojamas į stovą, metalinis korpusas; svoris ~3,878 kg; spalva: mėlyna

Kaip naudoti

Įdiekite LRP-822CS standartiniame 19 colių stove ir prijunkite aukštutinę jungtį prie savo NVR, serverio ar magistralinio komutatoriaus per RJ-45 arba SFP prievadus. Naudokite 8 BNC prievadus prijungti prie PLANET Long Reach PoE plėtiklių (pavyzdžiui, LRP-101CE) per esamus bendraašius kabelius; kiekvienas plėtiklis tada jungiasi prie IP kameros, belaidžio prieigos taško ar prieigos kontrolės įrenginio per Ethernet. Konfigūruokite IP adresus (IPv4/IPv6), VLAN, PoE tvarkaraščius ir PD Alive Check per žiniatinklio valdymo sąsają arba SNMP/CLI. Stebėkite PoE suvartojimą naudodami integruotą galios naudojimo diagramą ir nustatykite PoE tvarkaraščius ar suplanuotą maitinimo perjungimą pagal poreikį.

Rekomendacijos

Patikimam ilgo atstumo veikimui naudokite rekomenduojamus PLANET Long Reach PoE plėtiklius ir kokybiškus bendraašius kabelius; bendrą PoE suvartojimą laikykite 240 W biudžeto ribose ir įjunkite PoE apsaugą nuo perkaitimo bei PoE tvarkaraščius, kad užtikrintumėte stabilų veikimą didelės apkrovos ar aukštos temperatūros aplinkoje.
