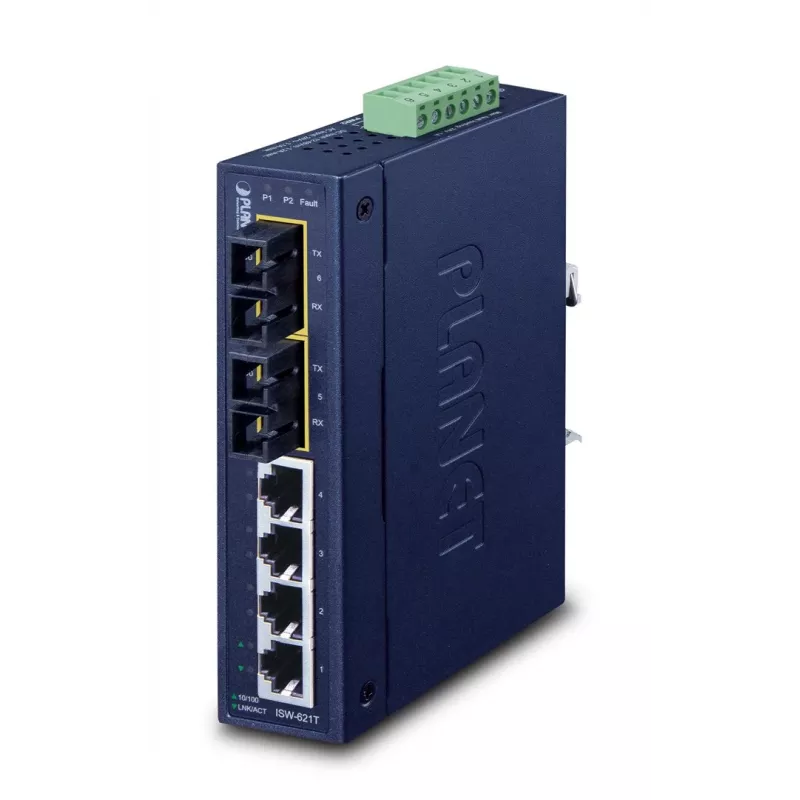

Nevaldomas komutatorius PLANET ISW-621TS15

PLANET ISW-621TS15 yra nevaldomas pramoninis Fast Ethernet komutatorius su keturiais 10/100Base-TX prievadais ir dviem 100Base-FX šviesolaidiniais prievadais. Šis modelis palaiko platų darbinės temperatūros diapazoną nuo -40 iki 75 °C ir yra sukurtas atsparumui elektromagnetiniams trikdžiams ir elektros šuoliams, būdingiems transporto, gamybos ir pakelės eismo valdymo spintose. ISW-621TS15 naudoja vienmodį SC šviesolaidį, užtikrinantį ryšį iki 15 km atstumu, todėl tinka tolimų nuotolių tinklo plėtrai, išlaikant atitiktį IEEE 802.3 standartams.

Privalumai

ISW-621TS15 užtikrina darbą išplėstame temperatūrų diapazone ir patikimą apsaugą nuo elektromagnetinių trukdžių bei maitinimo šuolių, leidžiant patikimai veikti atšiaurioje aplinkoje. Turėdamas du 100Base-FX šviesolaidinius prievadus (vienmodžius, SC), jis palaiko didelio atstumo perdavimą iki 15 km. Kompaktiškas metalinis korpusas palaiko montavimą ant DIN bėgelio arba plokštės ir turi plačią įėjimo įtampos nuolatinės srovės maitinimą su dvigubais pertekliniais, atvirkštinio poliškumo gnybtais, užtikrinant aukštesnį prieinamumą.

Tinkamas naudoti

• Transporto tinklai (signalizacijos, transporto priemonių sistemos)
• Pramonės/gamyklų tinklai
• Saugos ir stebėjimo sistemos, kurioms reikia ilgų šviesolaidinių jungčių
• Pakelės eismo valdymo spintos ir lauko korpusai

Pagrindinės specifikacijos

• Komutatoriaus tipas: Nevaldomas L2 Fast Ethernet
• RJ-45 prievadai: 4 × 10/100Base-TX (automatinis derinimas)
• Šviesolaidiniai prievadai: 2 × 100Base-FX vienmodžiai SC (iki 15 km)
• MAC lentelė: 2048 įrašų
• Komutavimo pajėgumas: 1,2 Gbit/s
• Tinklo standartai: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Darbinė temperatūra: -40 iki 75 °C
• Maitinimo įvestis: 12–48 V DC, dviguba perteklinė, atvirkštinio poliškumo
• Montavimas: ant DIN bėgelio arba plokštės
• Spalva: Mėlyna
• Svoris: 0,442 kg

Kaip naudoti

Pritvirtinkite komutatorių ant DIN bėgelio arba plokštės tinkamame korpuse, prijunkite nuolatinės srovės maitinimo įvestis laikydamiesi poliškumo arba prie abiejų perteklinių šaltinių, kad užtikrintumėte didesnį prieinamumą, ir prijunkite varinius įrenginius prie RJ-45 prievadų. Naudokite vienmodžius SC šviesolaidinius kabelius nuotolinei šviesolaidinei įrangai prijungti prie 100Base-FX prievadų, laikydamiesi standartinių šviesolaidžių tvarkymo ir sujungimo procedūrų. Įrenginys yra nevaldomas ir nereikalauja konfigūravimo; jis perduos srautą pagal MAC mokymąsi.

Rekomendacijos

Įrenkite ISW-621TS15 gerai ventiliuojamose spintose, prieš įjungdami maitinimą patikrinkite šviesolaidžių jungtis ir maitinimo poliškumą, o kritinėse situacijose naudokite perteklinius nuolatinės srovės maitinimo šaltinius. Ilgiems šviesolaidiniams ruožams rinkitės tinkamą vienmodį šviesolaidį ir laikykitės viso optinio biudžeto reikalavimų.
