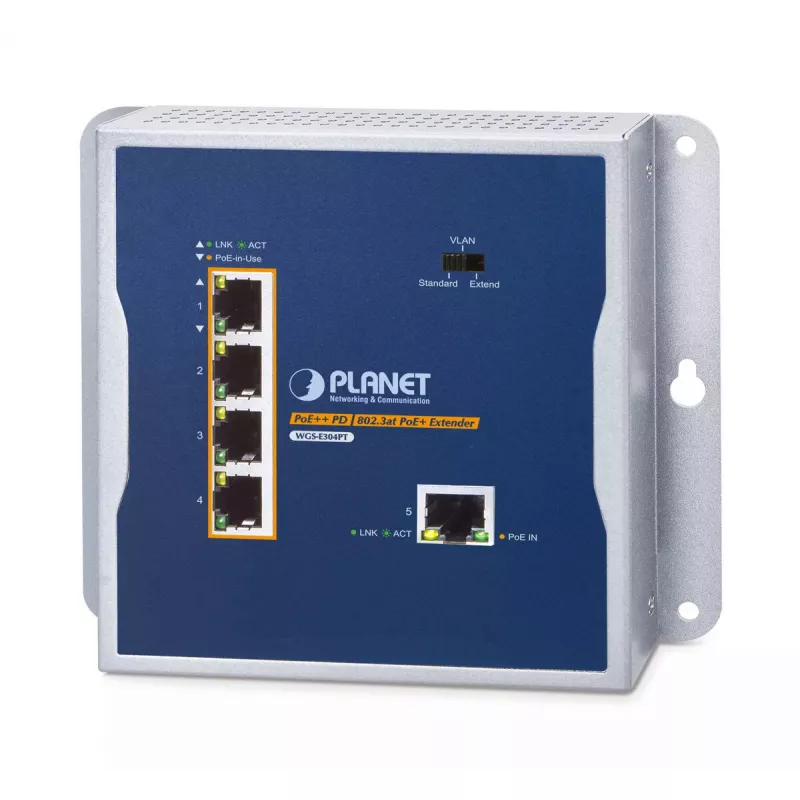

Tinklo siųstuvas-imtuvas PLANET WGS-E304PT pramoninis PoE+ 1 prievado į 4 prievadus

PLANET WGS-E304PT yra pramoninis PoE plėtiklis, paverčiantis vieną 802.3bt PoE++ įvestį į keturis 802.3af/at Gigabit PoE išvesties prievadus. Jis palaiko iki 95 W iš PoE++ įvesties ir suteikia bendrą iki 70 W galios biudžetą keturiems PoE išvesties prievadams, tuo pačiu pratęsdamas Gigabit Ethernet duomenis ir IEEE 802.3at maitinimą standartiniu Cat 5/5e/6 UTP kabeliu už 100 m ribos iki 250 m atstumo. Įrenginys sumontuotas kompaktiškame metaliniame korpuse su priekine prieiga, skirtas montuoti ant sienos, magnetu ar DIN bėgeliu ir pašalina papildomų vietinių maitinimo adapterių poreikį, kai pridedami PoE maitinami įrenginiai didesniais atstumais.

Privalumai

WGS-E304PT suteikia išplėstą pasiekiamumą PoE įrenginiams ir palaiko didelės galios 802.3bt įvestį, maitinančią keturis 802.3af/at išėjimus, leidžiantį veikti iki keturiems maitinamiems įrenginiams per vieną PoE maitinimo šaltinį. Jo IP30 metalinis korpusas užtikrina elektromagnetinį atsparumą ir apsaugą nuo viršįtampių pramoninėse objektyvėse, o platus veikimo temperatūros diapazonas (-40–75 °C) leidžia naudoti atšiauriose aplinkose. Kompaktiškas priekinės prieigos dizainas supaprastina montavimą ir priežiūrą ankštose patalpose.

Tinka

• PoE maitinamų IP kamerų ir belaidžių prieigos taškų pratęsimui už 100 m
• Vieno PoE++ maitinimo šaltinio pavertimui į kelis PoE/PoE+ išėjimus pramoninėse spintose
• Taško-daugiataškio PoE sprendimams eismo valdyme, stebėjime ir pramoninėje automatikoje
• Ant sienos montuojamose ar ankštose spintose, kur mažai vietos

Pagrindinės specifikacijos

• Modelis: WGS-E304PT (PLANET)
• Prievadai: 1 × 802.3bt PoE++ įvestis (PoE IN), 4 × 802.3af/at Gigabit PoE išvestys (PoE OUT)
• Maksimali įvesties galia: iki 95 W (802.3bt)
• PoE išvesties biudžetas: iki 70 W bendrai keturiems prievadams
• Duomenų sparta: Gigabit Ethernet vienam prievadui; Extend režimu palaiko 10 Mbps dvipusį ryšį ilgam pasiekiamumui
• Pratęsimo atstumas: iki 250 m per Cat 5/5e/6 Extend režimu
• Korpusas: pramoninis metalinis, IP30
• Veikimo temperatūra: -40–75 °C
• MAC adresų lentelė: 2000 įrašų
• Montavimas: ant sienos, magnetu arba DIN bėgeliu

Kaip naudoti

Įstatykite WGS-E304PT į spintą ar montavimo vietą ir prijunkite PoE++ maitinimo įrangą (PSE) prie PoE IN RJ45 prievado. Prijunkite iki keturių maitinamų įrenginių prie PoE OUT prievadų, naudodami Cat 5/5e/6 UTP kabelį. Pasirinkite veikimo režimą (Standard, VLAN arba Extend) naudodami DIP jungiklį ant įrenginio pagal tinklo reikalavimus: Standard – normaliam Gigabit komutatoriaus veikimui, VLAN – prievadų eismo izoliavimui, Extend – 10 Mbps dvipusio ryšio įgalinimui ir kabelio pasiekiamumo prailginimui iki 250 m. Išorinis maitinimo adapteris nereikalingas, kai įvesties PSE tiekia pakankamai PoE++ galios.

Rekomendacijos

Ilgo nuotolio programoms, kai reikia 250 m, įjunkite Extend režimą ir naudokite kokybiškus Cat 5e/6 kabelius. Patikrinkite, ar PSE gali tiekti iki 95 W, ir įsitikinkite, kad bendras prijungtų PD galios poreikis neviršija 70 W išvesties biudžeto. Įrenkite įrenginį vėdinamoje spintoje ar vietoje, atitinkančioje -40–75 °C veikimo diapazoną, ir pasinaudokite priekinės prieigos dizainu kabelių prijungimui ir stebėjimui.
