Tinklo siųstuvas-imtuvas PLANET IVC-234GPT — 4 prievadų 1G Ethernet PoE į VDSL2 plėtiklis, aliuminis / mėlynas

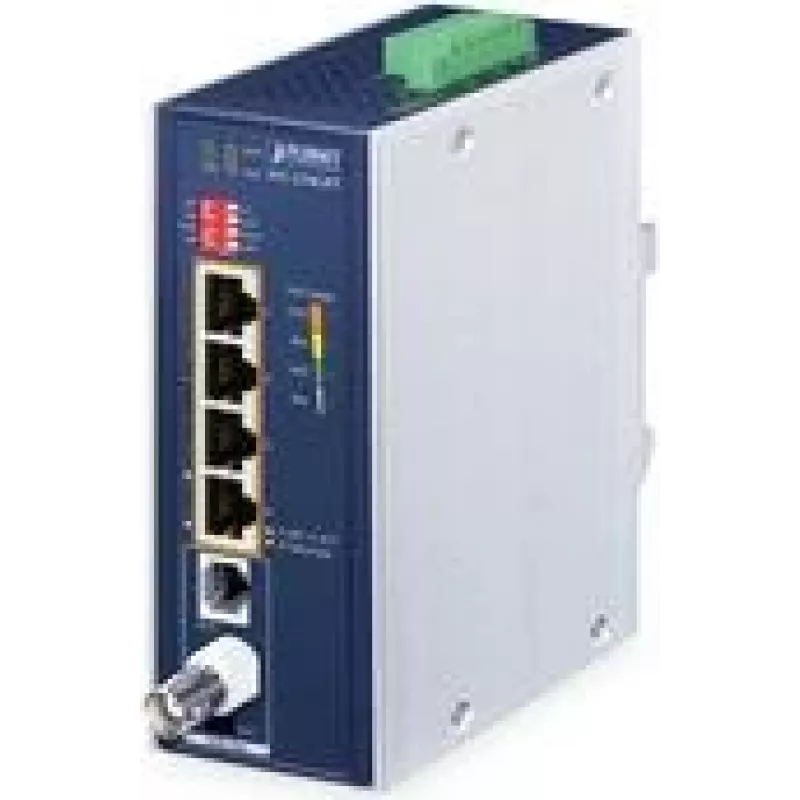

PLANET IVC-234GPT yra tinklo siųstuvas-imtuvas, sukurtas išplėsti Gigabit Ethernet ir maitinimą per Ethernet (PoE) per VDSL2 linijas. Įtaisytas į IP30 aliuminio korpusą su aliuminio/mėlyna apdaila, kompaktiškas įrenginys turi keturis 10/100/1000BASE-T RJ45 prievadus su integruotu IEEE 802.3af/802.3at PoE injektoriaus funkcionalumu, taip pat vieną RJ11 telefono lizdą ir vieną BNC jungtį VDSL2 perdavimui. Įrenginys konvertuoja ir perduoda Ethernet bei PoE esamais bendraašiais kabeliais arba telefono laidais, kad užtikrintų tolimojo ryšio jungtis nuotoliniams IP įrenginiams.

Privalumai

IVC-234GPT palaiko VDSL2 Super Vector profilius ir G.vector/G.INP funkcijas, užtikrinančias didelės spartos, mažų trukdžių Ethernet perdavimą senesne varine infrastruktūra. Jis gali tiekti iki 30,8 W vienam PoE prievadui, o bendras PoE biudžetas siekia iki 120 W, išlaikant Gigabit Ethernet našumą RJ45 prievaduose. Įrenginys sukurtas greitam montavimui su „plug-and-play“ veikimu, įvairiomis tvirtinimo galimybėmis ir plačiu nuolatinės srovės maitinimo įvesties diapazonu su atvirkštinio poliškumo apsauga patikimam pramoniniam diegimui.

Tinka

• Išplėsti tinklo jungiamumą ir PoE maitinimą IP kameroms per esamus bendraašius arba telefono laidus
• Aprūpinti nuotolinius belaidžius prieigos taškus ir VoIP telefonus ten, kur naujų kabelių tiesimas neįmanomas
• „Taškas-taškas“ tolimojo Ethernet ryšio jungtims miesteliuose, sandėliuose ir kelių pastatų teritorijose
• Analoginės bendraašių/telefonų infrastruktūros keitimui/perkėlimui į skaitmenines trigubos paslaugos paslaugas

Kada gali netikti

Šiam plėtikliui reikia suderinamo VDSL2 įrenginio kitame gale, kad veiktų „taškas-taškas“ režimu, ir jis nėra pilnas maršrutizatoriaus ar valdomo komutatoriaus funkcijų pakaitalas. Jis skirtas 2 lygmens išplėtimui ir PoE perdavimui, o ne pažangiam 3 lygmens maršrutizavimui, išsamiam VLAN valdymui ar didelio tankio komutavimui pagrindiniame tinkle.

Pagrindinės specifikacijos

• Keturi 10/100/1000BASE-T RJ45 Ethernet prievadai su IEEE 802.3af/at PoE injektoriaus palaikymu
• Viena RJ11 telefono jungtis ir viena BNC jungtis VDSL2 perdavimui
• VDSL2 profiliai: ITU-T G.993.2 (Profilis 17a/30a/35b) su G.vectoring ir G.INP (ITU-T G.993.5)
• Didžiausia simetrinė pralaida iki 200/200 Mbps; asimetrinė iki 300/100 Mbps (priklausomai nuo režimo)
• PoE išvestis iki 30,8 W vienam prievadui, bendras PoE biudžetas iki 120 W
• Nuotolinio maitinimo galimybė iki 100 m per Ethernet kabelius
• Maitinimo įvesties diapazonas: 12–54 V DC su perteklinio maitinimo galimybe ir atvirkštinio poliškumo apsauga
• Darbo temperatūros diapazonas: -40 °C iki 75 °C
• IP30 aliuminio korpusas; DIN bėgelio, sieninio arba šoninio sieninio tvirtinimo parinktys
• Palaiko iki 1,4 km „taškas-taškas“ išplėtimą tinkamais variniais kabeliais

Kaip naudoti

Įdiekite po vieną IVC-234GPT kiekviename varinio/bendraašio ryšio gale ir nustatykite vieną įrenginį CO režimu, o kitą – CPE režimu, naudodami įmontuotą DIP jungiklį. Prijunkite vietinį tinklą arba PoE šaltinį prie RJ45 prievadų CO pusės įrenginyje; prijunkite nuotolinius įrenginius prie RJ45 prievadų CPE pusės įrenginyje. Naudokite RJ11 arba BNC jungtį VDSL2 aukštynkrypčiai linijai kiekviename įrenginyje pagal poreikį. Stebėkite prievadų ir sistemos šviesos diodus diegimo metu, kad patikrintumėte linijos būseną ir PoE tiekimą. PoE įrenginiams patvirtinkite PD suderinamumą (802.3af/at) ir įsitikinkite, kad bendras PoE biudžetas nėra viršytas.

Ką apsvarstyti prieš perkant

• Įsitikinkite, kad kitame gale yra VDSL2 palaikantis atitikmuo (CO arba CPE), kad veiktų „taškas-taškas“ ryšiu
• Patikrinkite, ar esamų bendraašių arba telefono laidų kokybė ir atstumas atitinka reikiamą pralaidumą jūsų naudojimo atvejui
• Patvirtinkite, kad bendri visų prijungtų įrenginių PoE galios reikalavimai neviršija 120 W biudžeto
• Patikrinkite aplinkos ir tvirtinimo reikalavimus pagal IP30 aliuminio korpusą ir darbo temperatūros diapazoną

Rekomendacijos

Stabilioms didelės spartos jungtims rinkitės simetrinį arba asimetrinį VDSL2 režimą, atsižvelgdami į tai, ar svarbesnis duomenų siuntimo, ar gavimo našumas; kur įmanoma, naudokite vektorizavimą palaikančią įrangą ir kokybiškus bendraašius arba RJ11 laidus. CO įrenginį statykite netoli centrinio maitinimo šaltinio ir, jei reikia, naudokite plačią nuolatinės srovės įvestį pertekliniam maitinimui užtikrinti. Pradinio diegimo metu patikrinkite PoE biudžetus ir stebėkite šviesos diodus, kad užtikrintumėte tinkamą veikimą.
