Tinklo medijos keitiklis PLANET IP30 pramoninis 10/100/1000BA

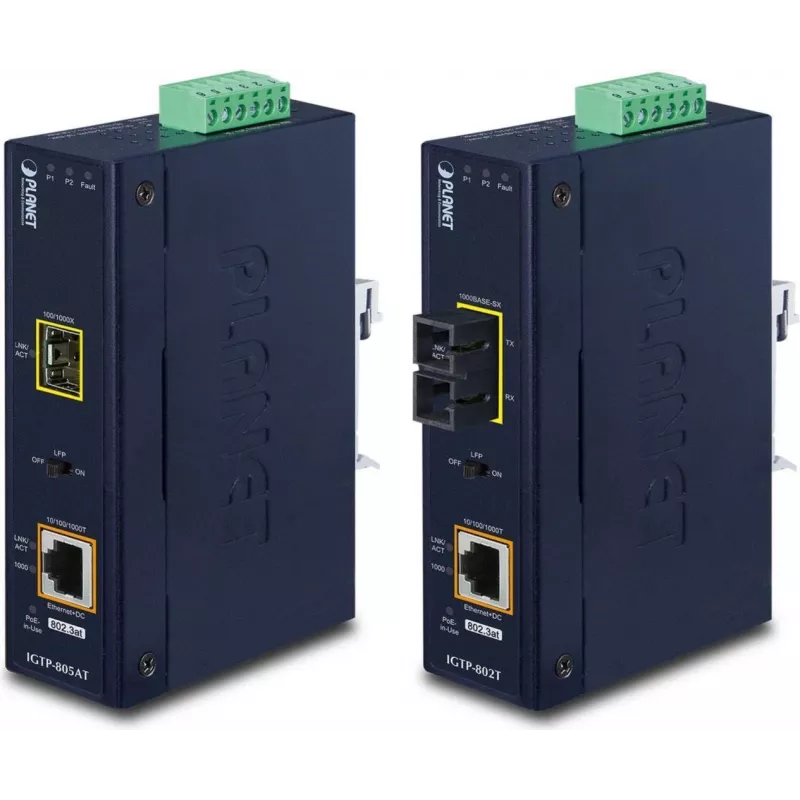

PLANET IGTP-802T yra pramoninis gigabitinės medijos keitiklis, sujungiantis 1000BASE-X šviesolaidžio aukštutinę jungtį su 10/100/1000BASE-T Ethernet prievadu ir integruotu IEEE 802.3at Power over Ethernet Plus (PoE+) įpurškikliu. Jis tiekia iki 30 W PoE galios vienam maitinamam įrenginiui ir palaiko šviesolaidžio atstumus iki 550 m (SC, daugiamodis). Įrenginys priima 12–48 V DC arba 24 V AC įvestį lanksčiam ir pertekliniam maitinimo išdėstymui bei yra įdėtas į IP30 klasės metalinį korpusą, skirtą darbui pramoninėje aplinkoje nuo -40 iki 75 °C temperatūroje.

Privalumai

IGTP-802T išplečia tinklo aprėptį, sujungdamas tolimojo atstumo šviesolaidžio ryšį su gigabitiniu variu ir tiekdamas duomenis bei iki 30 W galios per vieną Ethernet kabelį. Jis naudoja saugojimo ir persiuntimo perjungimą su IEEE 802.3x srauto valdymu ir Link Fault Passthrough (LFP), kad užtikrintų perdavimo patikimumą ir praneštų administratoriams apie ryšio gedimus. Platus įėjimo įtampos diapazonas ir DC į 52 V stiprinimo konstrukcija leidžia naudoti įprastus 12–48 V DC arba 24 V AC šaltinius pertekliniam maitinimui be specialių maitinimo šaltinių.

Tinka

• Nuotolinių PoE įrenginių, tokių kaip IP kameros, belaidžiai prieigos taškai ar IP telefonai, prijungimui, kai nėra vietinio maitinimo
• PoE diegimo išplėtimui už 100 m vario ribos naudojant daugiamodį šviesolaidį iki 550 m
• Pramoninėms ir lauko spintų instaliacijoms, kurioms reikia montavimo ant DIN bėgio arba sienos

Pagrindinės specifikacijos

• Modelis: PLANET IGTP-802T
• Duomenų perdavimo sparta: iki 1000 Mbit/s
• Šviesolaidžio jungtis: SC (daugiamodis, 1000BASE-SX)
• Maksimalus šviesolaidžio atstumas: 550 m (daugiamodis)
• Ethernet: 1 × 10/100/1000BASE-T (RJ-45) su PoE+ įpurškikliu
• PoE išėjimas: iki 30 W (IEEE 802.3at), atgal suderinamas su 802.3af
• Maitinimo įvestis: 12–48 V DC arba 24 V AC (įdiegtas DC į 52 V stiprinimas)
• Darbinė temperatūra: −40 iki 75 °C
• Korpusas: IP30 metalinis; montavimas: ant DIN bėgio arba sienos
• Matmenys: 135 × 87 × 32 mm; Svoris: 0,416 kg

Kaip naudoti

Pritvirtinkite IGTP-802T ant DIN bėgio arba sienos laikiklio, prijunkite suderinamą daugiamodį SC šviesolaidžio kabelį prie 1000BASE-SX aukštutinės jungties ir įjunkite maitinamą įrenginį į RJ-45 PoE prievadą. Tiekite maitinimą naudodami 12–48 V DC arba 24 V AC šaltinį; įrenginio vidinis stiprintuvas konvertuoja įvestį į reikiamą PoE įtampą. Nereikia jokios programinės įrangos konfigūracijos – PoE derėjimas atitinka IEEE standartus, o įrenginys veikia kaip „plug-and-play“ medijos keitiklis.

Rekomendacijos

Jei įmanoma, įrenkite medijos keitiklį apsaugotoje spintoje, patikrinkite šviesolaidžio tipą ir ilgį pagal 550 m daugiamodžio ribą ir įsitikinkite, kad pasirinktas maitinimo šaltinis gali tiekti pakankamai srovės prijungtam PD ir bet kokiam reikalingam pertekliniam maitinimui.
