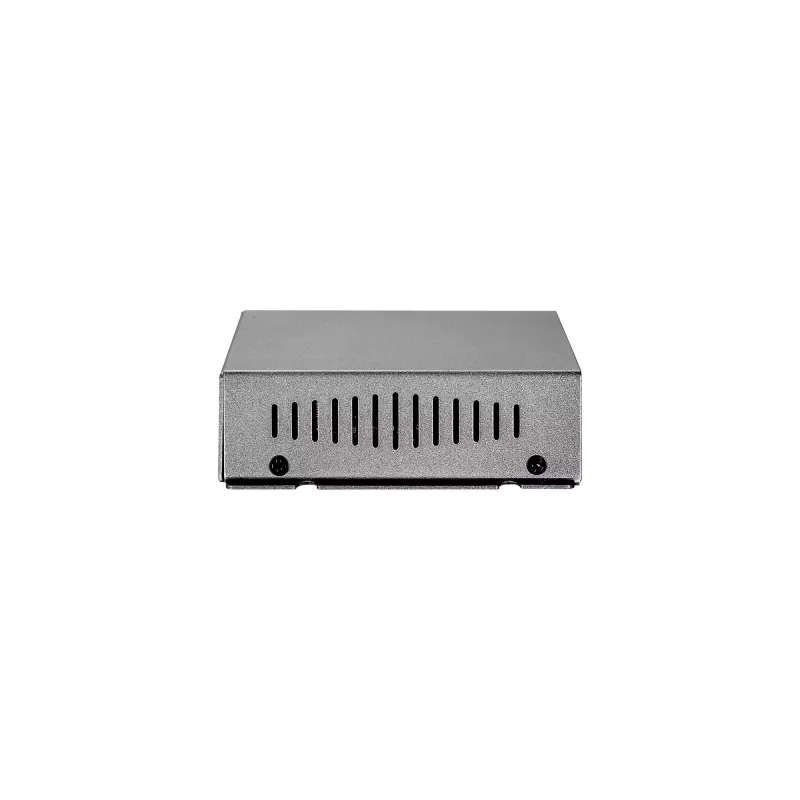

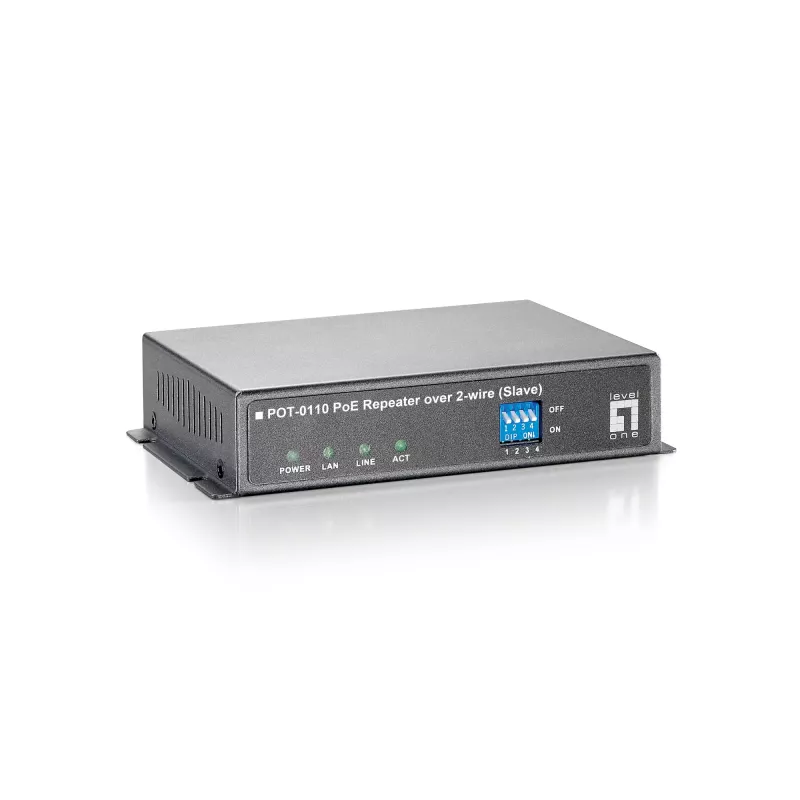

Tinklo kartotuvas LevelOne PoE per 2 laidų imtuvą POT-0110

„LevelOne“ tinklo kartotuvas PoE per 2 laidų imtuvą POT-0110 prailgina Ethernet ir nuotolinį maitinimą per Ethernet (PoE) viena 2 laidų linija. Sistema naudoja pagrindinį ir pavaldųjį įrenginį duomenims ir maitinimui perduoti iki 400 metrų, naudojant 24 AWG dviejų laidų kabelį, kai prijungtas prie 48 W didelės galios PoE komutatoriaus. Imtuvas palaiko 10/100Base-T(X) ir atitinka IEEE 802.3/802.3u standartus, užtikrindamas iki 60 Mbps dvipusio ryšio esant tinkamoms linijos sąlygoms ir regeneruodamas PoE nuotoliniams PD įrenginiams.

Privalumai

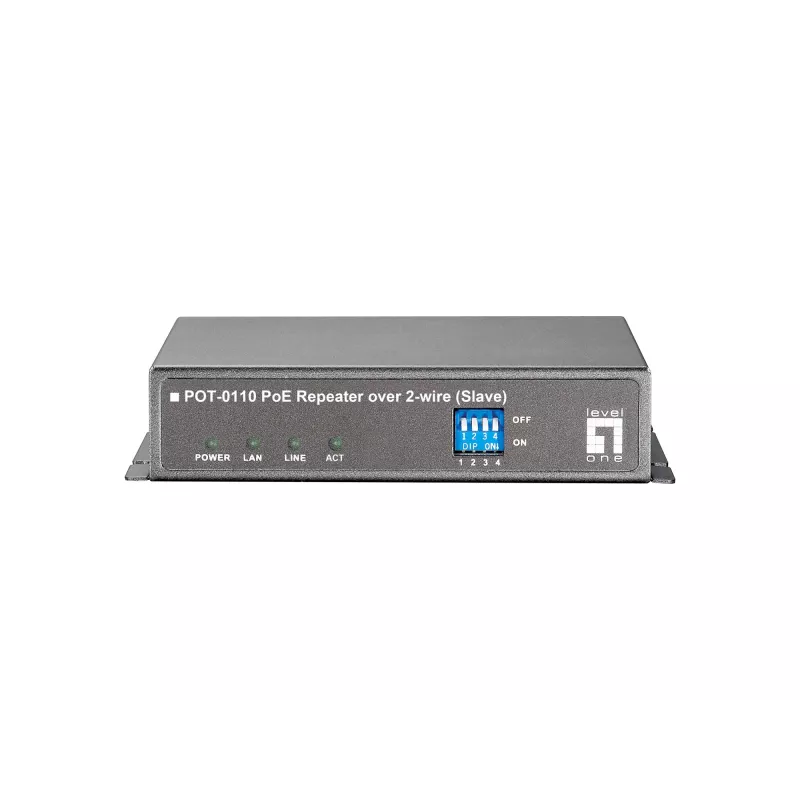

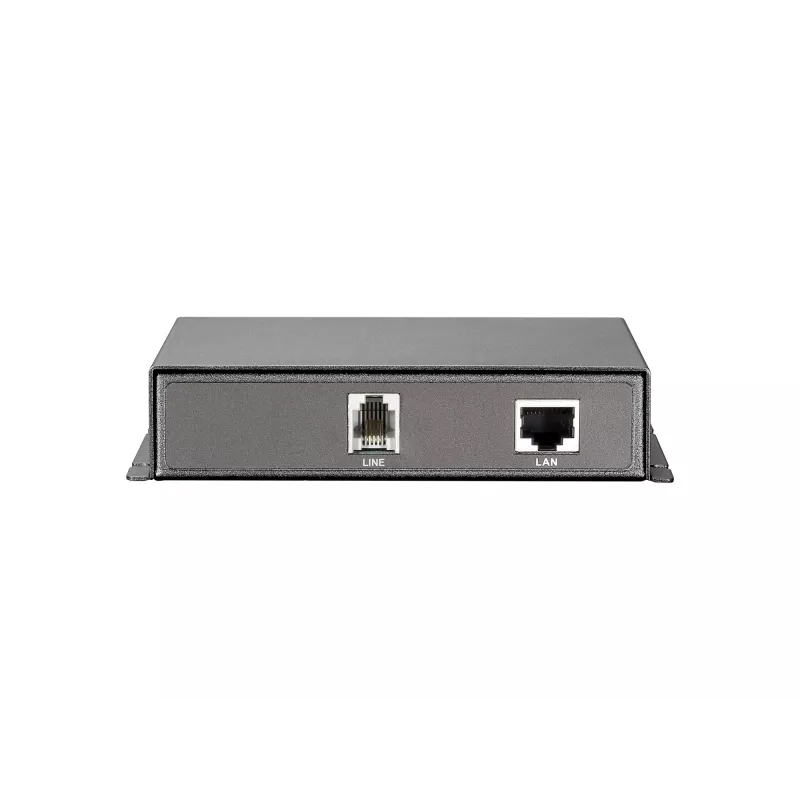

POT-0110 užtikrina ilgo nuotolio Ethernet prailginimą su nuotoline PoE galimybe, išlaikant paprastą ir ekonomišką montavimą. Jo pasirenkami dviejų laidų duomenų perdavimo spartos nustatymai per DIP jungiklius leidžia pritaikyti skirtingiems kabelių skerspjūviams ir atstumams. Imtuvas palaiko automatinį MDI/MDIX 10/100 Mbps Ethernet prievadams, mažą delsą, tinkamą vaizdo / balso / duomenų perdavimui, ir vidaus / lauko montavimo ant sienos galimybes. Jis yra sertifikuotas FCC ir CE ir suprojektuotas tiekti iki 15 W nuotoliniam PD, priklausomai nuo PSE galios.

Tinka

• LAN-to-LAN jungčių prailginimui per vieną vytos poros kabelį
• Nuotolinių „Wi‑Fi“ prieigos taškų ir IP kamerų maitinimui su PoE
• Vaizdo srautiniam perdavimui ir IP telefonijai daugiabučiuose (MDU/MTU)
• Šviesolaidžio iki pastato (FTTB) paskutinės mylios vario prailginimui

Pagrindinės specifikacijos

• Modelis: LevelOne POT-0110 (Imtuvas)
• Duomenų perdavimo sparta: iki 60 Mbps dvipusio ryšio per 2 laidų liniją
• Palaikomas Ethernet: 10/100Base-T(X), IEEE 802.3 / IEEE 802.3u
• Maksimalus atstumas: iki 400 m, naudojant 24 AWG dviejų laidų kabelį (su 48 W PSE)
• Išėjimo įtampa: 57 V (įrenginio nominali)
• Nuotolinė PoE išvestis: iki 15 W PD (priklausomai nuo PSE galimybių)
• Matmenys: 90 × 120 × 28 mm
• Sertifikatai: FCC, CE

Kaip naudoti

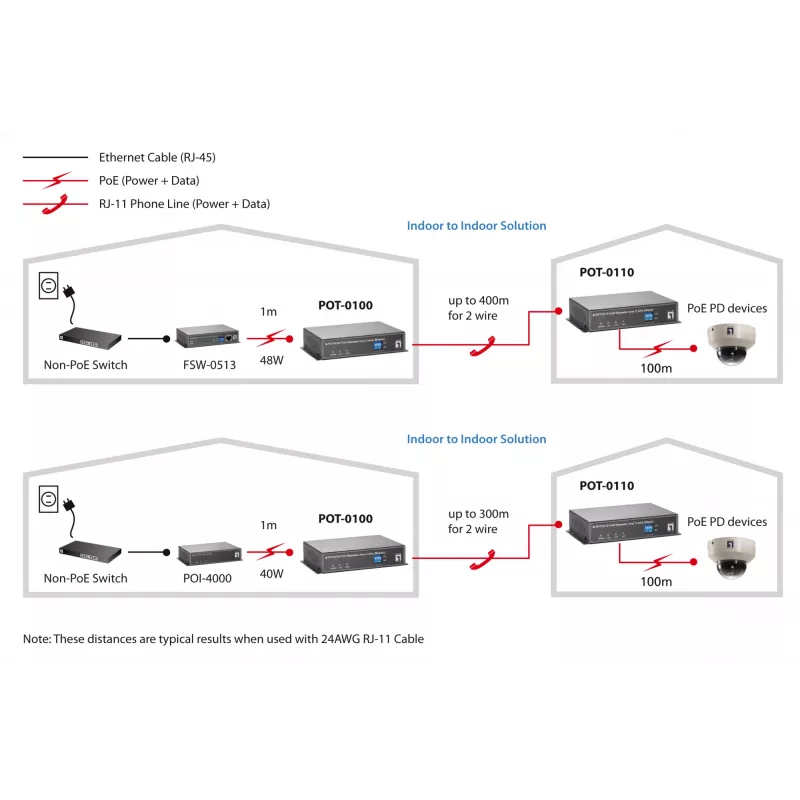

Įdiekite POT pagrindinį įrenginį PoE šaltinio pusėje ir prijunkite prie PoE komutatoriaus. Nutieskite 2 laidų kabelį tarp pagrindinio įrenginio ir POT-0110 imtuvo nuotolinėje vietoje, ir nustatykite dviejų laidų linijos spartą naudodami įmontuotus DIP jungiklius, kad atitiktų kabelio skerspjūvį ir atstumą. Jei reikia, pritvirtinkite imtuvą prie sienos naudodami pridedamą tvirtinimo elementą, prijunkite nuotolinį PD (pavyzdžiui, IP kamerą ar „Wi‑Fi“ AP) prie imtuvo Ethernet prievado ir maitinkite sistemą iš PoE komutatoriaus. Imtuvas regeneruos maitinimą ir tieks PoE prijungtam PD įrenginiui.

Rekomendacijos

Norėdami maksimalaus atstumo ir galios tiekimo, naudokite 24 AWG dviejų laidų kabelį ir 48 W didelės galios PoE komutatorių (FSW-0513/0543). Pasirinkite mažesnes dviejų laidų duomenų spartas ilgesniems ar plonesniems kabeliams per DIP jungiklius, kad pagerintumėte stabilumą. Patikrinkite PSE galią, kad užtikrintumėte, jog nuotolinis PD gali gauti reikiamą PoE galią.
