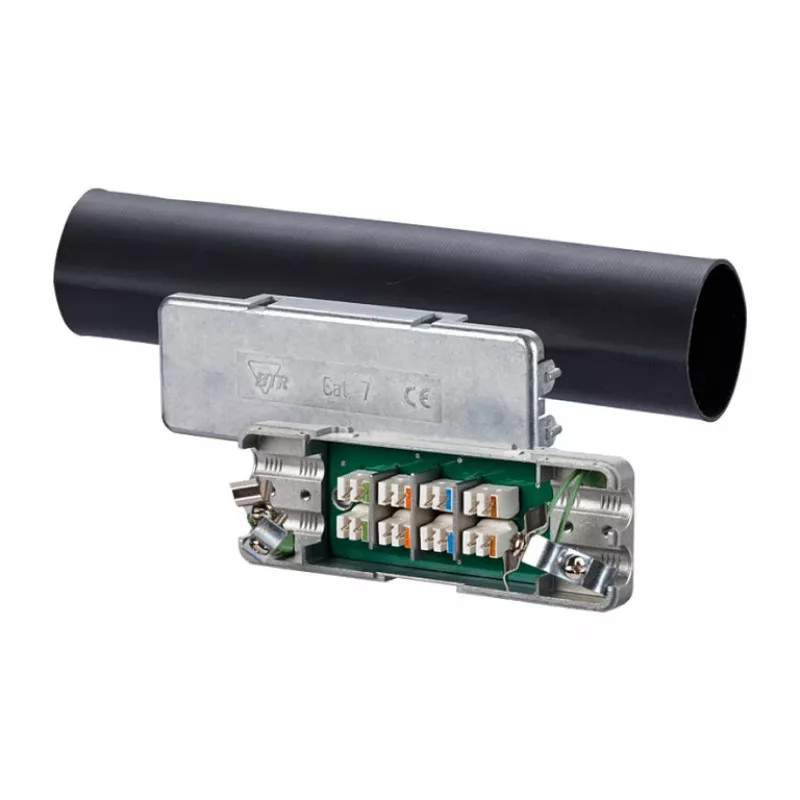

Tinklo ilgintuvas MetzConnect 130863-01-E Cat6 / Cat6a / Cat7 kabeliams, 0,5 A įvestis

MetzConnect 130863-01-E tinklo ilgintuvas skirtas sujungti arba prailginti vytos poros eterneto kabelius iki Cat.7A. Jis priima kietus laidininkus nuo AWG 26/1 iki 22/1 ir palaiko kabelio įvedimą iš vienos arba abiejų pusių, todėl galima atlikti remontą, linijos prailginimą ir kabelio padalijimą pramoninėse ir komercinėse tinklo instaliacijose. Įrenginys turi visiškai ekranuotą metalinį korpusą ir IP67 apsaugą, užtikrinamą specialiu termiškai susitraukiančiu vamzdeliu, kad būtų išlaikytas signalo vientisumas ir apsauga nuo aplinkos poveikio ten, kur to reikia.

Privalumai

Ilgintuvas palaiko Cat6, Cat6a ir Cat7 kabelių klases ir yra suderinamas su Cat.6 jungtimis, kad atitiktų E klasę pagal ISO/IEC 11801 2.2 leid.:2011-06, kai naudojamas nurodytais deriniais. Visiškai ekranuotas metalinis korpusas kartu su neatskiriamu 360° ekrano sujungimu ir įtempimo sumažinimu užtikrina patikimą elektromagnetinį ir mechaninį ryšį. IP67 apsauga užtikrina, kad sujungimas yra atsparus dulkėms ir laikinam panardinimui, kai uždėtas termiškai susitraukiantis vamzdelis. Įrenginys priima 0,5 A įvestį ir leidžia dalintis kabeliu – padalinti vieną 8 laidų kabelį į du 4 laidų ruožus – tai gali supaprastinti tam tikrus instaliacijos poreikius.

Tinka

• Cat6, Cat6a ir Cat7 eterneto linijų prailginimui ar remontui
• Lauko ar atšiaurios aplinkos sujungimams, kai reikalinga IP67 apsauga
• Pramoniniams ar komerciniams eterneto ruožams su ekranuotais kabeliais
• Situacijoms, kai reikia dalintis kabeliu (vieną 8 laidų kabelį padalinti į du 4 laidų kabelius)
• Instaliacijoms, kuriose naudojami kieti laidininkai AWG 26/1 iki 22/1

Kada gali netikti

Šis ilgintuvas skirtas kietiems vytos poros kabeliams nurodytame AWG diapazone ir naudoti su Cat.6/6a/7 kabelių klasėmis; jis gali netikti instaliacijoms, kuriose naudojami suvyti pataisymo laidai arba laidininkų dydžiai už AWG 26/1–22/1 ribų. Jei reikalinga nuolatinė, gamykloje užsandarinta įmontuota jungtis arba kitoks apsaugos lygis, rinkitės alternatyvius gaminius, specialiai sukurtus tiems poreikiams.

Pagrindinės specifikacijos

• Kabelių kategorijos suderinamumas: Cat6, Cat6a, Cat7 (tinka su Cat7A)
• Laidininko tipas: kieta viela, AWG 26/1 iki AWG 22/1
• Kabelio įvedimas: vienpusis arba dvipusis
• Ekranavimas: visiškai ekranuotas metalinis korpusas su neatskiriamu 360° ekrano sujungimu
• Apsaugos klasė: IP67, kai uždėtas termiškai susitraukiantis vamzdelis
• Palaiko kabelio dalinimąsi: vieną 8 laidų į du 4 laidų padalijimai (reikalingi kabelių raiščiai)
• Standartų atitiktis: E klasė pagal ISO/IEC 11801 2.2 leid.:2011-06 derinyje su suderinamais kabeliais ir jungtimis
• Įvesties srovė: 0,5 A

Kaip naudoti

Paruoškite kietus Cat6/6a/7 laidininkus, nuimdami apvalkalą ir išdėstydami atskirus laidus pagal reikiamą poravimą. Įkiškite paruoštus kietus laidus į ilgintuvo kontaktus, užtikrindami teisingą porų išlygiavimą. Jei dalinate 8 laidų kabelį į du 4 laidų išėjimus, kabelio dalinimo konfigūracijoms uždėkite pridedamus arba rekomenduojamus kabelių raiščius. Pritvirtinkite ekraną prie neatskiriamo 360° sujungimo ir įjunkite įtempimo sumažinimą. Užmaukite specialų termiškai susitraukiantį vamzdelį ant surinktos jungties ir kaitinkite, kaip nurodyta, kad gautumėte IP67 sandarumą. Po instaliacijos patikrinkite vientisumą ir signalo kokybę.

Į ką atsižvelgti prieš perkant

• Reikalingas kabelio tipas: naudokite kietus laidininkus Cat6, Cat6a arba Cat7 AWG 26/1–22/1 ribose
• Ar jums reikia kabelio padalijimo funkcionalumo ir vietos kabelių raiščiams uždėti
• Aplinkos apsaugos poreikiai – IP67 apsauga priklauso nuo teisingo termiškai susitraukiančio vamzdelio uždėjimo
• Suderinamumas su esamomis jungtimis ir atitikties reikalavimai E klasės instaliacijoms
• Maksimalios įvesties srovės poreikis 0,5 A

Rekomendacijos

Kad veiktų patikimai, naudokite kokybiškus ekranuotus kabelius su kietais laidininkais, užtikrinkite, kad ekrano sujungimas būtų vientisas su neatskiriamu 360° kontaktu, ir laikykitės tinkamų termiškai susitraukiančio vamzdelio kaitinimo procedūrų, kad pasiektumėte IP67 lygį. Po instaliacijos patikrinkite liniją, kad įsitikintumėte signalo vientisumu ir atitiktimi jūsų tinklo klasės reikalavimams.
