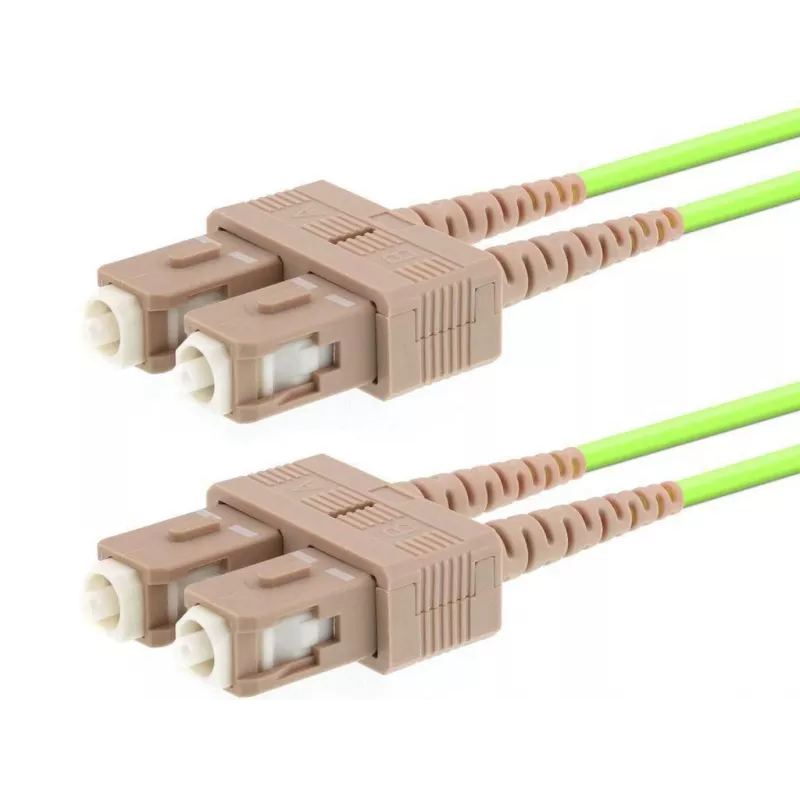

Šviesolaidinis kabelis LOGON AL5SCSC25I/5I OM5 25 m SC–SC 50 µm pilnas dvipusis ryšys (šviesiai žalias)

LOGON AL5SCSC25I/5I OM5 yra 25 m daugiamodis šviesolaidinis kabelis su SC jungtimis abiejuose galuose ir 50 µm šerdies skersmeniu, skirtas pilnam dvipusiam duomenų perdavimui. Kabelis naudoja WideBand OM5 lenkimui nejautrų daugiamodį pluoštą, optimizuotą trumpų bangų ilgių banginio tankinimo (SWDM) taikymams, užtikrinantį OM4 lygiavertes charakteristikas 850–950 nm lange ir išliekantį suderinamą su esama daugiamode infrastruktūra. Jis skirtas didelės spartos InfiniBand ir šviesolaidinėms jungtims duomenų centruose, serverių stelažuose, komutatorių sujungimams ir saugojimo tinkluose, kur reikalingos trumpos ir vidutinės atstumo daugiamodės jungtys.

Privalumai

Kabelis sujungia OM5 WideBand našumą su lenkimui nejautria konstrukcija, kad sumažintų signalo nuostolius įrenginiuose su mažais lenkimo spinduliais ir kompaktišku maršrutizavimu. Naudojant lazeriu optimizuotą daugiamodį pluoštą, jis palaiko kelių bangų ilgių siųstuvus-imtuvus ir dvipusę transmisiją dideliems suvestiniams greičiams, pvz., 40/100/400 Gb/s naudojant SWDM technologiją. SC jungtys abiejuose galuose užtikrina patikimą mechaninį sukibimą ir paprastą diegimą įrenginiuose su SC prievadais. Šviesiai žalia apvalkalo spalva identifikuoja OM5 pluoštą, kad jį būtų lengva atpažinti montavimo ir priežiūros metu.

Tinka

• Trumpų ir vidutinių atstumų daugiamodėms jungtims duomenų centruose
• Serverio-komutatoriaus ir komutatoriaus-komutatoriaus sujungimams
• InfiniBand ir didelės spartos saugojimo tinklams
• Aplinkoms, reikalaujančioms kompaktiško kabelio maršrutizavimo ir mažų lenkimo spindulių

Pagrindinės specifikacijos

• Pluošto tipas: WideBand OM5 lazeriu optimizuotas daugiamodis
• Šerdies skersmuo: 50 µm
• Ilgis: 25 m
• Jungties tipas: SC–SC
• Poliškumas: Pilnas dvipusis ryšys (dvipusis daugiamodis)
• Spalva: Šviesiai žalia (OM5 identifikatorius)
• Atsparumas lenkimui: Mažas jautrumas makro-lenkimams, tinka ankštiems lenkimams
• Optimizuotas bangų ilgių langas: 850–950 nm SWDM taikymams

Kaip naudoti

Nutieskite 25 m OM5 kabelį tarp įrenginių su SC prievadais, prieš įkišdami įsitikinkite, kad jungtys yra švarios ir be dulkių. Laikykitės standartinių daugiamodžio pluošto tvarkymo praktikų: venkite aštrių lenkimų, išlaikykite lenkimo spindulį didesnį už mažiausią rekomenduojamą kabelio gamintojo, ir pritvirtinkite kabelį, kad išvengtumėte jungčių apkrovos. Norint geriausio optinio našumo, naudokite suderinamus kelių bangų ilgių siųstuvus-imtuvus ir patikrinkite jungties parametrus tinkama pluošto testavimo įranga po montavimo.

Rekomendacijos

Naudokite LOGON OM5 pluoštą trumpų bangų ilgių banginio tankinimo diegimui ir ateičiai paruoštoms daugiamodėms jungtims, palaikančioms 40/100/400 Gb/s. Palaikykite SC jungčių švarą, venkite per didelio lenkimo ir naudokite kabelių tvarkymo priedus stelažuose ir paskirstymo skydeliuose, kad išlaikytumėte lenkimui nejautrias savybes.
