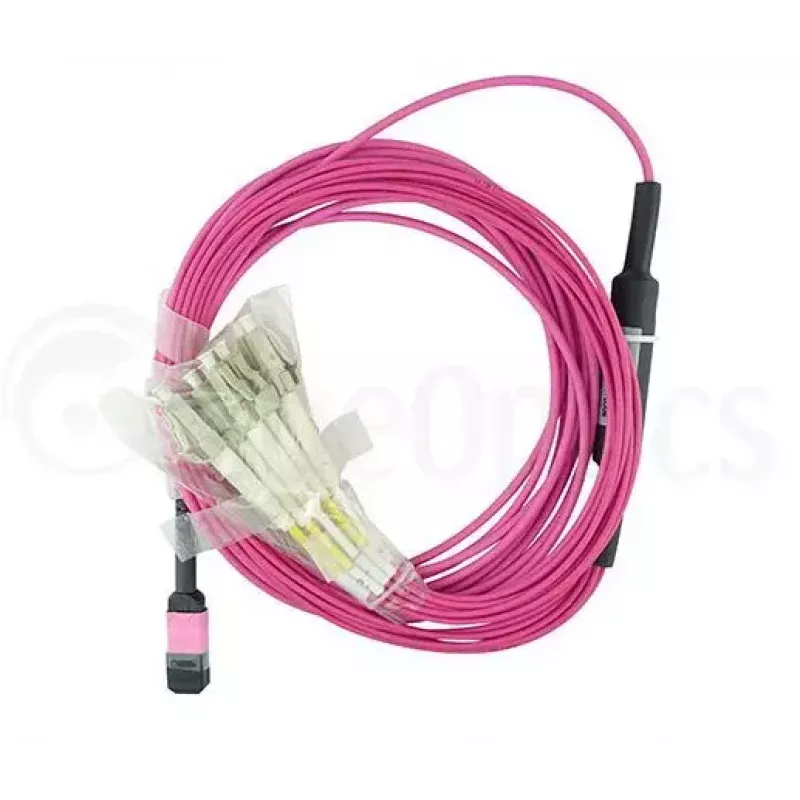

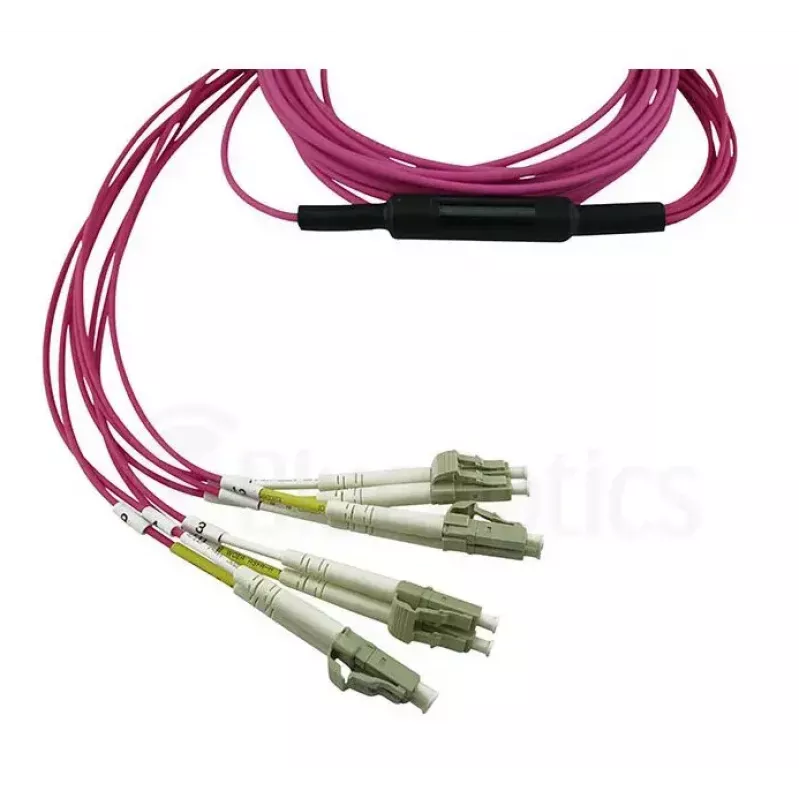

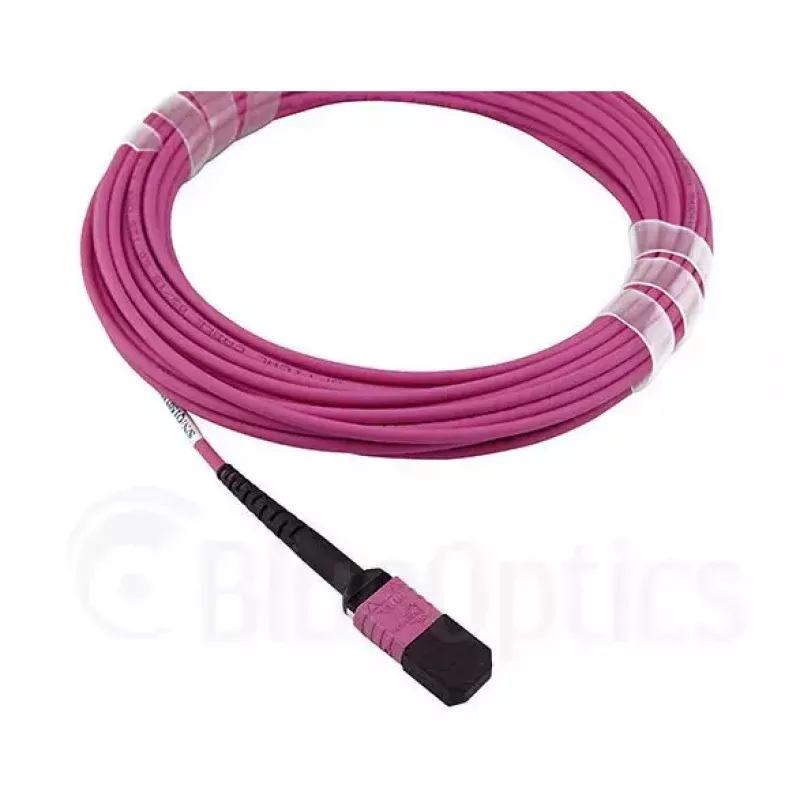

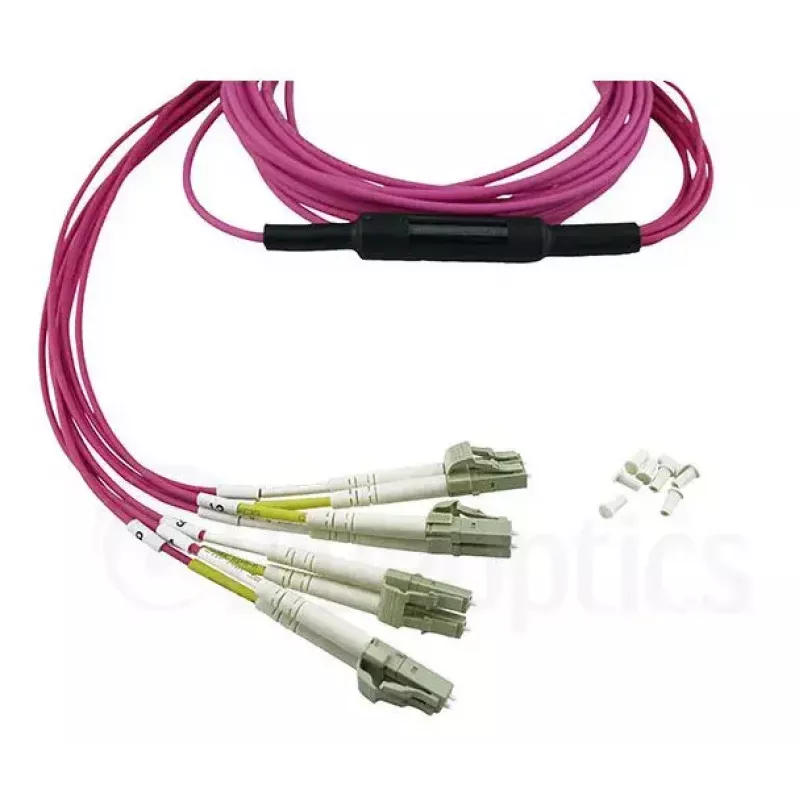

BlueOptics CBL-MPO12-4LC-OM4-3M-BO InfiniBand fibre optic kabelis 4x LC MPO 3m

BlueOptics CBL-MPO12-4LC-OM4-3M-BO yra 3 m ilgio InfiniBand šviesolaidinis kabelis, kurio viename gale yra MPO jungtis, o kitame – keturios LC dvigubos jungtys. Jame naudojamas OM4 lazeriui optimizuotas daugiamodis pluoštas, kurio šerdies skersmuo – 50 µm, užtikrinantis dvipusį didelės spartos duomenų perdavimą tarp paskirstymo skydų, siųstuvų-imtuvų ir aktyvios įrangos. Kabelis turi mažai dūmų išskiriančią, be halogenų (LSZH) apvalkalą ir yra skirtas duomenų centrų bei įmonių optinėms jungtims, kai reikia kompaktiškų MPO-į-LC išskirstymo kabelių.

Privalumai

Šis MPO į 4×LC OM4 kabelis užtikrina didelę pralaidumą ir mažą slopinimą, tinkamą trumpo bei vidutinio nuotolio daugiamodėms linijoms. OM4 daugiamodis pluoštas palaiko didesnius duomenų perdavimo greičius ir pagerintą modų pralaidumą, palyginti su standartiniais daugiamodžiais tipais. 3 m ilgis suteikia pusiausvyrą tarp pasiekiamumo ir patogumo montuojant stovuose bei paskirstymo skyduose, o LSZH apvalkalas sumažina halogenų išskyrimą ir dūmų kiekį gaisro atveju. Jungtys ir įvorės pagamintos pagal pramonės standartus, užtikrinančius stabilias įterpimo ir grįžtamųjų nuostolių charakteristikas suderinamoms optinėms sistemoms.

Tinka

• Duomenų centro MPO magistralės ir LC paskirstymo skydų jungtims
• MPO siųstuvų-imtuvų prijungimui prie LC dvigubų prievadų
• InfiniBand ir didelės spartos daugiamodėms optinėms linijoms
• Trumpo ir vidutinio nuotolio daugiamodėms linijoms įmonių tinkluose

Pagrindinės specifikacijos

• Pluošto tipas: OM4 daugiamodis pluoštas, 50 µm šerdies skersmuo
• Jungtys: MPO (daugiapluoštė) į 4× LC dvigubą
• Ilgis: 3 metrai
• Dvipusis veikimas: palaikomas visiškas dvipusis režimas per LC poras
• Apvalkalas: LSZH (mažai dūmų, be halogenų)
• Tipinės paskirtys: MPO išskirstymas, sujungimas tarp skydų ir siųstuvų-imtuvų

Kaip naudoti

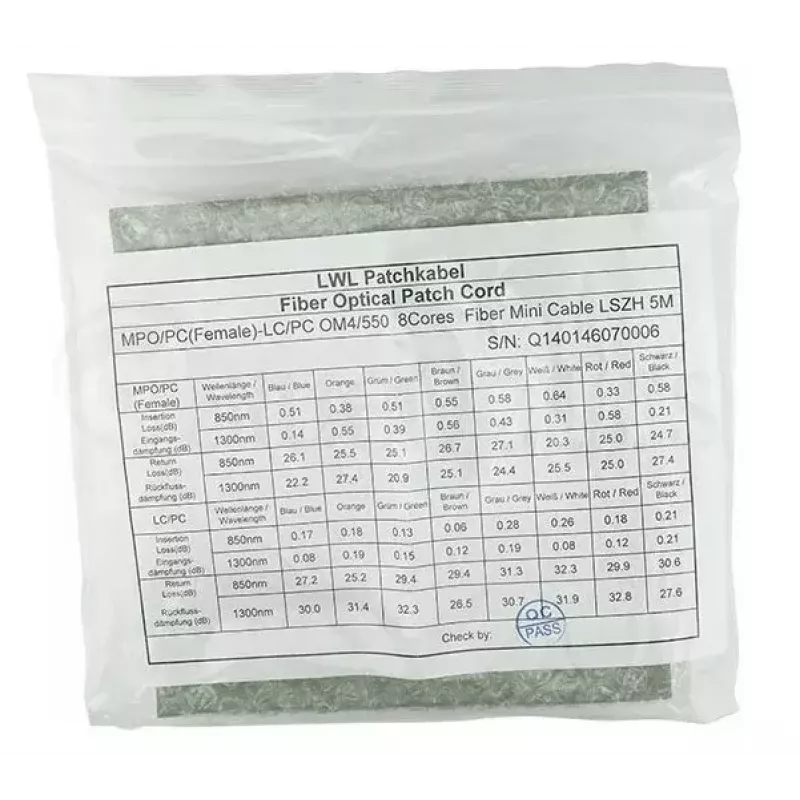

Nutieskite kabelį tarp MPO magistralės ar kasetės ir LC paskirstymo skydo ar siųstuvų-imtuvų prievadų, laikydamiesi nurodyto lenkimo spindulio daugiamodžiam pluoštui, kad nepadidėtų slopinimas. Sulygiuokite ir įkiškite MPO jungtį į MPO prievadą, o LC dvigubas jungtis pritvirtinkite atitinkamuose LC lizduose. Prieš įjungdami įrangą įsitikinkite, kad poliškumas ir kanalų atvaizdavimas yra teisingi. Sumontavę patikrinkite linijos vientisumą ir optinius nuostolius naudodami tinkamą matavimo įrangą arba, jei pateikiamas su kabeliu, vadovaukitės pridėtu matavimų protokolu.

Rekomendacijos

Laikykite ir naudokite kabelį vengdami staigių lenkimų ir mechaninio įtempimo; laikykitės gamintojo nurodyto lenkimo spindulio. Naudokite 3 m ilgio kabelį tvarkingiems stovo-stovas ar kasetės-skydo sujungimams ir rinkitės OM4 daugiamodę kabelių sistemą ten, kur reikia didesnio modų pralaidumo trumpo nuotolio didelės spartos jungtims.
