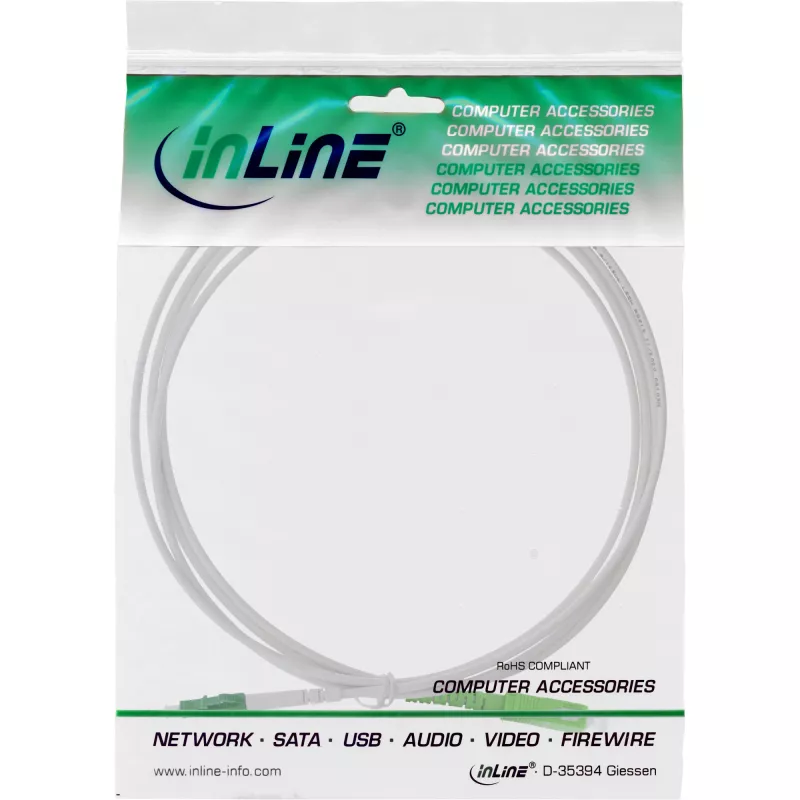

InLine Fiber Optical Simplex kabelis, FTTH, LC/APC8° to SC/APC8° 0.5m

InLine šviesolaidinis simpleksinis kabelis su LC/APC 8° į SC/APC 8° jungtimis – tai 0,5 m vienmodis pataisų kabelis, skirtas mažų nuostolių optiniam sujungimui. Kabelis naudoja 9/125 µm OS2 optinę gyslą ir 3,0 mm armuotą išorinį apvalkalą, užtikrinantį geresnę mechaninę apsaugą, palyginti su itin plonais tiekėjų pateikiamais kabeliais. Jo APC 8° poliruotos jungtys ir patikrintos įterpimo bei grįžtamųjų nuostolių charakteristikos daro jį tinkamu FTTH, telekomunikacijų įrangos jungtims ir trumpoms jungčių surinkimo grandinėms, kai reikalingas patikimas vienmodis signalo perdavimas.

Privalumai

Armuota konstrukcija su nerūdijančio plieno spiraliniu vamzdeliu padidina atsparumą sutraiškymui ir atsitiktiniams pažeidimams, išlaikant lankstumą vidaus instaliacijai. Išorinis apvalkalas pagamintas iš halogenų neturinčios medžiagos, o neutrali balta spalva leidžia nepastebimai įrengti kabelį gyvenamosiose patalpose. Gamykloje patikrintos optinės charakteristikos, kai tipinis įterpimo nuostolis mažesnis nei 0,20 dB, o grįžtamieji nuostoliai didesni nei 60 dB, užtikrina prognozuojamą jungties veikimą montuotojams ir tinklo operatoriams.

Tinka

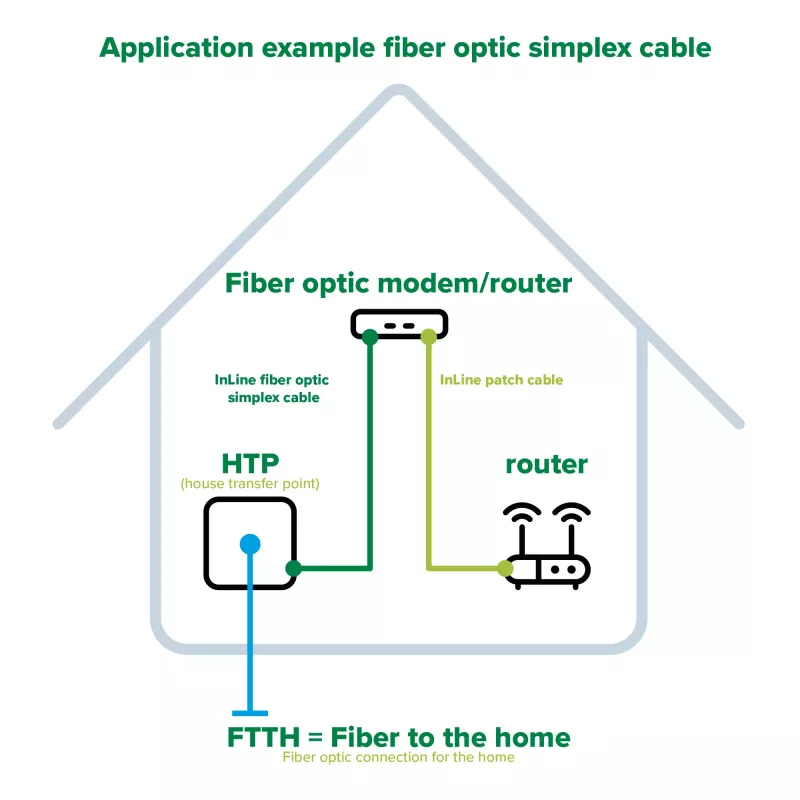

• FTTH jungtims tarp optinio įvado taško ir namų tinklų sietuvo arba modemo
• Pataisų panelėms ir telekomunikacijų įrangos sujungimams stovuose ar spintose
• Laboratorinėms ir bandymų stendų trumpoms jungtims, kai reikalingas vienmodis OS2 pluoštas
• Ploniems, nearmuotiems tiekėjų pateikiamiems kabeliams pakeisti arba atnaujinti

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis OS2, 9/125 µm šerdis / apvalkalas
• Ilgis: 0,5 m
• Jungtis A: LC/APC 8° kištukas
• Jungtis B: SC/APC 8° kištukas
• Jungties poliravimo tipas: APC (kampuotas 8°)
• Armuoto kabelio išorinis skersmuo: apie 3,0 mm
• Išorinis apvalkalas: be halogenų, baltas
• Tipinis įterpimo nuostolis: <0,20 dB
• Maksimalus įterpimo nuostolis (specifikuotas): <0,30 dB
• Grįžtamieji nuostoliai: >60 dB
• Darbinės temperatūros diapazonas: nuo -40 °C iki +85 °C

Kaip naudoti

LC/APC galą junkite prie įrenginio ar adapterio su LC lizdu, o SC/APC galą – prie pataisų panelės, modemo ar adapterio su SC lizdu, užtikrindami, kad abi jungtys būtų visiškai įkištos, o kampuoti APC paviršiai nebūtų užteršti. Venkite staigių lenkimų ir tiesdami kabelį laikykitės minimalaus lenkimo spindulio, rekomenduojamo 3,0 mm armuotiems kabeliams. Jei reikia, prieš įkišdami patikrinkite jungčių galinius paviršius mikroskopu ir nuvalykite patvirtintomis optinio pluošto valymo priemonėmis, kad pasiektumėte deklaruotą optinį našumą.

Rekomendacijos

Siekiant ilgalaikio patikimumo FTTH įrenginiuose, naudokite šį armuotą 3,0 mm kabelį ten, kur tiekėjų pateikiami 1,6 mm kabeliai yra nepakankami. Laikykite ir tieskite kabelį taip, kad nesusidarytų įlinkimų, o po įrengimo atlikite optinių nuostolių testavimą, kad įsitikintumėte, jog įterpimo ir grįžtamieji nuostoliai atitinka laukiamas reikšmes.
