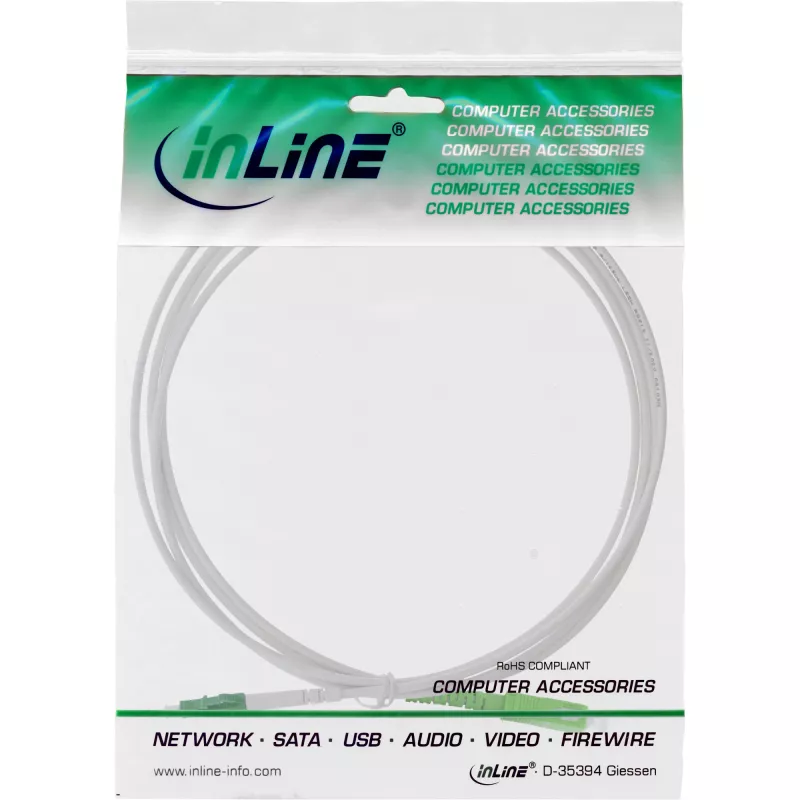

InLine Fiber Optinis Simplex Laidas, FTTH, LC/APC8° į SC/APC8° 9/125µm OS2 25m

Vieno pluošto simplex šviesolaidinis laidas InLine, 25 m ilgio, skirtas vienmodėms (9/125 µm OS2) instaliacijoms. Laidas viename gale turi LC/APC (8°) jungtį, o kitame – SC/APC (8°) jungtį, užtikrinančią kampuotą fizinį kontaktą, mažinantį atspindžius. Gaminys skirtas mažų nuostolių vienmodžiam perdavimui FTTH ir kitose optinio tinklo aplinkose, tinkamas sujungimams, splaisavimo grandims ir optinės įrangos prijungimui patalpose ar lauke.

Privalumai

Laidas naudoja šarvuotą 3,0 mm išorinį apvalkalą ir nerūdijančio plieno spiralinį vamzdelį mechaniniam sutvirtinimui, užtikrinant didesnį patvarumą, palyginti su daugeliu plonų FTTH kabelių. Baltas neutralus apvalkalas leidžia diskretiškai tiesti gyvenamosiose patalpose. APC poliruotos jungtys (8°) sumažina atspindžio nuostolius, o tipiniai įterpimo nuostoliai yra maži, užtikrinant patikimą signalo perdavimą. Laidas yra be halogenų ir skirtas plačiam temperatūrų diapazonui, todėl tinkamas montuoti viduje ir apsaugotose lauko trasose.

Tinka

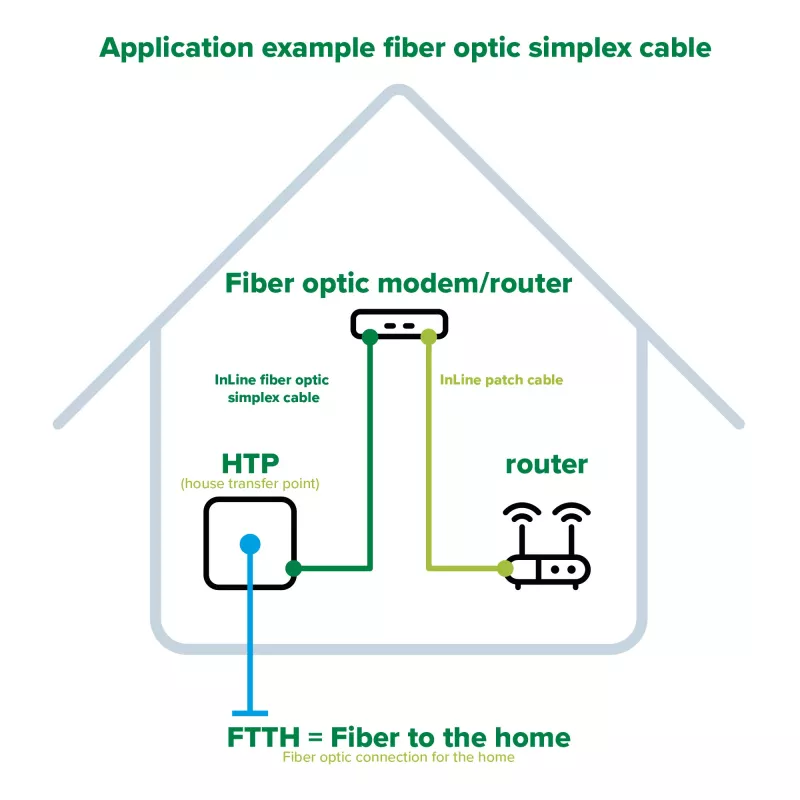

• FTTH jungtims tarp namo perdavimo taško ir optinio modemo
• Vienmodžiam sujungimui telekomunikacijų patalpose ir duomenų spintose
• Optinių siųstuvų-imtuvų, ONT ar OLT prijungimui prie abonento įrangos
• Laikiniems ar nuolatiniams splaisavimo jungimams ir testavimo grandinėms

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis OS2, 9/125 µm
• Išorinis kabelio skersmuo: apie 3,0 mm
• Sutvirtinimas: nerūdijančio plieno spiralinis vamzdelis (šarvuota konstrukcija)
• Išorinis apvalkalas: be halogenų, baltas
• Jungčių tipai: LC/APC (8°) į SC/APC (8°)
• Jungčių poliravimas: APC kampinis fizinis kontaktas (8°)
• Tipiniai įterpimo nuostoliai: <0,20 dB (tipiniai)
• Maksimalūs įterpimo nuostoliai: <0,30 dB
• Atspindžio nuostoliai: >60 dB
• Atitiktis: IEC optiniai ir priešgaisriniai/dūmų standartai šviesolaidinėms instaliacijoms
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Ilgis: 25 m

Kaip naudoti

Nutieskite laidą tarp optinio tinklo pabaigos taško ir tikslinio įrenginio, vengdami aštrių lenkimų ir gniuždymo. Įkiškite LC jungtį į LC lizdą, o SC jungtį į SC adapterį, kol kiekviena jungtis užsifiksuos arba tvirtai atsisės. Sujungdami APC jungtis, patikrinkite kryptį ir raktelio padėtį, kad kampinis ferulės paviršius būtų tinkamai nukreiptas. Po montavimo patikrinkite grandinę tinkamais optinės galios matuokliais arba įterpimo nuostolių testeriais, kad patvirtintumėte veikimą pagal numatomus nuostolius ir atspindžio vertes.

Rekomendacijos

Venkite per stiprių lenkimų, mažesnių už minimalų lenkimo spindulį, ir neeksponuokite laido tiesioginiam mechaniniam poveikiui ar ilgalaikei UV spinduliuotei. Nenaudojamoms jungtims naudokite apsauginius gaubtelius, o ferules laikykite už jungties korpuso, kad išlaikytumėte švarius galus. Tiesiant vietose, kuriose gali būti graužikų ar didelio mechaninio įtempio, apsvarstykite papildomą apsauginį vamzdį arba apsauginį tiesimą.
