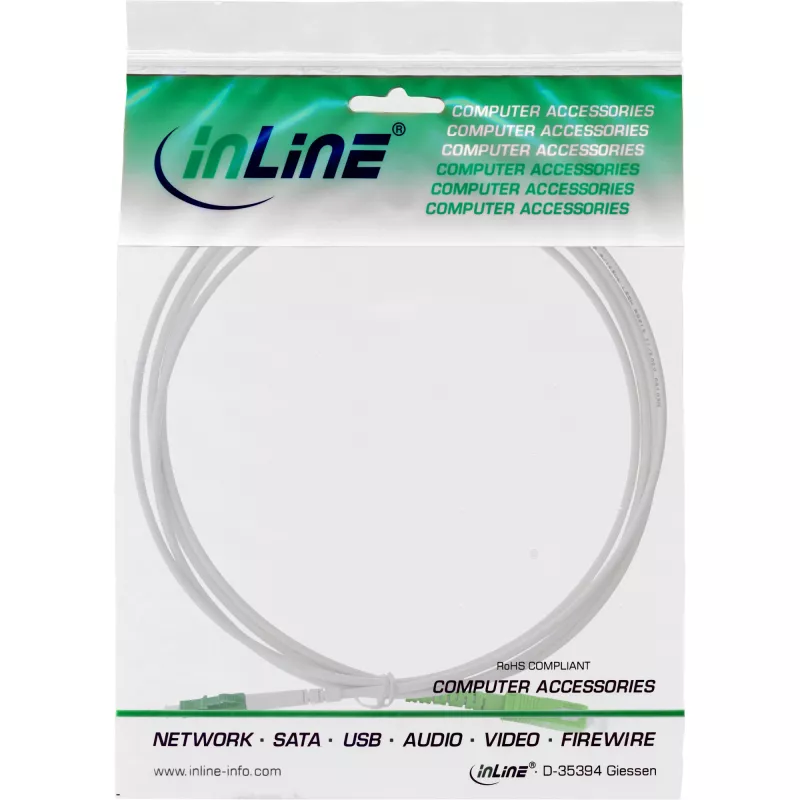

Šviesolaidinis vienmodis kabelis InLine, FTTH, LC/APC8° į SC/APC8°, 9/125 µm, OS2, 20 m

InLine šviesolaidinis simplex kabelis LC/APC8° į SC/APC8° OS2 9/125µm FTTH 20m yra 20 metrų vienmodis šviesolaidinis jungiamasis kabelis, skirtas FTTH įrengimui ir taškinėms jungtims. Jame naudojamas OS2 9/125 µm pluoštas, viename gale yra LC/APC 8° jungtis, kitame – SC/APC 8° jungtis. Kabelis turi ploną baltą LSZH apvalkalą ir šarvuotą šerdį su nerūdijančio plieno spiraliniu vamzdeliu, užtikrinančiu geresnę mechaninę apsaugą. Jis skirtas vidaus ir apsaugotam lauko trasavimui, jungiant pastato perdavimo tašką su šviesolaidiniu modemu arba prailginant esamas šviesolaidines jungtis plačiajuosčio ryšio ir telekomunikacijų tinkluose.

Privalumai

InLine FTTH kabelis su 3,0 mm išoriniu skersmeniu ir sustiprintu metaliniu vamzdeliu aplink pluoštą užtikrina didesnį tvirtumą nei ploni montuotojų tiekiami laidai. Mažai dūmų, be halogenų apvalkalas sumažina pavojingų išmetimų kiekį gaisro atveju, o balta izoliacija leidžia diskretiškai įrengti gyvenamosiose patalpose. APC 8° poliruotos jungtys užtikrina mažą atgalinę refleksiją ir stabilius įterpimo nuostolius, o kiekvienas kabelis tiekiamas su bandymo ataskaita, patvirtinančia tipinius įterpimo nuostolius ir grįžtamuosius nuostolius.

Tinka

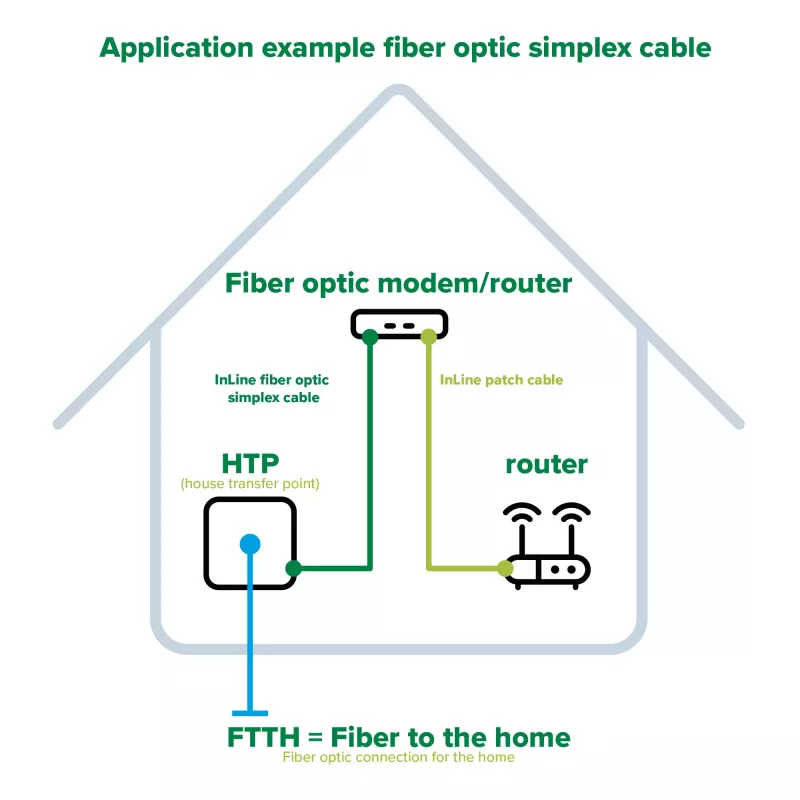

• Šviesolaidinio tinklo pabaigos taško prijungimui prie optinio modemo arba ONT namuose ar biure
• Vienmodžių šviesolaidinių jungčių sujungimui arba prailginimui FTTH ir plačiajuosčio ryšio diegimuose
• Taškiniams vidaus šviesolaidiniams maršrutams, kai reikalinga mechaninė apsauga ir maža atgalinė refleksija

Pagrindinės specifikacijos

• Pluošto tipas: Vienmodis OS2, 9/125 µm
• Ilgis: 20 m
• Jungtys: LC/APC 8° (vienas galas) į SC/APC 8° (kitas galas)
• Jungčių poliravimas: APC (8° kampinis poliravimas)
• Išorinis kabelio skersmuo: apie 3,0 mm ±0,2 mm
• Šarvavimas: nerūdijančio plieno spiralinis vamzdelis šerdies sustiprinimui
• Apvalkalo medžiaga: Mažai dūmų, be halogenų (LSZH), balta
• Tipiniai įterpimo nuostoliai: <0,20 dB (tipiniai), <0,30 dB (maks.)
• Grįžtamieji nuostoliai: >60 dB
• Standartų atitiktis: atitinkami IEC jungiamumo ir gaisro/saugos standartai
• Darbinės temperatūros diapazonas: nuo -40 °C iki +85 °C

Kaip naudoti

Nutieskite kabelį nuo šviesolaidinio tinklo pabaigos taško iki optinio modemo arba ONT, vengdami aštrių lenkimų ir mažų spindulių; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, kad apsaugotumėte pluoštą. Prieš jungdami nuvalykite jungčių galus tinkamais šviesolaidžio valymo įrankiais, kad užtikrintumėte mažus įterpimo nuostolius ir patikimą signalo perdavimą. Įkiškite LC jungtį į modemo LC prievadą, o SC jungtį į atitinkamą SC/APC lizdą arba adapterį, užtikrindami tinkamą orientaciją APC kampinėms sąsajoms. Pritvirtinkite kabelį trasoje, kad išvengtumėte jungčių įtempimo ir nesuspaustumėte ar nesusuktumėte šarvuoto apvalkalo.

Rekomendacijos

Geriausiems rezultatams laikykite ir montuokite kabelį nurodytame temperatūros diapazone, o kai jungtys nenaudojamos, naudokite apsauginius gaubtukus. Periodiškai tikrinkite jungčių galus ir valykite pagal poreikį; kai kabelis tiesiamas lauke arba atvirose vietose, nepaisant sustiprintos šerdies, naudokite papildomą apsauginį vamzdį arba kanalą UV ir mechaninei apsaugai.
