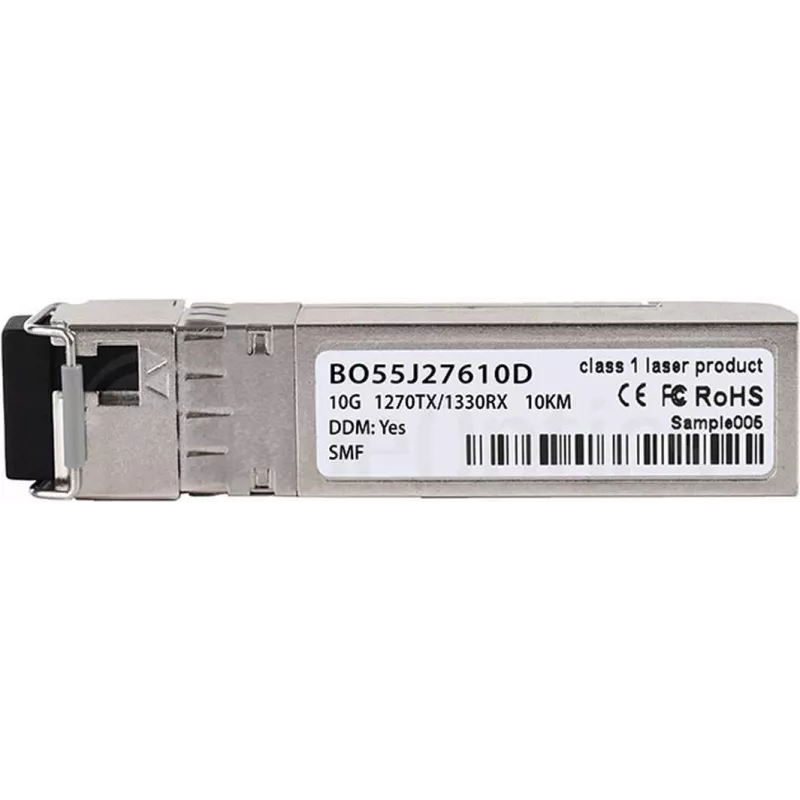

SFP-10G-BX-U šviesolaidinis siųstuvas-imtuvas CBO, skirtas 10G vieno pluošto jungtims

„BlueOptics“ SFP-10G-BX-U šviesolaidinis siųstuvas-imtuvas CBO, skirtas 10G vieno pluošto jungtims, yra kompaktiškas SFP+ modulis, sukurtas užtikrinti 10 gigabitų ryšį per vieną vienmodžio pluošto giją. Jis naudoja bangų tankinimo dvipusį ryšį (WDM) su atskirais siuntimo ir priėmimo bangos ilgiais viename pluošte, leidžiantį vykdyti dvikryptį srautą, užimant tik vieną pluošto šerdį. Modulis skirtas diegti į komutatorius, maršrutizatorius ir optinės linijos įrangą, priimančią SFP+ siųstuvus-imtuvus, ir palaiko standartines 10G eterneto jungtis dideliais atstumais, kai naudojamas kartu su papildančiu bangos ilgio atitikmeniu.

Privalumai

Šis vieno pluošto SFP+ siųstuvas-imtuvas sumažina šviesolaidinių kabelių poreikį, nes leidžia vykdyti dvipusį ryšį viena gija, sumažindamas pluošto prievadų naudojimą ir supaprastindamas pluošto valdymą. Formos faktorius yra suderinamas su daugeliu SFP+ prievadų, užtikrinant sąveiką su įprastomis komutavimo ir maršruto parinkimo platformomis. Jo WDM veikimas leidžia lengvai integruoti į „taškas–taškas“ ir žiedo topologijas, kur pluošto gijų skaičius ribotas, išlaikant 10G duomenų perdavimo spartą. Kompaktiška konstrukcija palaiko karštą keitimą ir paprastą montavimą veikiančiose sistemose.

Tinka

• Prailginti 10G eterneto jungtis tarp komutatorių ir maršrutizatorių per vienmodį pluoštą
• Operatoriniams ir metro prieigos tinklams, kur pluošto gijos ribotos
• Duomenų centrų aukštyninėms jungtims ir tarpstovinėms jungtims, kuriose reikia taupyti pluoštą
• „Taškas–taškas“ ir žiedo topologijoms, naudojančioms bangų tankinimo dvipusį ryšį

Pagrindinės specifikacijos

• Sąsaja: SFP+ (suderinama su 10 Gigabit Ethernet)
• Pluošto tipas: vienmodis pluoštas (SMF)
• Veikimas: vieno pluošto, WDM (atskiri bangos ilgiai siuntimui ir priėmimui)
• Duomenų perdavimo sparta: 10 Gbps
• Perdavimo nuotolis: sukurtas išplėstiniam pasiekiamumui per vienmodį pluoštą (naudoti su derančio bangos ilgio moduliu nurodytam jungties ilgiui)
• Jungties tipas: LC dvipusės jungties naudojimas vieno pluošto WDM jungtyse
• Formos faktorius: karštai keičiamas SFP+ modulis

Kaip naudoti

Įdėkite SFP-10G-BX-U į laisvą SFP+ prievadą suderinamame komutatoriuje, maršrutizatoriuje ar optiniame įrenginyje, kai įrenginys įjungtas arba išjungtas, nes modulis palaiko karštą keitimą. Prijunkite vieną vienmodžio pluošto giją tarp suporuotų įrenginių; užtikrinkite, kad atitikmens siųstuvas-imtuvas naudotų papildantį bangos ilgį tinkamam siuntimo/priėmimo suderinimui. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir įsitikinkite, kad suderėta 10G sparta. Sukonfigūruokite tinklo sąsajas ir bet kokius reikiamus prievado nustatymus įrangoje, kad įgalintumėte norimus VLAN’us, jungčių agregavimą ar kitas politikas pagal poreikį.

Rekomendacijos

Naudokite šį modulį suderintose porose su papildančiu vieno pluošto siųstuvu-imtuvu (priešinga bangos ilgio kryptimi) ir įrangoje, kuri oficialiai palaiko trečiųjų šalių SFP+ modulius. Laikykite pluošto jungtis švarias ir naudokite apsauginius gaubtelius, kai nenaudojate. Siekiant patikimo ryšio veikimo, vadovaukitės pagrindinio įrenginio gamintojo siųstuvų-imtuvų suderinamumo sąrašu ir atlikite optinės galios bei atstumo patikras pagal tinklo projektavimo reikalavimus.
