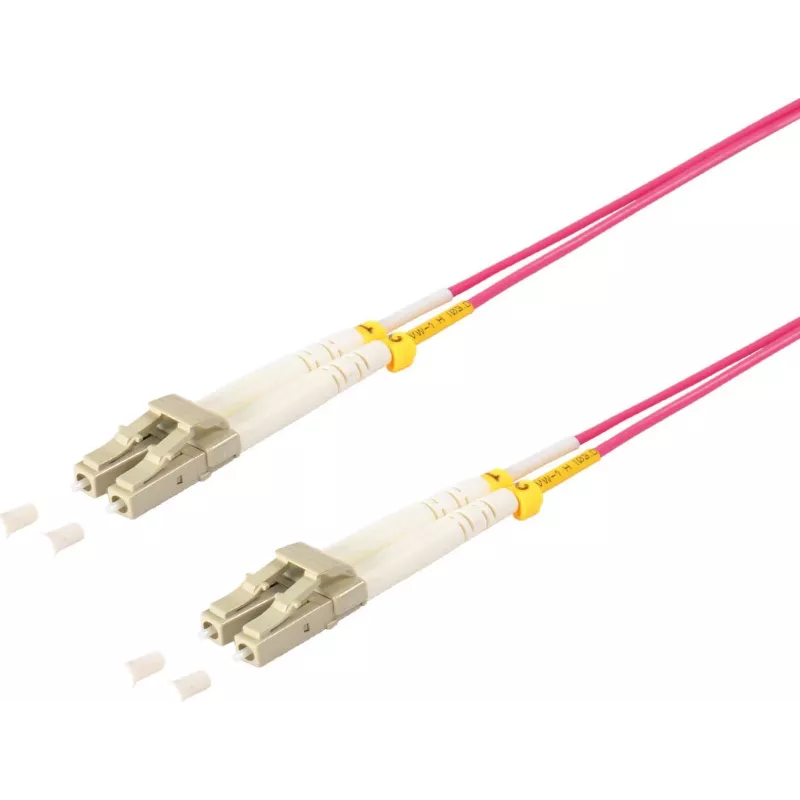

Šviesolaidinis kabelis InfiniBand ShiverPeaks 77923/4 2 m

ShiverPeaks InfiniBand šviesolaidinis kabelis 77923/4 yra 2 m OM4 daugiamodis ryšys, sukurtas didelės spartos duomenų perdavimui. Su 50 µm šerdies skersmeniu ir LC jungtimis abiejuose galuose, kabelis palaiko visiško dvipusio ryšio InfiniBand jungtis, dažniausiai naudojamas duomenų centrų ir įmonių tinklų aplinkoje. Jo OM4 specifikacija skirta užtikrinti didesnį pralaidumą daugiamodėje infrastruktūroje ir sumažinti modalinę dispersiją, palyginti su žemesnės klasės daugiamodėmis skaidulomis.

Privalumai

Šis 2 m OM4 šviesolaidis užtikrina mažą silpnėjimą ir pastovų optinį našumą trumpo ir vidutinio nuotolio jungtims. LC–LC jungties formatas suteikia kompaktiškas sujungimo sąsajas, tinkamas tankiems pataisymo skydams ir tinklo komutatoriams. Visiško dvipusio signalo perdavimas abiem gijomis palaiko simetriškas, didelio pralaidumo InfiniBand programas, o daugiamodė OM4 skaidula padeda išlaikyti signalo vientisumą esant didesnėms duomenų perdavimo spartoms.

Tinka

• InfiniBand tarpusavio jungtims serverių stovuose ir skaičiavimo klasteriuose
• Didelės spartos jungtims tarp komutatorių ir saugojimo masyvų duomenų centruose
• Trumpo ir vidutinio nuotolio daugiamodėms šviesolaidinėms jungtims įmonių tinkluose

Pagrindinės specifikacijos

• Ilgis: 2 metrai
• Skaidulos tipas: OM4 daugiamodė
• Šerdies skersmuo: 50 µm
• Jungties tipas: LC į LC
• Ryšio režimas: Visiškas dvipusis (dvikryptis atskiromis skaidulomis)

Kaip naudoti

Nutieskite kabelį tarp LC suderinamų adapterių ar prievadų, prieš įdėdami įsitikinkite, kad jungtys yra švarios, kad sumažintumėte optinius nuostolius. Sulygiuokite ir įkiškite kiekvieną LC jungtį į atitinkamą LC lizdą, kol užsifiksuos skląstis. Naudokite dvi gijas atskiriems siuntimo ir priėmimo kanalams, kaip reikalauja InfiniBand įranga. Venkite staigių lenkimų ir pritvirtinkite kabelį tinkamomis kabelių valdymo priemonėmis, kad išlaikytumėte lenkimo spindulį ir sumažintumėte įtempimą jungčių galuose.

Rekomendacijos

Norint užtikrinti optimalų našumą, prieš montuojant patikrinkite ir nuvalykite LC jungčių galinius paviršius patvirtintomis šviesolaidžių valymo priemonėmis, išlaikykite kabelio lenkimo spindulį didesnį nei gamintojo nurodytas minimalus (paprastai 10× kabelio skersmens daugiamodei skaidulai) ir užbaikite trasas paženklintuose pataisymo skyduose, kad supaprastintumėte priežiūrą ir gedimų šalinimą.
