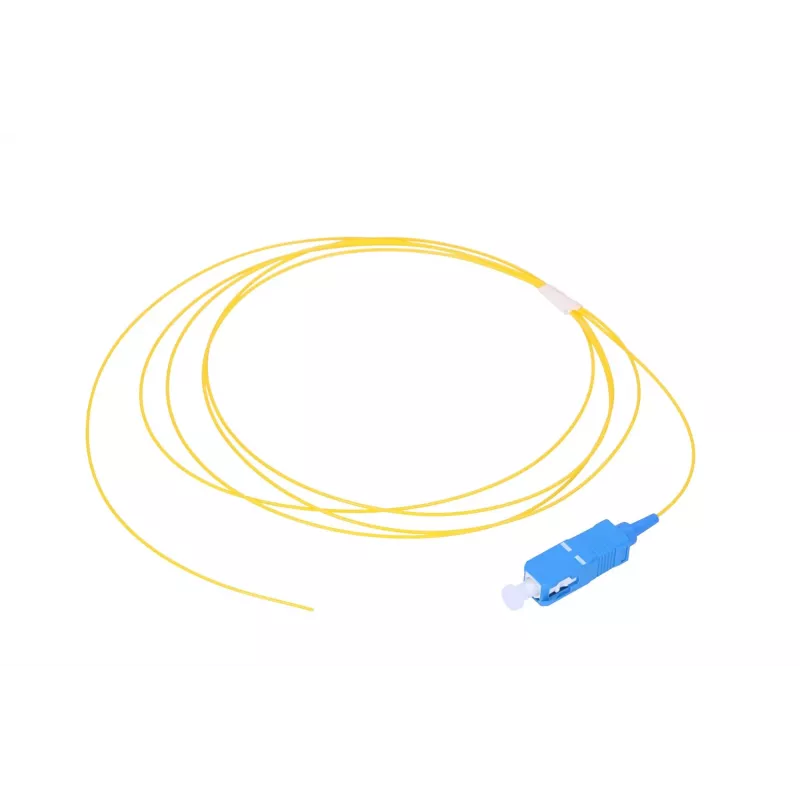

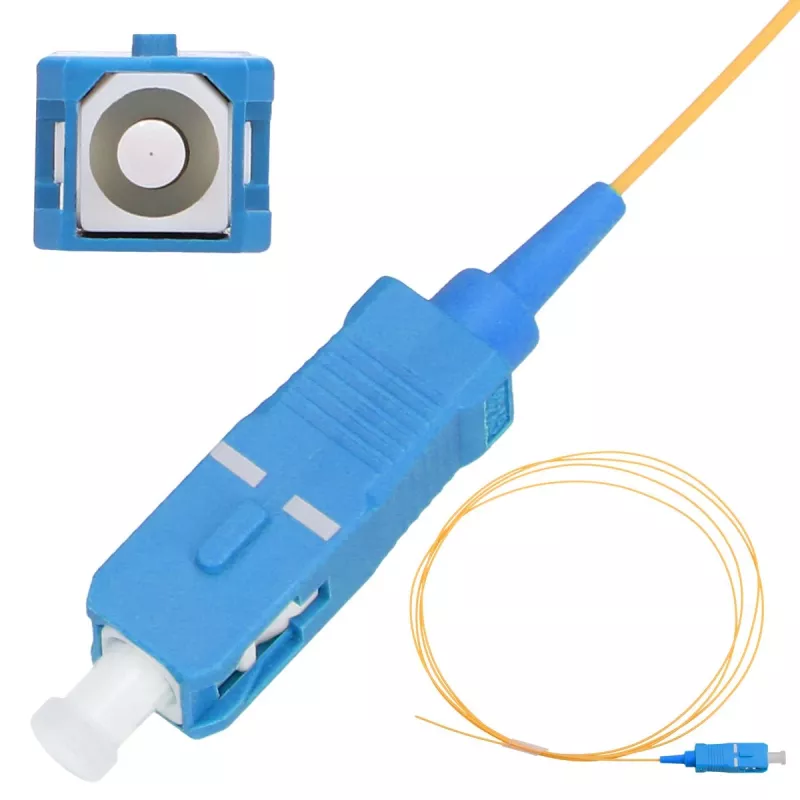

Extralink pigtail SC/UPC vienmodis G.657.A1 900µm FTTH, 2 m

Extralink pigtail SC/UPC vienmodis G.657.A1 900µm FTTH, 2 m yra vienmodis šviesolaidinis pigtail, skirtas FTTH ir FTTx tinklams. Jis turi SC/UPC jungtį, užbaigtą ant G.657.A1 pluošto su 900 µm buferizuota laisvo vamzdelio konstrukcija ir 2 m kabelio ilgiu. G.657.A1 klasė užtikrina pagerintą atsparumą lenkimui, išlaikant mažą slopinimą, todėl šis pigtail tinkamas ankštam maršrutizavimui spintose, skirstomosiose dėžutėse ir klientų patalpose. Tipiškos taikymo sritys apima sujungimą su atšakiniais pluoštais, pataisymo skydelių užbaigimą ir jungčių užbaigimą optinio skirstymo rėmuose.

Privalumai

SC/UPC jungtis užtikrina mažą atgalinį atspindį ir stabilų optinį veikimą, tinkamą vienmodžiams tinklams. G.657.A1 pluošto tipas sumažina jautrumą ankštiems lenkimams, nepridedant išmatuojamų nuostolių, o tai padeda išlaikyti signalo vientisumą sudėtingomis maršrutizavimo sąlygomis. 900 µm buferizuota konstrukcija suteikia pusiausvyrą tarp lankstumo ir apsaugos tvarkymo metu montuojant ir jungiant. 2 m ilgis suteikia patogų pasiekiamumą nuo užbaigimo taškų iki sujungimo dėklų ar pataisymo skydelių gyvenamosiose ir komercinėse instaliacijose.

Tinkama

• FTTH abonentų užbaigimams ir vidaus atšakinėms jungtims
• Sujungimui į pluošto skirstymo rėmus ir sujungimo dėklus
• Optinių skirstomųjų spintų ir pataisymo skydelių sujungimui ir užbaigimui
• Trumpiems vidaus maršrutams įrangos stovuose, korpusuose ir gyvenamosiose dėžutėse

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, ITU-T G.657.A1
• Jungtis: SC/UPC
• Kabelio konstrukcija: 900 µm buferizuotas laisvas vamzdelis
• Ilgis: 2 m
• Optimizuotas sumažintam lenkimo spinduliui ir vidaus maršrutizavimui

Kaip naudoti

Paruoškite įeinantį pluoštą ir pigtail pagal standartines pluošto tvarkymo ir saugos procedūras. Nuimkite dangą ir nuvalykite pluošto galus, tada atlikite lydymo sujungimą arba mechaninį sujungimą sujungimo dėkle, laikydamiesi gamintojo nurodymų. Atsargiai nutieskite 900 µm buferizuotą pigtail per skirstomąją dėžutę ar sujungimo dėklą, vengdami ankštų mikro-lenkimų, viršijančių rekomenduojamą lenkimo spindulį. Po sujungimo pritvirtinkite pigtail ir jungtį pataisymo skydelyje arba išvade ir patikrinkite įterpimo nuostolius bei atgalinius nuostolius, kad patikrintumėte atitiktį tinklo reikalavimams.

Rekomendacijos

Tvarkykite pigtail už buferizuoto kabelio ir jungties apsauginio gaubtelio; venkite liesti pluošto galinį paviršių. Naudokite tinkamus SC/UPC jungčių valymo įrankius ir patikrinkite optinį veikimą po montavimo. Instaliacijose su pasikartojančiais ankštais lenkimais apsvarstykite maršrutizavimo kelius, kurie sumažina staigius posūkius, ir naudokite apsauginius lenkimo valdymo priedus, kad išlaikytumėte ilgalaikį linijos veikimą.
