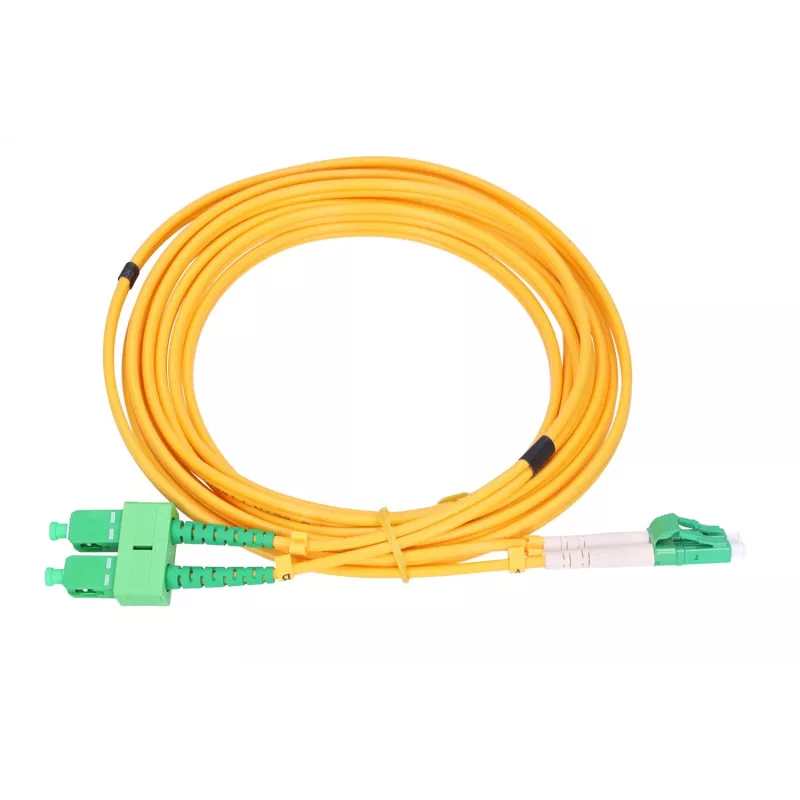

Patchcord Extralink SC/APC to LC/APC Singlemode Duplex 9/125 µm 3 mm 5 m

Extralink SC/APC į LC/APC vienmodis dvipusis komutacinis kabelis, 9/125 µm, 3 mm skersmens, 5 m ilgio, yra gamykloje užbaigtas optinis kabelis, skirtas mažų nuostolių vienmodžiam jungiamumui. Kabelis naudoja G.657.A1 pluošto charakteristikas ir užtikrina dvipusį perdavimą per SC/APC jungtį viename gale ir LC/APC jungtį kitame. Jis tinka FTTH diegimui ir jungtims tarp optinės įrangos, tokios kaip komutatoriai, medijos keitikliai ir ONT/ONU įrenginiai, kur reikalingas tikslus sulygiavimas ir mažas atgalinis atspindys.

Privalumai

komutacinis kabelis sujungia kampines APC poliravimo galūnes su vienmodžiu 9/125 µm pluoštu, kad sumažintų grįžtamuosius nuostolius ir pagerintų signalo vientisumą sistemose, jautriose atspindžiams. Jo 3 mm apvalkalas suteikia mechaninę apsaugą ir lankstumą maršrutizavimui stove, pataisos skydelyje ir patalpose, tuo pačiu išlaikant mažą jautrumą lenkimui dėl G.657.A1 pluošto tipo. Gamykloje poliruotos jungtys užtikrina pastovius įterpimo nuostolius ir atkartojamą veikimą įrenginiuose.

Tinka

• FTTH abonentų sujungimams tarp OLT ir ONT/ONU
• Sujungimams tarp komutatorių, optinių siųstuvų-imtuvų ir medijos keitiklių
• Pataisos skydeliams ir stovuose montuojamiems optinio paskirstymo rėmams
• Mažų nuostolių vienmodžėms linijoms duomenų centruose ir telekomunikacijų patalpose

Pagrindinės specifikacijos

• Pluošto tipas: Vienmodis 9/125 µm, atitinkantis G.657.A1 lenkimo charakteristikas
• Jungtis A: SC/APC (kampinis fizinis kontaktas)
• Jungtis B: LC/APC (kampinis fizinis kontaktas)
• Konfigūracija: Dvipusis (du pluoštai)
• Kabelio skersmuo: 3,0 mm
• Ilgis: 5 metrai
• Naudojimas: Vidaus pataisymui ir trumpų atstumų sujungimams

Kaip naudoti

Nutieskite pataisos laidą laikydamiesi standartinių pluošto tvarkymo praktikų: venkite aštrių lenkimų, susisukimų ir per didelio tempimo įtempio. Įkiškite SC/APC ir LC/APC jungtis į atitinkamus adapterių prievadus, kol spragtels ar tvirtai įsistatys, užtikrindami, kad raktelio orientacija atitiktų adapterį. Dvipusėms linijoms palaikykite teisingą poliškumą, kad siuntimo ir priėmimo kanalai būtų suderinti tarp įrenginių. Apžiūrėkite jungčių galinius paviršius pluošto tikrinimo įrankiu ir, jei yra užteršimo, nuvalykite patvirtintomis servetėlėmis ar tirpikliais prieš atlikdami sujungimus.

Rekomendacijos

Laikykite ir montuokite pataisos laidą kontroliuojamomis sąlygomis, vengdami temperatūrų ar drėgmės už įrangos specifikacijų ribų. Naudokite lenkimo spindulio rekomendacijas (paprastai >30 mm 3 mm apvalkalui, jei nenurodyta kitaip) ir apsaugokite atviras jungtis dulkių gaubteliais, kai nenaudojate, kad išlaikytumėte mažus įterpimo nuostolius ir grįžtamųjų nuostolių charakteristikas.
