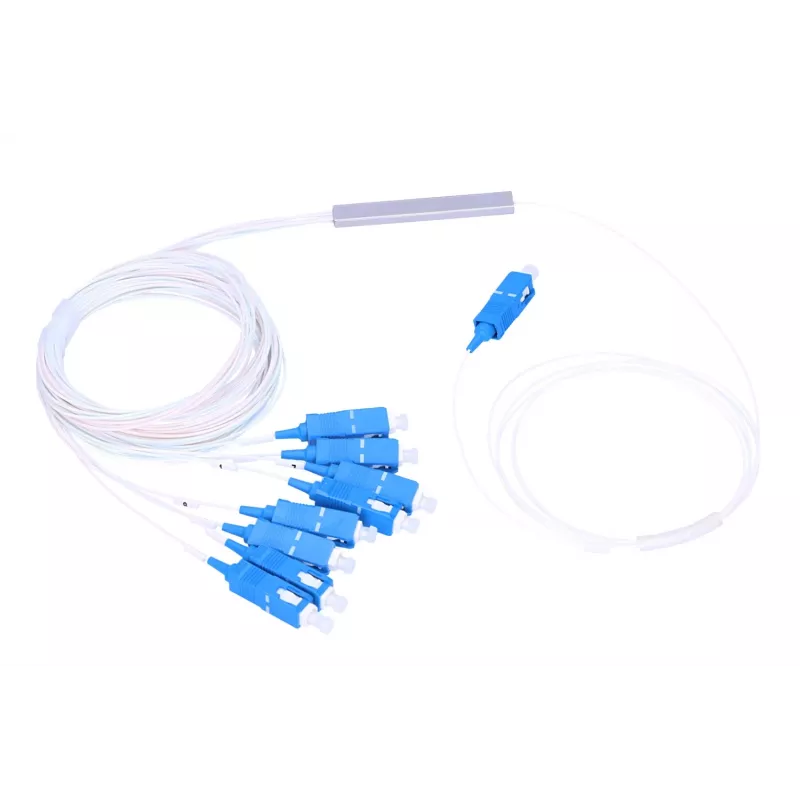

Kabelio skirstytuvas Extralink Splitter 1:8 PLC SC/UPC 900um 1.5m

EXTRALINK PLC 1:8 0,9 mm šviesolaidinis skirstytuvas su SC/UPC jungtimis yra skirtas pasyviam optinio signalo paskirstymui FTTH tinkluose. Įrenginys padalija vieną optinį įėjimą į aštuonis vienodus išėjimus naudodamas planarinės šviesolaidinės grandinės (PLC) technologiją. Įdėtas į kompaktišką plieninę dėžutę ir pagamintas ant 0,9 mm gijelės, skirstytuvas užtikrina vietos taupymo sprendimą montavimui skirstytuvuose ir šviesolaidžių movose.

Privalumai

PLC skirstytuvas siūlo simetrinį 1:8 galios paskirstymą su SC/UPC jungtimis tiek įėjime, tiek išėjimuose, užtikrindamas vienodą signalo dalijimą. 0,9 mm gijelės kabelis supaprastina vedžiojimą ir organizavimą šviesolaidžių tvarkytuvuose, o kompaktiškas plieninis korpusas palengvina saugų montavimą ir apsaugą. Supakuotas lizdinėse pakuotėse, kad būtų išvengta kabelių susipainiojimo transportavimo ir sandėliavimo metu.

Tinka

• FTTH (šviesolaidis iki namų) diegimams
• Optiniam paskirstymui daugiabučiuose ir verslo patalpose
• Montavimui šviesolaidžių movose ir paskirstymo skydeliuose
• Pasyviems optiniams tinklams, kur reikalingas vieno į daugelį dalijimas

Pagrindinės specifikacijos

• Tipas: PLC skirstytuvas
• Dalijimo santykis: 1:8 (simetrinis)
• Jungties tipas: SC/UPC (įėjimas ir išėjimai)
• Gijelės skersmuo: 0,9 mm
• Korpusas: kompaktiška plieninė dėžutė
• Pakuotė: lizdinė pakuotė
• Prekės ženklas: Extralink
• MPN: EX.0677
• EAN: 5902560360677

Kaip naudoti

Prijunkite įeinantį šviesolaidį (serverio arba paskirstymo liniją) prie PLC skirstytuvo SC/UPC įėjimo jungties. Nuveskite aštuonis SC/UPC išėjimo gijeles prie atitinkamų kliento šviesolaidžių arba paskirstymo skydelio prievadų, pritvirtindami 0,9 mm gijelę tvarkytuvo viduje, kad išvengtumėte įtempimo šviesolaidžiams. Sumontuokite kompaktišką plieninį korpusą skirstomojoje spintoje arba šviesolaidžių movoje pagal montavimo vietos reikalavimus. Patikrinkite optinės galios lygius kiekviename išėjime, kad užtikrintumėte teisingą dalijimą ir priimtinus nuostolių lygius.

Rekomendacijos

Su 0,9 mm gijele elkitės atsargiai, kad išvengtumėte lenkimo mažesniu nei gamintojo nurodytas spindulys. Naudokite tinkamą šviesolaidžių tvarkymą ir įtempimo sumažinimą montuodami skirstytuvą. Prieš sujungdami nuvalykite SC/UPC jungtis ir po montavimo atlikite galios matavimus, kad patvirtintumėte veikimą.
