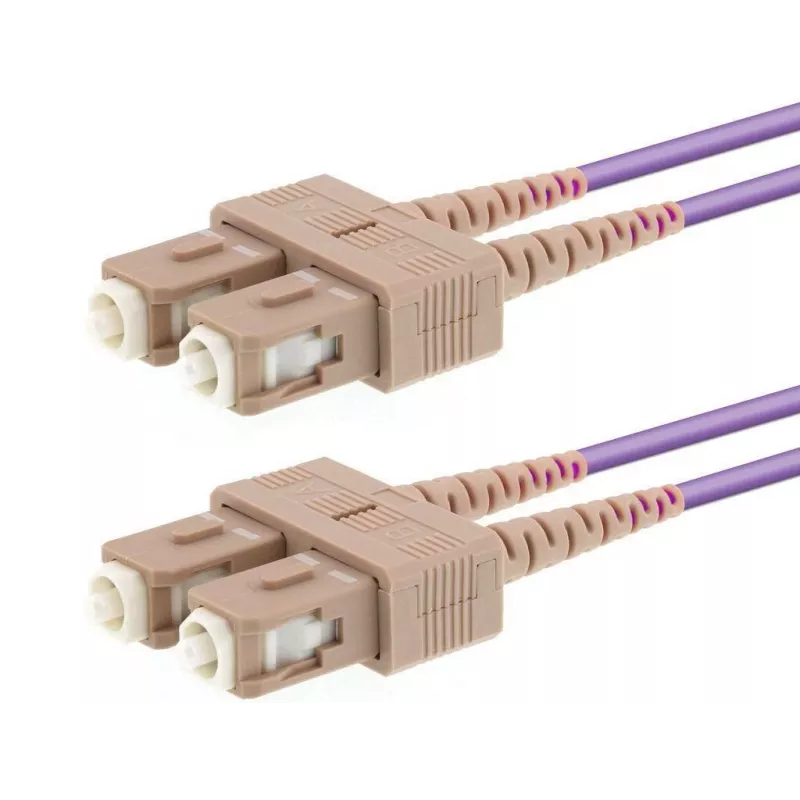

Šviesolaidinis kabelis LOGON AL5SCSC25I/4I OM4 SC–SC 25 m, 50 µm, pilnas dvipusis ryšys

LOGON AL5SCSC25I/4I yra 25 m OM4 daugiamodis šviesolaidinis kabelis, kurio abiejuose galuose yra SC jungtys SC–SC konfigūracijoje. Sukurtas pilnam dvipusiam duomenų perdavimui, šis 50 µm šerdies kabelis užtikrina patikimas didelės spartos jungtis trumpiems ir vidutiniams atstumams duomenų centruose, serverių patalpose ir telekomunikacijų įrenginiuose. OM4 specifikacija ir daugiamodė konstrukcija daro kabelį tinkamą didelio pralaidumo programoms, kuriose reikalingas stabilus signalo vientisumas ir mažas slopinimas.

Privalumai

OM4 šviesolaidis užtikrina didesnį pralaidumą ir ilgesnį pasiekiamumą, palyginti su žemesnės klasės daugiamodžiais šviesolaidžiais, leidžiantį stabiliai veikti sudėtingose tinklo aplinkose. Pilno dvipusio ryšio SC–SC galiniai įrenginiai supaprastina montavimą ir užtikrina tinkamą porų suderinimą dvikrypčiam ryšiui. 25 m ilgis suteikia lankstumo įprastoms jungtims tarp stovų ir įrangos, išlaikant mažus įterpimo nuostolius ir patikimą jungčių veikimą.

Tinka

• Duomenų centro aukštutinio ryšio ir jungiklių tarpusavio jungtims
• Serverių patalpų sujungimams ir pataisymams
• Telekomunikacijų spintoms ir įrangos stovams
• InfiniBand ir daugiamodžiams didelės spartos ryšiams

Pagrindinės specifikacijos

• Šviesolaidžio tipas: daugiamodis, 50 µm šerdis
• OM klasė: OM4, padidintam pralaidumui
• Jungties tipas: SC į SC, pilnas dvipusis ryšys
• Ilgis: 25 metrai
• Spalva: violetinė

Kaip naudoti

Prieš montuodami apžiūrėkite abi SC jungtis ir kabelį, ar nėra matomų pažeidimų. Nutieskite kabelį vengdami aštrių lenkimų ir suspaudimo; laikykitės rekomenduojamo minimalaus lenkimo spindulio daugiamodžiams šviesolaidžiams. Kietai įkiškite kiekvieną SC jungtį į atitinkamą SC prievadą, kol užsifiksuos jungties fiksatorius. Pilnam dvipusiam veikimui užtikrinkite, kad siuntimo ir priėmimo poros būtų prijungtos prie tinkamų tinklo įrangos prievadų. Po montavimo atlikite pagrindinius optinius testus, tokius kaip tęstinumo, įterpimo nuostolių ir, jei yra galimybė, OTDR patikras, kad patikrintumėte ryšio kokybę.

Rekomendacijos

Laikykite jungtis uždengtas gaubteliais, kai nenaudojamos, kad išvengtumėte užteršimo. Prieš sujungdami valykite jungčių galinius paviršius tinkamais šviesolaidžių valymo įrankiais. Venkite per didelio lenkimo ir įtempimo tiesiant, o atsarginį kabelį laisvai suvyniokite, kad išvengtumėte mikroįlinkių. Naudokite OM4 klasės siųstuvus-imtuvus ir įrangą, kad pasiektumėte suprojektuotą šio 50 µm daugiamodžio kabelio našumą.
