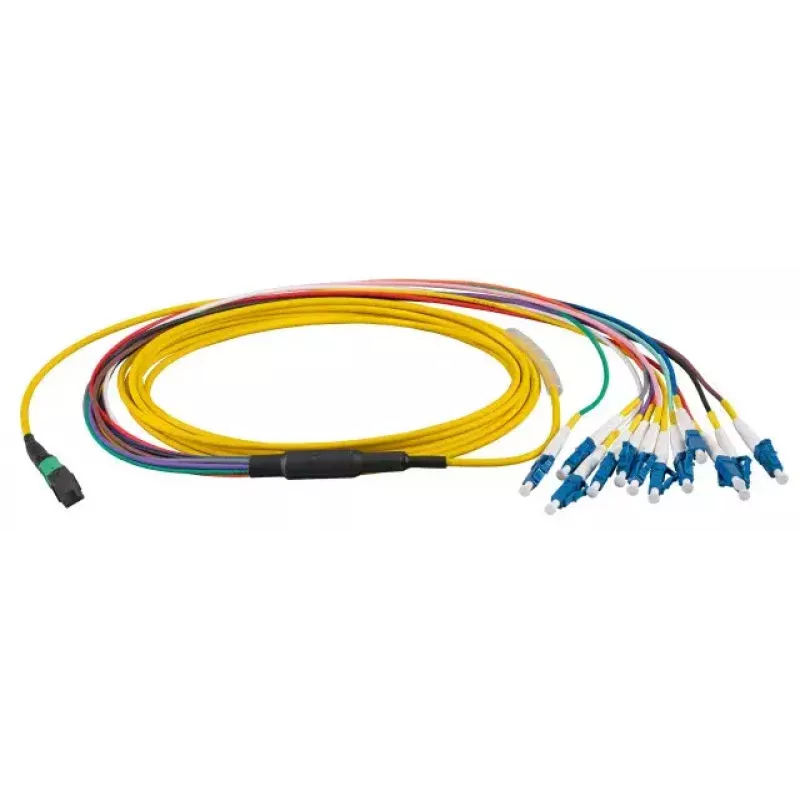

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOS2-3

EFB Elektronik MTPF12LCOS2-3 yra 3 m OS2 vienmodis šviesolaidinis kabelis su MTP® daugiaskaiduline jungtimi viename gale ir 12x LC dvigubomis jungtimis kitame. 9 µm šerdies skersmuo ir OS2 slopinimo charakteristikos užtikrina, kad šis magistralinis kabelis būtų skirtas didelės spartos duomenų perdavimui su mažais įterptiniais nuostoliais ilgais atstumais. Kabelis tinka struktūriniam kabeliavimui duomenų centruose, telekomunikacijų patalpose ir magistralinėse linijose, kur reikalingi tankūs lygiagretūs sujungimai.

Privalumai

Šis šviesolaidinis kabelis užtikrina kompaktišką didelio tankio sujungimą, naudojant MTP jungtį, kuri išskaidoma į dvylika LC jungčių, taip sumažinant stovo erdvę ir supaprastinant komutavimą tarp MPO/MTP magistralių ir įrangos su LC prievadais. OS2 vienmodė konstrukcija su 9 µm šerdies skersmeniu užtikrina mažą slopinimą ir stabilų veikimą ilgos siekos jungtims. 3 m ilgis suderina valdymo patogumą komutavimo koridoriuose ir įrangos spintose, išlaikant signalo vientisumą trumpiems ir vidutiniams magistraliniams segmentams.

Tinka

• Duomenų centrų magistralėms tarp MTP/MPO skydų ir LC pagrindu veikiančių komutatorių ar siųstuvų-imtuvų
• Didelio tankio lygiagrečios optikos diegimams (pvz., 40G, 100G sistemoms, naudojančioms MPO/MTP)
• Telekomunikacijų ir miestelių magistraliniam kabeliavimui, reikalaujančiam OS2 vienmodžio veikimo
• MPO/MTP kasečių ir komutacinių skydų sujungimui su LC prievadais

Pagrindinės specifikacijos

• Ilgis: 3 m
• Skaidulos tipas: Vienmodė OS2
• Šerdies skersmuo: 9 µm
• Jungtis A: MTP daugiaskaidulė (12 skaidulų)
• Jungtis B: 12 × LC dviguba
• Tipinis pritaikymas: Magistralinis / komutacinis kabelis tarp MPO/MTP ir LC prievadų

Kaip naudoti

Prijunkite MTP galą prie MPO/MTP prievado kasetėje, magistraliniame skydelyje ar komutatoriaus modulyje ir nuveskite 12 LC jungčių prie atitinkamų LC prievadų aktyvioje įrangoje ar komutaciniuose skydeliuose. Prieš sujungdami įsitikinkite, kad jungtys švarios, kad išvengtumėte užteršimo ir signalo praradimo. Išlaikykite tinkamą lenkimo spindulį ir pritvirtinkite kabelį prie kabelių valdymo elementų, kad išvengtumėte įtempimo ar staigių lenkimų montavimo ir eksploatavimo metu.

Rekomendacijos

Naudokite pramoninius valymo įrankius MTP ir LC jungtims, prieš paleidžiant patikrinkite poliškumą ir skaidulų atvaizdavimą, ir pažymėkite abu galus, kad supaprastintumėte būsimą priežiūrą. Tankiems įrenginiams naudokite šį kabelį kartu su atitinkamomis MTP kasetėmis ar išskaidymo moduliais ir laikykitės gamintojo nurodymų dėl įterptinių nuostolių ir jungčių valdymo.
