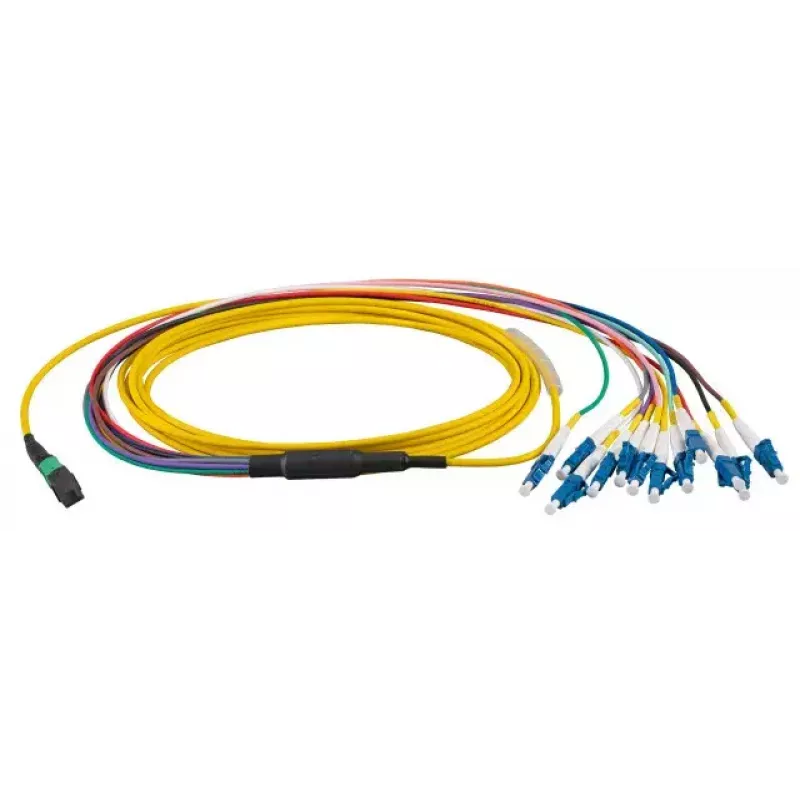

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOS2-5 5 m

EFB Elektronik MTPF12LCOS2-5 yra 5 m ilgio OS2 vienmodis šviesolaidinis kabelis su MTP daugiaskaiduline jungtimi viename gale ir 12 LC simplex jungčių kitame. Su 9 µm šerdies skersmeniu ir OS2 perdavimui optimizuota konstrukcija, kabelis palaiko sparčiuosius duomenų ryšius su mažu silpnimu ir minimalia modaline dispersija. Konstrukcija skirta struktūriniam kabeliavimui aplinkose, kuriose reikalingos patikimos, didelio tankio jungtys ir nuspėjamas optinis veikimas.

Privalumai

Kabelis suteikia kompaktišką, didelio tankio jungčių sprendimą, sujungiant MTP magistralinę sąsają su daugybe LC galinių jungčių, taip sumažinant skydų erdvės poreikį ir supaprastinant kryžmines jungtis. Jo OS2 vienmodis pluoštas pasižymi mažais įterpimo nuostoliais ir didesniu atstumu, palyginti su daugiamodėmis alternatyvomis. Gamykloje užbaigti galai ir standartizuoti jungčių tipai sutrumpina montavimo laiką ir padeda užtikrinti pastovų optinį veikimą visose jungtyse.

Tinka

• Duomenų centrų magistralėms ir kryžminių jungčių įrengimui
• Didelio našumo kompiuterijos ir serverių tarpusavio jungtims
• Telekomunikacijų ir paslaugų tiekėjų šviesolaidinėms linijoms
• Optiniams paskirstymo skydams ir didelio tankio stovams

Pagrindinės specifikacijos

• Pluošto tipas: OS2 vienmodis
• Ilgis: 5 m
• Šerdies skersmuo: 9 µm
• Jungtis A: MTP daugiaskaidulinė jungtis (12 skaidulų)
• Jungtis B: 12 × LC simplex jungtys
• Poliravimo tipas: APC/UPC, priklausomai nuo gamyklinio užbaigimo (patikrinti gaminio variantą)
• Tipinis naudojimas: vidaus, stovas-stovas ir skydų jungtys

Kaip naudoti

Įstatykite MTP jungtį į atitinkamą MTP prievadą paskirstymo skyde arba aktyviajame įrenginyje, užtikrindami teisingą poliškumą ir išlygiavimą. Nutieskite 5 m kabelį per kabelių valdymo takus ir prijunkite kiekvieną LC jungtį prie atitinkamų LC prievadų priimančiajame paskirstymo skyde arba siųstuvų-imtuvų moduliuose. Prieš sujungdami patikrinkite jungčių švarą, kad išvengtumėte su užterštumu susijusių nuostolių; naudokite pluošto tikrinimo mikroskopą ir patvirtintus valymo įrankius. Po montavimo atlikite optinius nuostolių ir vientisumo testus, kad patvirtintumėte laukiamą veikimą.

Rekomendacijos

Klojimo metu laikykitės didesnių lenkimo spindulių nei pluošto gamintojo rekomenduojamas minimumas, nenaudojamas jungtis laikykite su dangteliais ir pasirinkite teisingą poliravimo tipą bei poliškumą savo sistemai. Ilgalaikiam patikimumui didelio tankio įrenginiuose, pažymėkite abu galus ir dokumentuokite MTP ir LC galinių jungčių atitikimą.
