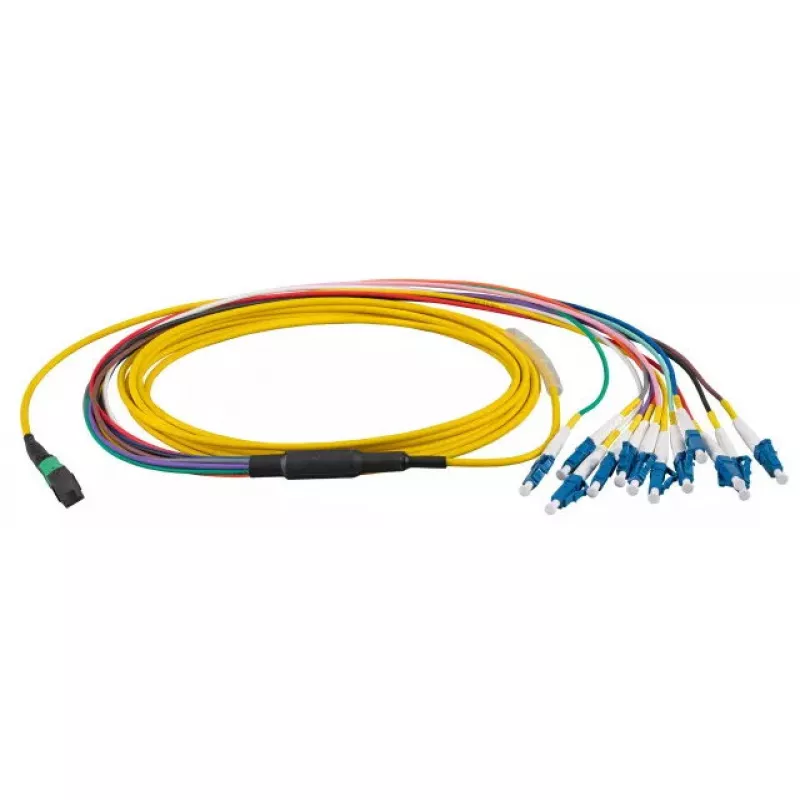

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOS2-2

EFB Elektronik MTPF12LCOS2-2 yra 2 m ilgio OS2 vienmodis šviesolaidinis kabelis, skirtas didelio tankio jungtims. Viename gale jis turi vieną MTP daugiaskaidulę jungtį, o kitame – dvylika LC jungčių, todėl tai kompaktiškas sprendimas, leidžiantis išskaidyti 12 skaidulų magistralę į atskirus LC galus. Kabelis naudoja 9 µm vienmodę šerdį, kuri palaiko ilgo nuotolio, mažų nuostolių optinį perdavimą, tinkantį šiuolaikinei didelės spartos tinklo aplinkai, pvz., duomenų centrams ir telekomunikacijų stovams.

Privalumai

Šis daugiafunkcis šviesolaidinis mazgas sujungia tankumą ir valdomumą, sujungdamas MTP sąsają su atskirais LC išėjimais. OS2 vienmodė konstrukcija su 9 µm šerdimi sumažina silpnėjimą ir modalinę dispersiją, užtikrindama stabilius didelio pralaidumo signalus. 2 m ilgio kabelis yra patogus jungtims stovų viduje arba tarp gretimų įrenginių, o tvirti jungčių korpusai sumažina mechaninių pažeidimų riziką montavimo ir perkonfigūravimo metu.

Tinka

• Duomenų centro magistralėms ir sujungimams tarp MTP magistralių ir LC pagrindu veikiančios įrangos
• Didelės spartos tinklo jungtims, įskaitant 10G, 40G ir 100G diegimus, kai reikalingas MTP–LC išskaidymas
• Telekomunikacijų stovams, optiniams paskirstymo rėmams ir serverių jungtims

Pagrindinės specifikacijos

• Skaidulos tipas: OS2, vienmodė
• Šerdies skersmuo: 9 µm
• Jungtis (A galas): MTP daugiaskaidulė jungtis, 12 skaidulų
• Jungtis (B galas): 12 × LC jungčių
• Ilgis: 2 m
• Režimas: vienmodis, skirtas ilgo nuotolio mažų nuostolių perdavimui
• Konstrukcija: vidaus patalpoms skirta konstrukcija su sustiprintomis jungčių apsaugomis

Kaip naudoti

Įstatykite MTP jungtį į atitinkamą MTP adapterį arba kasetę paskirstymo skydelyje, užtikrindami teisingą orientaciją ir saugų skląsčio užsifiksavimą. Nutieskite 2 m kabelį iki tikslinės įrangos ir prijunkite LC jungtis prie įrenginių LC prievadų, laikydamiesi teisingo poliškumo ir kanalų atvaizdavimo. Venkite staigių lenkimų ir išlaikykite tinkamą lenkimo spindulį montavimo metu. Po įrengimo patikrinkite kiekvieną kanalą tinkama optine tikrinimo įranga, kad patikrintumėte įterpimo nuostolius ir vientisumą.

Rekomendacijos

Norint užtikrinti geriausią veikimą, kabelį laikykite ir tvarkykite už jungčių apsaugų, nenaudojamas jungtis laikykite uždengtas dulkių gaubteliais, o prieš sujungdami jungtis naudokite valymo įrankius. Išlaikykite bent 30 mm lenkimo spindulį vienmodėms skaiduloms ir venkite per didelės traukimo jėgos. Naudokite šį 2 m MTP–LC mazgą trumpoms jungtims stovo viduje arba tarp gretimų stovų, kai reikalingas 12 skaidulų išskaidymas.
