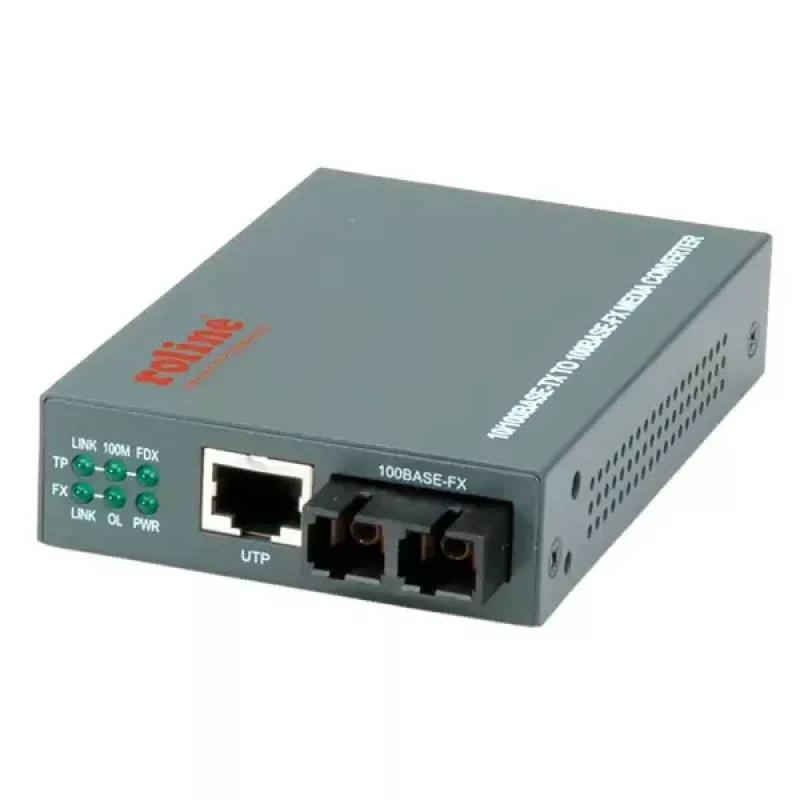

Spartusis eterneto keitiklis ROLINE RC-100FX/SC

„ROLINE RC-100FX/SC“ spartusis eterneto keitiklis užtikrina terpės keitimą tarp STP (RJ-45) vario ir daugiamodės SC šviesolaidžio. Jis palaiko 100 Mbit/s duomenų perdavimą ir priima 50/125 µm daugiamodį šviesolaidį, kurio didžiausias jungties atstumas – 2000 m. Pakuotėje yra keitiklis, 7,5 V nuolatinės srovės 500 mA maitinimo šaltinis ir instrukcija. Spalva: pilka. Pastaba: įrenginys neatlieka kartotuvo funkcijos.

Privalumai

Šis keitiklis užtikrina sklandų ryšį tarp STP vario ir SC daugiamodžio šviesolaidžio, leidžia paprastai įdiegti mišrios terpės tinkluose. Įrenginys palaiko 100 Mbit/s sparčiojo eterneto našumą ir turi atskirą išorinį maitinimo šaltinį, kad būtų galima nedelsiant pradėti naudoti. Jo grįžtamojo ryšio funkcija palengvina testavimą ir gedimų šalinimą be papildomų įrankių.

Tinka

• Tinklo segmentų išplėtimui daugiamodžiu šviesolaidžiu iki 2000 m
• STP (RJ-45) įrenginių prijungimui prie SC daugiamodžio šviesolaidžio linijų
• Tinklo priežiūrai ir diagnostikai naudojant grįžtamojo ryšio testavimą

Pagrindinės specifikacijos

• Modelis: ROLINE RC-100FX/SC (MPN: 21.13.1071, EAN: 7611990167760)
• Duomenų perdavimo sparta: 100 Mbit/s
• Prievadai: 1 × eterneto LAN (RJ-45), 1 × SC šviesolaidis (daugiamodis)
• Šviesolaidžio tipas ir maks. atstumas: 50/125 µm daugiamodis, iki 2000 m
• Maitinimas: išorinis maitinimo šaltinis 7,5 V nuolatinės srovės, 500 mA (pridedamas)
• Spalva: pilka

Kaip naudoti

Prijunkite RJ-45 STP kabelį nuo savo vario eterneto įrenginio prie keitiklio RJ-45 prievado ir prijunkite daugiamodį SC šviesolaidį prie SC jungties. Įjunkite pridedamą 7,5 V nuolatinės srovės, 500 mA maitinimo šaltinį į keitiklį, o tada į elektros lizdą. Patikrinkite ryšio šviesos diodus ir, jei reikia, naudokite grįžtamojo ryšio funkciją pagrindiniams ryšio testams ir gedimų šalinimui atlikti kaip tinklo priežiūros dalį.

Rekomendacijos

Įrenkite keitiklį nedulkėtoje, sausoje aplinkoje ir venkite per didelio šviesolaidžio kabelio lenkimo. Naudokite 50/125 µm daugiamodį šviesolaidį, kad pasiektumėte nurodytą 2000 m atstumą. Nesitikėkite kartotuvo funkcionalumo; signalo regeneravimui ilgesniems ar keliems segmentams naudokite specialius kartotuvus arba komutatorius.
