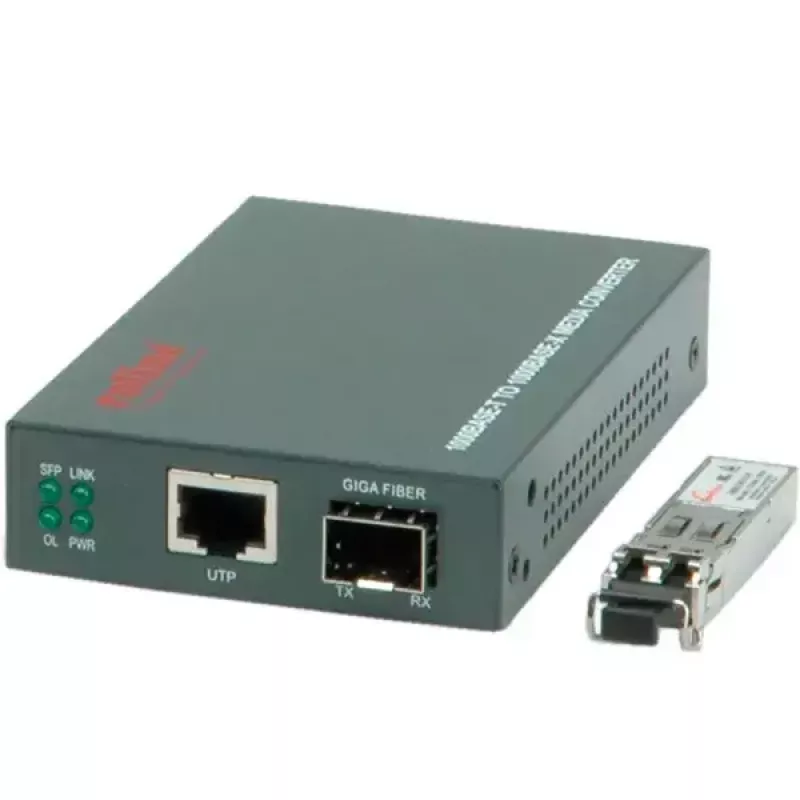

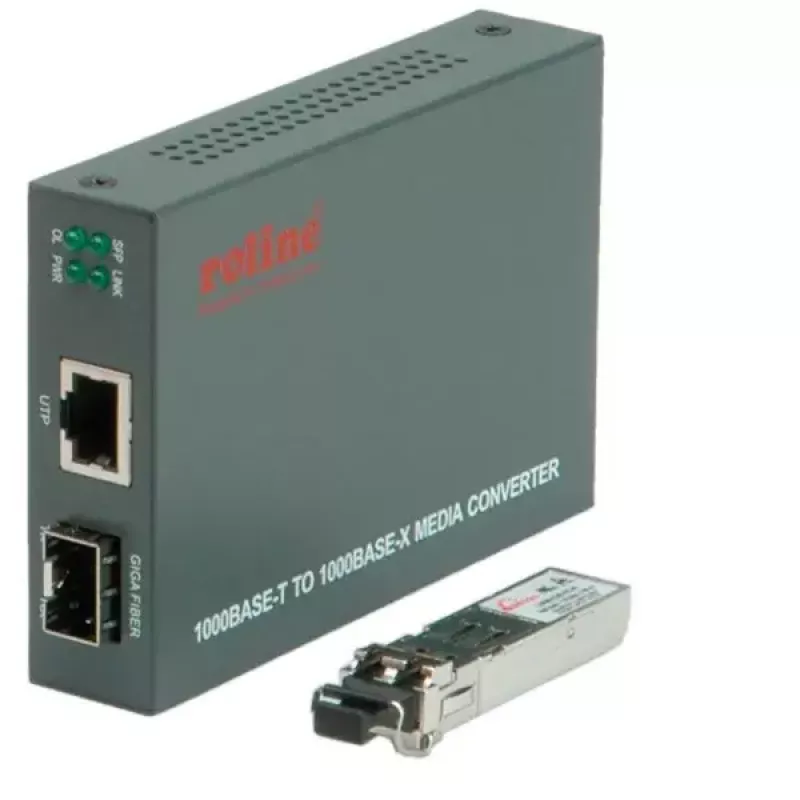

Gigabit Converter ROLINE 21.13.1069 RJ45 į LC

„ROLINE“ gigabitinis keitiklis 21.13.1069 leidžia atlikti laikmenos keitimą tarp ekranuotos RJ-45 varinės jungties ir LC daugiamodės šviesolaidinės linijos greičiu iki 1000 Mb/s. Tiekiamas su iš anksto sukonfigūruotu „Mini-GBIC“ (SX/LC daugiamodis), keitiklis palaiko šviesolaidžio pasiekiamumą iki 500 m naudojant 50/125 µm daugiamodį šviesolaidį ir yra skirtas vario ir šviesolaidžio segmentų integravimui į mišrius kabelinius tinklus.

Privalumai

Šis keitiklis užtikrina skaidrų visų eterneto paketų tipų keitimą be paketo ilgio apribojimo ir palaiko automatinį derėjimąsi bei „Auto-MDI/MDI-X“ RJ-45 prievade. Įrenginys siūlo ryšio perdavimą tarp vario ir šviesolaidžio, SFP suderinamą šviesolaidžio jungtį lankstiems šviesolaidžio siųstuvų-imtuvų pasirinkimams ir pasirinktinas tvirtinimo galimybes, įskaitant DIN bėgelio arba centrinės važiuoklės montavimą centralizuotam maitinimui ir pasirinktinam rezervavimui. Jis atitinka standartus (IEEE 802.3ab, 802.3z) ir pasižymi mažu energijos suvartojimu.

Tinka

• Gigabitinių varinių komutatorių ar įrenginių prijungimui prie daugiamodžių LC šviesolaidinių linijų
• Tinklo segmentų pratęsimui iki 500 m naudojant 50/125 µm daugiamodį šviesolaidį
• Aplinkoms, kuriose reikalingas skaidrus laikmenos keitimas su SFP lankstumu

Pagrindinės specifikacijos

• Tinklo prievadai: 1x ekranuotas RJ-45, 1000 Mb/s, automatinis derėjimasis, „Auto-MDI/MDI-X“; 1x SFP jungtis su iš anksto sukonfigūruotu „Mini-GBIC“ (SX/LC daugiamodis)
• Šviesolaidžio pasiekiamumas: iki 500 m naudojant 50/125 µm daugiamodį šviesolaidį (RC-1000SX/LC)
• Standartai: IEEE 802.3ab, IEEE 802.3z
• Maitinimas: Darbinė įtampa +5 iki +12 V nuolatinės srovės (±5 %), maksimalus suvartojimas 2 W prie 7,5 V
• Matmenys (P×G×A): 108 × 72,5 × 23 mm
• Turinys: Keitiklis, maitinimo blokas, ROLINE Mini-GBIC Modul SX/LC Multimode (21.14.3500), vadovas

Kaip naudoti

Įdėkite iš anksto sukonfigūruotą „Mini-GBIC“ į SFP lizdą, jei dar neįdėtas, prijunkite ekranuotą RJ-45 varinį kabelį prie RJ-45 prievado ir daugiamodį LC šviesolaidį prie LC jungties. Pritaikykite tinkamą nuolatinės srovės maitinimą nurodytame diapazone. Keitiklis atliks automatinį derėjimąsi su ryšio partneriu ir užtikrins ryšio perdavimą tarp vario ir šviesolaidžio. Montuojant stove ar centralizuotai, įrenkite įrenginį suderinamoje centrinėje važiuoklėje arba, jei reikia, pritvirtinkite ant DIN bėgelio.

Rekomendacijos

Naudokite 50/125 µm daugiamodį šviesolaidį nurodytam 500 m pasiekiamumui ir įsitikinkite, kad „Mini-GBIC“ tipas (SX/LC daugiamodis) atitinka šviesolaidžio ir nuotolinio siųstuvo-imtuvo charakteristikas. Palaikykite maitinimą +5 iki +12 V nuolatinės srovės diapazone ir laikykitės geriausios įžeminimo bei ekranavimo praktikos integruojant ekranuotus RJ-45 kabelius į šviesolaidžio infrastruktūrą.
