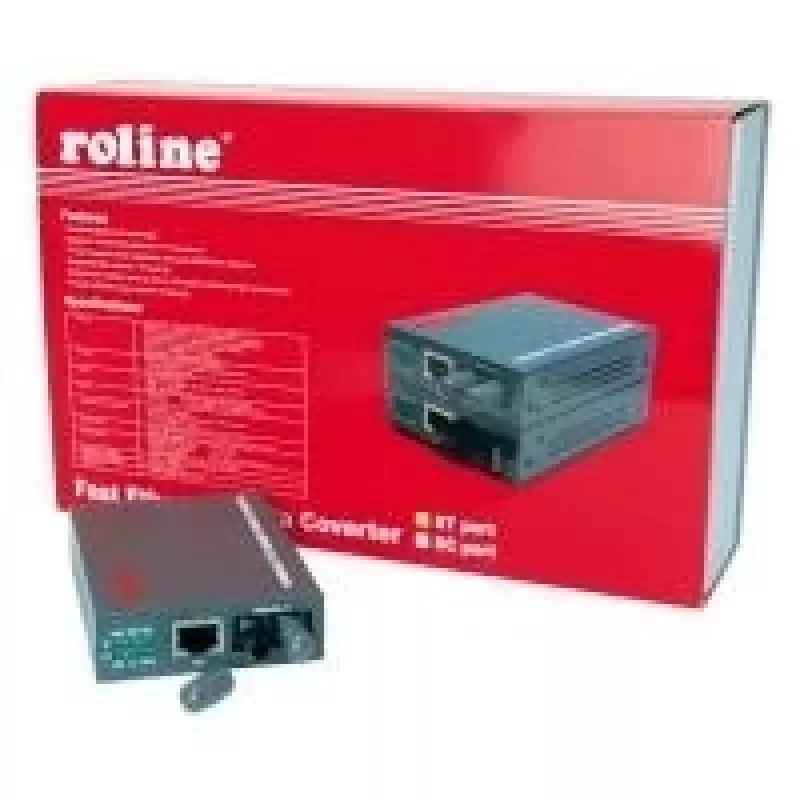

Greitojo eterneto keitiklis ROLINE RC-100FX/ST

ROLINE RC-100FX/ST greitojo eterneto keitiklis užtikrina laikmenų keitimą tarp ekranuotos vytos poros (STP) ir daugiamodės ST šviesolaidžio jungties, leidžiant RJ-45 eterneto įrenginius prijungti prie ST šviesolaidžio nuorodų. Jis palaiko 100 Mbit/s duomenų perdavimą, turi grįžtamojo ryšio bandymo funkciją diagnostikai ir maitinamas pateiktu išoriniu maitinimo adapteriu. Kompaktiškas pilkas korpusas yra 72,5 x 108 x 23 mm matmenų.

Privalumai

Šis keitiklis leidžia sklandžiai keisti iš RJ-45 į daugiamodį ST šviesolaidį, palaikant mišrias kabelių sistemas, derinančias ekranuotą varinę ir šviesolaidžio segmentus. Jis palaiko maksimalų šviesolaidžio atstumą iki 2000 m, kai naudojamas 50/125 µm daugiamodis šviesolaidis, ir turi integruotą grįžtamąjį ryšį paprastam testavimui ir trikčių šalinimui. Įrenginys maitinamas pridedamu 7,5 V DC, 500 mA išoriniu maitinimo šaltiniu.

Tinka

• 100 Mbit/s eterneto tinklų išplėtimui per daugiamodį ST šviesolaidį
• RJ-45 įrenginių prijungimui prie ST šviesolaidžio infrastruktūros
• Mišrioms kabelių sistemoms, derinančioms STP varinius ir daugiamodžius šviesolaidžius
• Pagrindiniam tinklo testavimui ir trikčių šalinimui naudojant grįžtamojo ryšio funkciją

Pagrindinės specifikacijos

• Gaminys: ROLINE RC-100FX/ST greitojo eterneto keitiklis
• Duomenų perdavimo sparta: 100 Mbit/s
• Prievadai: 1 x RJ-45 (Ethernet LAN), 1 x ST šviesolaidis
• Šviesolaidžio tipas: Daugiamodis (50/125 µm)
• Maksimalus šviesolaidžio atstumas: iki 2000 m (su 50/125 µm šviesolaidžiu)
• Maitinimo šaltinis: išorinis 7,5 V DC, 500 mA (pridedamas)
• Spalva: pilka
• Matmenys (P x I x A): 72,5 x 108 x 23 mm
• Turinys: keitiklis, maitinimo šaltinis, instrukcija

Kaip naudoti

Prijunkite RJ-45 eterneto kabelį nuo savo tinklo įrenginio prie keitiklio LAN prievado ir prijunkite daugiamodį ST šviesolaidžio kabelį prie ST šviesolaidžio jungties. Įjunkite pridedamą 7,5 V DC, 500 mA maitinimo adapterį į įrenginį ir elektros lizdą. Patikrinkite nuorodos/aktyvumo indikatorius prijungtuose įrenginiuose ir, jei reikia atlikti pagrindinį tęstinumo ar diagnostinį testą, naudokite grįžtamojo ryšio funkciją.

Rekomendacijos

Naudokite 50/125 µm daugiamodį ST šviesolaidį, kad pasiektumėte nurodytą maksimalų iki 2000 m atstumą. Užtikrinkite tinkamą ST jungčių tvarkymą ir valymą, kad išlaikytumėte signalo kokybę. Padėkite keitiklį sausoje, vėdinamoje vietoje ir venkite ekstremalių temperatūrų ar drėgmės poveikio.
