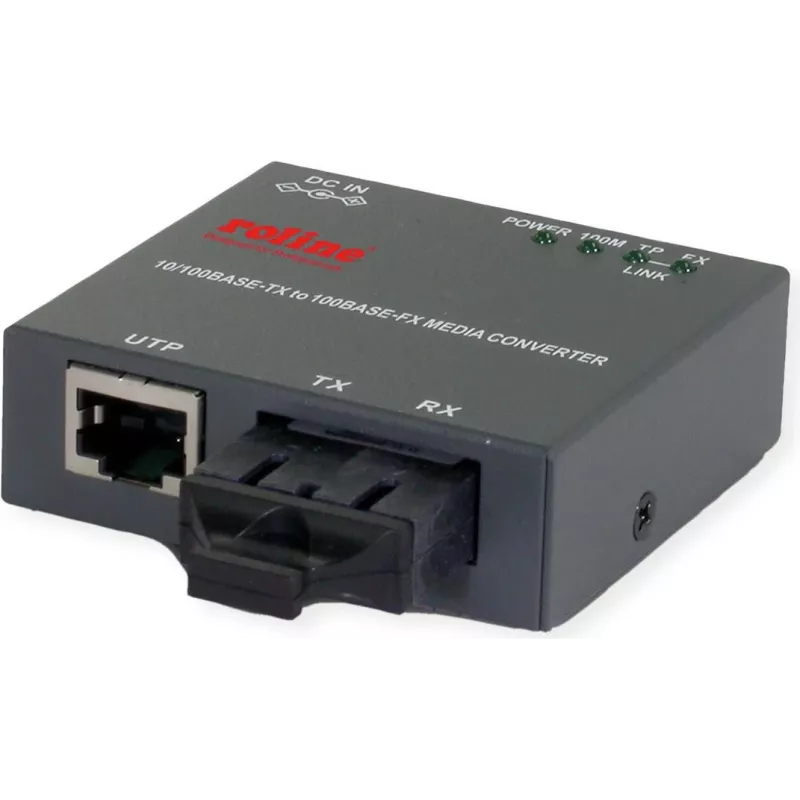

Tinklo medijos keitiklis ROLINE 21.13.1132 100 Mbit/s 100Base-TX 100Base-FX

Kompaktiškas tinklo medijos keitiklis ROLINE 21.13.1132 konvertuoja greitąjį eterneto TP prievadą (RJ45) į daugiarežimį šviesolaidį su SC jungtimi. Jis palaiko 100 Mbit/s duomenų perdavimo spartą ir siūlo paprastą sprendimą, skirtą 100Base-TX varinių tinklų prijungimui prie 100Base-FX šviesolaidinių segmentų aplinkose, kuriose reikalingas optinis kabelių sujungimas.

Privalumai

Šis keitiklis siūlo paprastą vienas su vienu konvertavimą tarp vario ir daugiarežimio šviesolaidžio, užima mažai vietos ir nereikalauja sudėtingos konfigūracijos. Su standartine SC šviesolaidžio jungtimi ir greitojo eterneto palaikymu jis užtikrina suderinamumą su įprasta tinklo įranga ir stabilų 100 Mbit/s ryšį. Dėl kompaktiško, juodo korpuso ir mažo svorio jis puikiai tinka montuoti ten, kur ribota stovo ar lentynos vieta.

Tinka

• 100 Mbit/s eterneto tinklo praplėtimui daugiarežimiu šviesolaidžiu
• Varinių jungiklių ar maršrutizatorių prijungimui prie šviesolaidinių linijų
• Atskirų tinklo segmentų sujungimui biuruose, mokyklose ir mažose duomenų paskirstymo patalpose
• Aplinkose, kuriose reikalinga galvaninė izoliacija arba ilgesni šviesolaidiniai atstumai

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s
• Eterneto prievadas: 1 x 100Base-TX (RJ45)
• Šviesolaidžio prievadas: 100Base-FX su SC jungtimi (daugiarežimis)
• Eterneto sąsajos tipas: greitasis eternetas
• Gaminio spalva: juoda
• Svoris: 0,15 kg

Kaip naudoti

Prijunkite RJ45 kabelį iš jungiklio ar maršrutizatoriaus į keitiklio 100Base-TX prievadą, o daugiarežimį šviesolaidžio kabelį su SC jungtimi – į 100Base-FX prievadą. Įrenginį maitinkite pagal gamintojo instrukcijas (išorinis maitinimo adapteris arba integruotas maitinimo įvadas, priklausomai nuo modelio). Prijungę patikrinkite ryšio / aktyvumo LED indikatorius ant keitiklio ir prijungtos įrangos, kad įsitikintumėte, jog sėkmingai užmegztas 100 Mbit/s ryšys.

Rekomendacijos

Naudokite atitinkamos klasės daugiarežimį šviesolaidį (pvz., OM1–OM4) ir užtikrinkite, kad SC jungtys būtų švarios ir tinkamai įstatytos. Laikykite varinius ir šviesolaidinius kabelius atskirai, kaip reikalaujama kabelių tvarkymo ir saugos sumetimais. Patikrinkite suderinamumą su esama tinklo įranga ir, jei reikia, sukonfigūruokite ryšio parametrus prijungtuose įrenginiuose.
