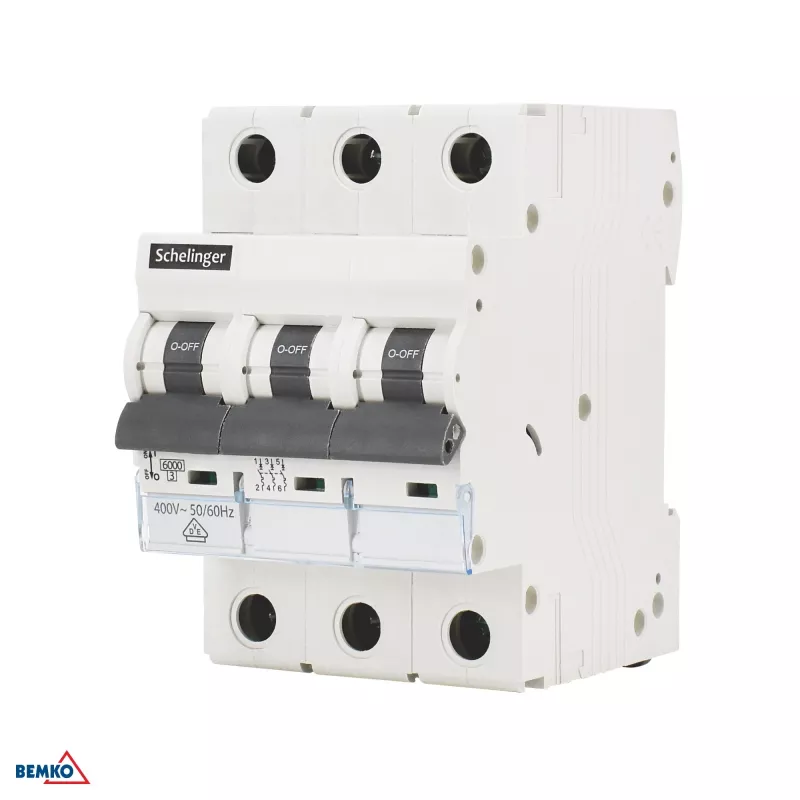

SCHELINGER automatinis jungiklis 6 kA, 3P, C, 50 A, VDE

SCHELINGER A02-G8-3P-C50 yra aukštos kokybės miniatiūrinis automatinis jungiklis (MCB), skirtas patikimai apsaugai nuo viršsrovių ir trumpųjų jungimų elektros instaliacijose. Su 3 polių konfigūracija, C kreivės išjungimo charakteristika ir vardine srove 50 A, šis MCB idealiai tinka apsaugoti grandines su vidutinėmis įsijungimo srovėmis, pvz., maitinančias variklius, transformatorius ir apšvietimo sistemas. Jis atitinka IEC/EN 60898-1 ir VDE standartus, užtikrinančius saugumą ir veikimą.

Privalumai

Šis MCB pasižymi kompaktišku dizainu, leidžiančiu lengvai montuoti ant standartinių 35 mm DIN bėgių. C kreivė užtikrina greitą atsaką į trumpuosius jungimus, toleruojant laikinas perkrovas, taip sumažinant klaidingus išjungimus. Aiškus ĮJUNGIMO/IŠJUNGIMO padėties indikatorius supaprastina priežiūrą ir trikčių šalinimą. Su 6 kA išjungimo galia jis užtikrina patikimą apsaugą gyvenamosiose ir komercinėse patalpose.

Tinka

• Viršsrovių ir trumpųjų jungimų apsaugai skirstomuosiuose skyduose
• Apšvietimo grandinių, kištukinių lizdų ir smulkių prietaisų apsaugai
• Komercinėms ir pramoninėms elektros sistemoms, reikalaujančioms C kreivės charakteristikų

Pagrindinės specifikacijos

• Gamintojas: SCHELINGER
• Modelis: A02-G8-3P-C50
• Tipas: Miniatiūrinis automatinis jungiklis (MCB)
• Polių skaičius: 3P (3 poliai)
• Vardinė srovė: 50 A
• Išjungimo kreivė: C kreivė
• Trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Standartai: IEC/EN 60898-1, VDE
• Montavimas: DIN bėgis (35 mm)
• Gnybtų tipas: Sraigtiniai gnybtai
• Gnybtų talpa: Kietas iki 25 mm², lankstus iki 16 mm²
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Energijos ribojimo klasė: 3
• Darbinė temperatūra: -25°C iki +55°C
• Laikymo temperatūra: -40°C iki +70°C
• Indikatorius: ĮJUNGIMO/IŠJUNGIMO padėties indikatorius

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite tinkamą parinkimą ir montavimą, atliekamą kvalifikuoto elektriko. Šis MCB tinka naudoti TN, TT ir IT sistemose. Visada laikykitės vietinių elektros kodeksų ir taisyklių.
