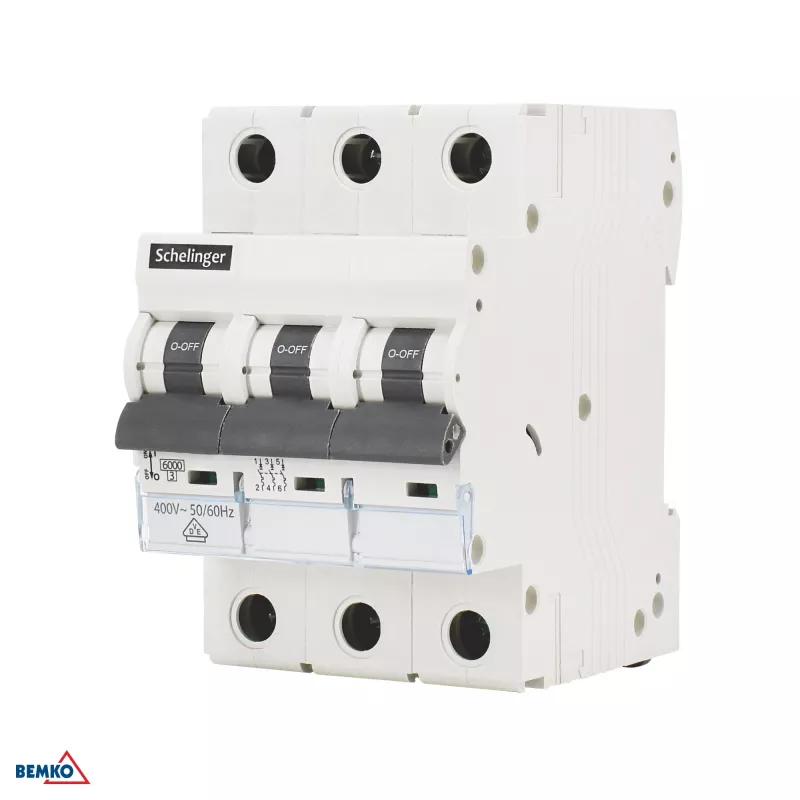

SCHELINGER automatinis jungiklis 6 kA, 3P, B, 10 A, VDE

SCHELINGER A02-G8-3P-B10 yra aukštos kokybės miniatiūrinis automatinis jungiklis (MCB), skirtas patikimai apsaugai nuo viršsrovių elektros instaliacijose. Su 3 polių konfigūracija, 10 A vardine srove ir B išjungimo charakteristika užtikrina saugų veikimą gyvenamosiose ir komercinėse patalpose. Sertifikuotas pagal VDE ir CE standartus, šis MCB pasižymi tvirtu veikimu su 6 kA išjungimo galia.

Privalumai

Šis MCB užtikrina tikslią apsaugą nuo perkrovų ir trumpųjų jungimų, o B kreivė tinka varžinėms ir lengvoms indukcinėms apkrovoms. Kompaktiškas 3 modulių dizainas (54 mm) taupo vietą ant DIN bėgio. Aiškus ĮJUNGIMO / IŠJUNGIMO padėties indikatorius supaprastina priežiūrą ir trikčių šalinimą.

Tinka

• Gyvenamųjų namų elektros skydams
• Komercinių pastatų skirstomiesiems skydams
• Lengvosios pramonės valdymo spintoms
• Apšvietimo grandinių, kištukinių lizdų ir mažų prietaisų apsaugai

Pagrindinės specifikacijos

• Prekės ženklas: SCHELINGER
• Modelis: A02-G8-3P-B10
• Produkto tipas: Miniattūrinis automatinis jungiklis (MCB)
• Polių skaičius: 3P (3 poliai)
• Vardinė srovė (In): 10 A
• Išjungimo charakteristika: B
• Vardinė trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis (35 mm)
• Standartas: IEC/EN 60898-1
• Sertifikavimas: VDE, CE
• Elektrinis patvarumas: ≥ 10 000 ciklų
• Mechaninis patvarumas: ≥ 20 000 ciklų
• Gnybtų talpa: iki 25 mm² (kieta), 16 mm² (lanksti)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Aplinkos darbinė temperatūra: nuo -25°C iki +55°C
• Energijos ribojimo klasė: 3
• Jungimo tipas: varžtiniai gnybtai
• Indikatorius: ĮJUNGIMO / IŠJUNGIMO padėties indikatorius
• Modulio plotis: 3 moduliai (apie 54 mm)
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV

Rekomendacijos

Siekiant optimalios apsaugos, įsitikinkite, kad MCB sumontavo kvalifikuotas elektrikas ir kad apkrova neviršija vardinės srovės. Šis įrenginys tinka naudoti TN, TT ir IT sistemose.
