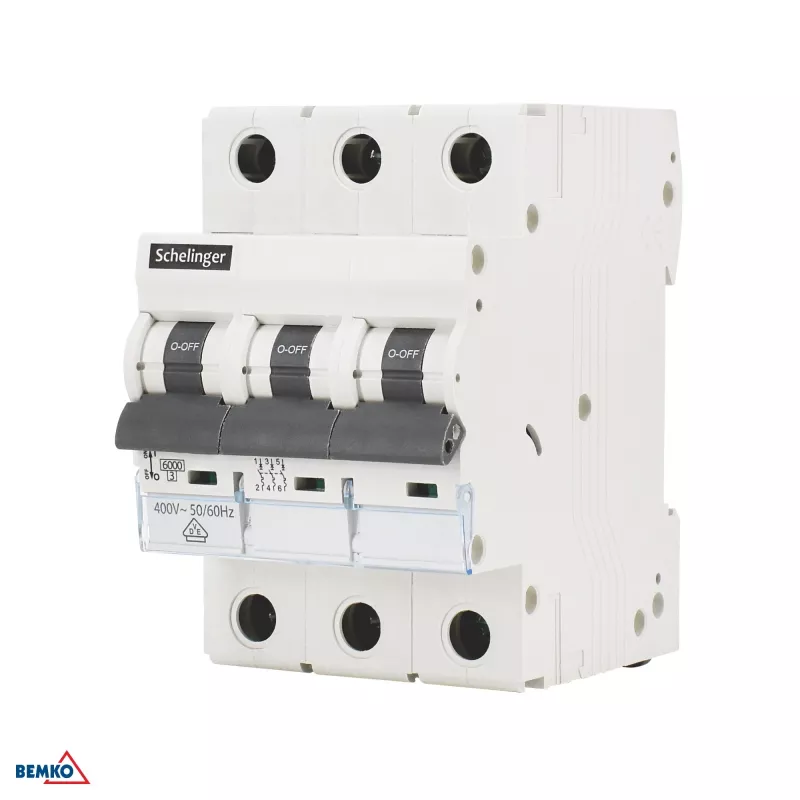

SCHELINGER Miniature Circuit Breaker 6kA 3P C 10A VDE

SCHELINGER A02-G8-3P-C10 yra aukštos kokybės miniatiūrinis automatinis jungiklis (MCB), skirtas patikimai apsaugai nuo perkrovų ir trumpųjų jungimų elektros instaliacijose. Su 3 polių konfigūracija, C kreivės išjungimo charakteristika ir 6 kA išjungimo galia, šis MCB idealiai tinka apsaugoti grandines su indukcinėmis apkrovomis arba didelėmis įsijungimo srovėmis. Jis atitinka EN 60898-1 ir VDE standartus, užtikrinančius saugumą ir veikimą.

Privalumai

Šis MCB užtikrina tvirtą apsaugą su 10 A vardine srove ir 400 V kintamosios srovės vardine įtampa. Jo montavimas ant DIN bėgelio (35 mm) supaprastina montavimą skirstomuosiuose skyduose. Sraigtiniai gnybtai priima laidininkus iki 25 mm², užtikrindami saugų sujungimą. Su 10 000 ciklų elektriniu patvarumu ir 20 000 ciklų mechaniniu patvarumu, jis užtikrina ilgalaikį veikimą. IP20 apsaugos klasė apsaugo nuo pirštų prisilietimo.

Tinka

• Gyvenamųjų ir komercinių patalpų elektros skydams
• Apšvietimo, šildymo ir variklių grandinių apsaugai
• Programoms, kurioms reikalinga C kreivės išjungimo charakteristika (pvz., transformatoriai, liuminescencinis apšvietimas)

Pagrindinės specifikacijos

• Gaminio tipas: Miniattūrinis automatinis jungiklis (MCB)
• Polių skaičius: 3 poliai (3P)
• Vardinė srovė: 10 A
• Išjungimo charakteristika: C kreivė
• Trumpojo jungimo išjungimo galia: 6 kA
• Vardinė įtampa: 400 V AC
• Montavimo tipas: DIN bėgelis (35 mm)
• Standartų atitikimas: EN 60898-1, VDE
• Dažnis: 50/60 Hz
• Apsaugos klasė: IP20 (gnybtai)
• Gnybtų talpa: Iki 25 mm² (laidininkas)
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Darbinės temperatūros diapazonas: -25°C iki +55°C
• Energijos ribojimo klasė: 3 klasė
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė izoliacijos įtampa (Ui): 500 V
• Sujungimo tipas: Sraigtiniai gnybtai

Rekomendacijos

Siekiant optimalios apsaugos, įsitikinkite, kad MCB sumontavo kvalifikuotas elektrikas ir jis naudojamas pagal nurodytas vertes. Reguliariai išbandykite jungiklį, kad patikrintumėte tinkamą veikimą.
