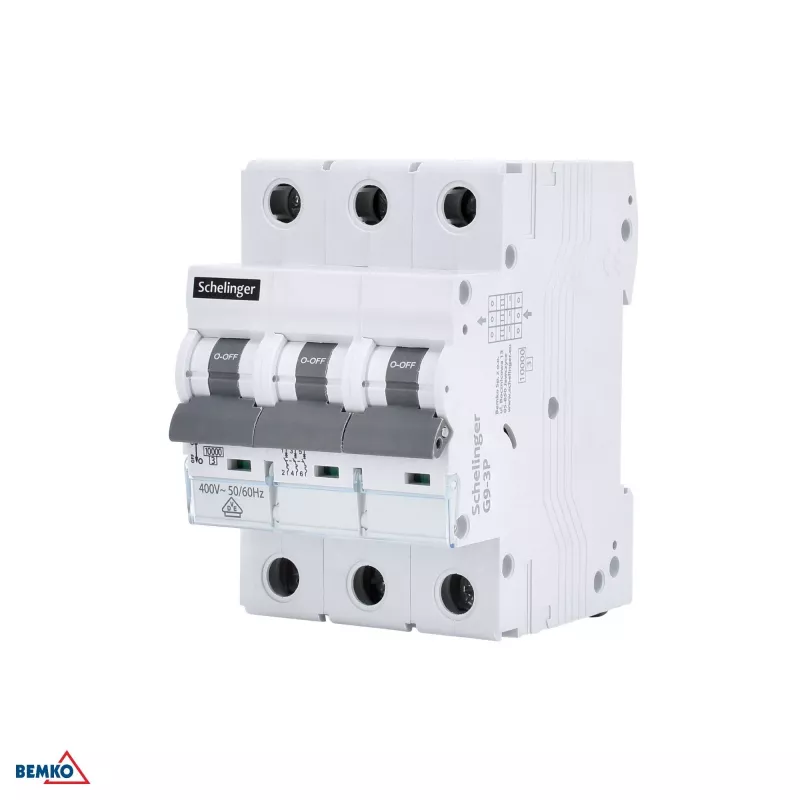

SCHELINGER Miniature Circuit Breaker 10kA 3P B 20A VDE

SCHELINGER A02-G9-3P-B20 yra aukštos kokybės miniatiūrinis automatinis jungiklis (MCB), skirtas patikimai apsaugai nuo viršsrovių elektros instaliacijose. Su vardine išjungimo galia 10 kA ir B išjungimo kreive užtikrina saugų atjungimą trumpojo jungimo ir perkrovų atveju. Šis 3 polių MCB yra 20 A ir atitinka IEC/EN 60898-1 bei VDE standartus, todėl tinka gyvenamosioms, komercinėms ir pramoninėms reikmėms.

Privalumai

Šis MCB užtikrina tvirtą apsaugą su didele išjungimo galia, užtikrinančia saugumą ir patikimumą. Kompaktiškas 3 modulių dizainas taupo vietą ant DIN bėgio, o varžtiniai gnybtai leidžia lengvai montuoti laidus iki 25 mm². Termomagnetinis atjungimo mechanizmas užtikrina tikslias išjungimo charakteristikas, o IP20 apsaugos laipsnis saugo nuo kietų daiktų.

Tinka

• Viršsrovių apsaugai skirstomuosiuose skyduose
• Apšvietimo ir kištukinių lizdų grandinėms gyvenamuosiuose pastatuose
• Komercinėms ir lengvosios pramonės elektros sistemoms
• Programoms, kurioms reikalingas VDE sertifikatas

Pagrindinės specifikacijos

• Produkto tipas: Miniature Circuit Breaker (MCB)
• Polių skaičius: 3P
• Vardinė srovė (In): 20 A
• Išjungimo kreivė: B
• Vardinė išjungimo galia (Icn): 10 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis
• Standartų atitiktis: IEC/EN 60898-1, VDE
• Gnybtų tipas: Varžtiniai gnybtai
• Gnybtų talpa: 1-25 mm² (kieti/suvyti)
• Apsaugos laipsnis: IP20
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Darbinės temperatūros diapazonas: -25°C iki +55°C
• Energijos ribojimo klasė: 3
• Viršįtampio kategorija: III
• Taršos laipsnis: 2
• Trumpojo jungimo atjungimo charakteristika: Termomagnetinė
• Modulio plotis: 3 moduliai (apie 54 mm)

Rekomendacijos

Siekiant optimalaus veikimo, MCB turi sumontuoti kvalifikuotas elektrikas ir naudoti neviršijant nurodytų parametrų. Saugumui palaikyti rekomenduojama reguliariai tikrinti.
