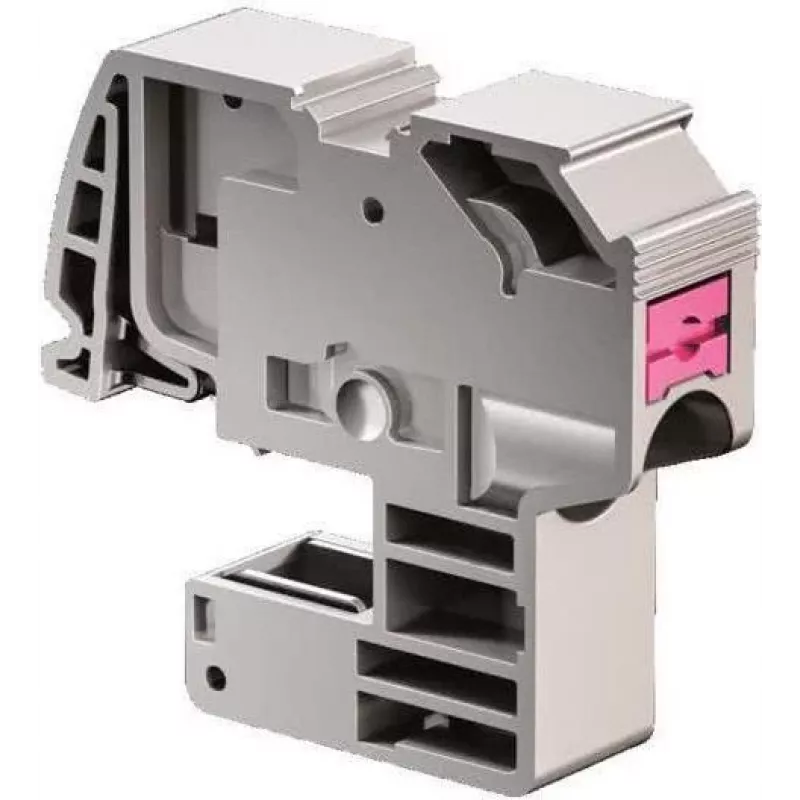

Rittal 3456505 Įspaudžiamasis laidininkų jungties gnybtas apvaliems laidininkams 1,5-4 mm², pilkas

Elektros skirstymo sistemose apvalių laidininkų prijungimas prie šynų dažnai reikalauja daug laiko sąnaudų varžtiniams sujungimams. Rittal 3456505 tai sprendžia naudodamas įspaudžiamąjį jungties gnybtą, kuris leidžia greitai, be įrankių prijungti apvalius laidininkus nuo 1,5 iki 4 mm² tiesiai prie RiLine60 šynų.

Kam skirta

Skydų surinkėjams, elektros montuotojams ir techninės priežiūros specialistams, dirbantiems su Rittal RiLine60 šynų sistemomis, kuriems reikia patikimo, greito prijungimo metodo elektros skirstymui.

Pagrindinės savybės

• Įspaudžiamoji jungties technologija apvaliems laidininkams, nereikia įrankių
• Priima standžius arba lanksčius laidininkus su įvore nuo 1,5 iki 4 mm²
• Vardinė srovė iki 32 A, vardinė įtampa 1000 V AC/DC
• Užsegamas montavimas prie RiLine60 šynų, nereikia papildomų tvirtinimo elementų
• Kompaktiškas poliamido korpusas, pilkas (RAL 7035)
• Darbinės temperatūros diapazonas: nuo -40 °C iki +100 °C

Specifikacijos

• Jungties technologija: įspaudžiamoji
• Laidininko tipas: apvalūs laidininkai
• Laidininko skerspjūvis: 1,5 - 4 mm² (standus arba lankstus su įvore)
• Vardinė srovė: 32 A
• Vardinė įtampa: 1000 V AC/DC
• Jungties taškų skaičius: 2
• Montavimo tipas: užsegamas prie šynos
• Šynų sistema: Rittal RiLine60
• Medžiaga: poliamidas (PA)
• Spalva: pilka (RAL 7035)
• Darbinė temperatūra: nuo -40 °C iki +100 °C
• Apsaugos kategorija: IP20
• Standartai: IEC 60947-7-1
• Polių skaičius: 1

Patarimai

Įsitikinkite, kad laidininkas nuimtas tinkamo ilgio ir visiškai įkištas į įspaudžiamąjį gnybtą, kad būtų užtikrintas saugus sujungimas. Lankstiems laidininkams naudokite įvores, kad būtų išlaikytas patikimas kontaktas.
