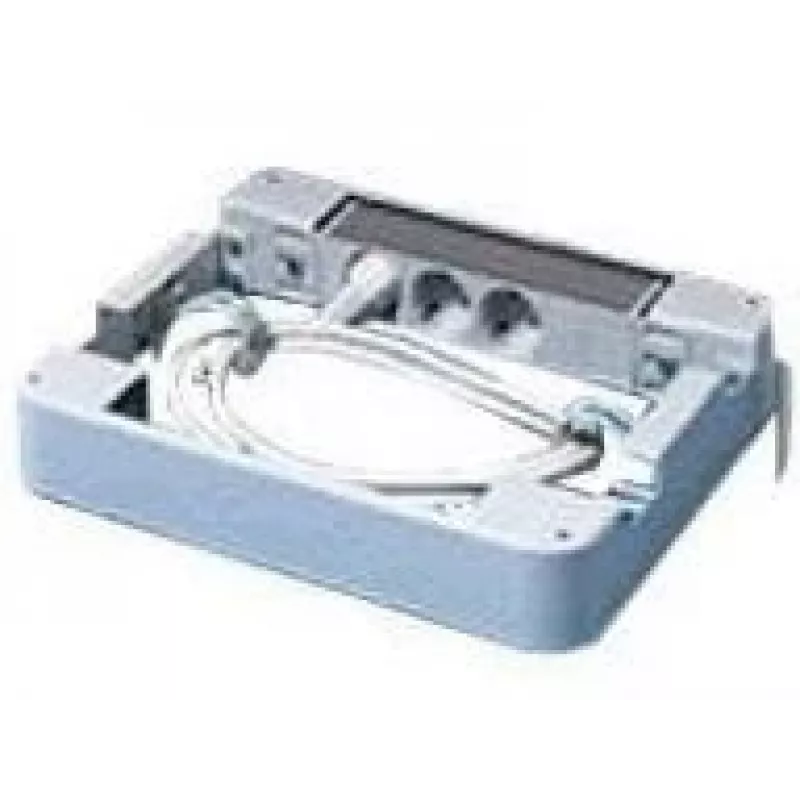

Maitinimo ilgintuvas Rittal 7240.220

„Rittal 7240.220“ maitinimo ilgintuvas yra 482,6 mm pločio aliuminio kanalo kištukinė juosta su 2 m maitinimo laidu ir septyniais D tipo kintamosios srovės lizdais. Sukurtas maksimaliai 16 A srovei ir 250 V kintamosios srovės įėjimo įtampai, įrenginys pasižymi kompaktiškais matmenimis (482,6 × 44 × 44 mm) ir pilka apdaila, todėl tinka naudoti įrangos stelažuose, korpusuose ir prie sienos montuojamuose skirstytuvuose. Kištukinė juosta palaiko universalias montavimo ir kabelių tiesimo galimybes, kad supaprastintų įrengimą ir sandėliavimo logistiką.

Privalumai

Aliuminio kanale įrengiami konkrečioms šalims pritaikyti variantai su skirtingais funkciniais elementais, išlaikant universalią, praktišką tvirtinimo sistemą. Kampinį laikiklį galima įstatyti keturiose padėtyse, todėl 482 mm kištukinę juostą galima montuoti ant 482,6 mm (19") montavimo kampuočių, 482,6 mm (19") tvirtinimo rėmo, ant korpuso rėmo arba galinėje prie sienos montuojamo skirstytuvo dalyje. Ji taip pat telpa į sekcijas su 25 mm skylių raštu be papildomų priedų. Yra numatytas maitinimo laido kabelio tiesimo kelias, o montuojant 482,6 mm (19") sekcijoje yra vietos nutiesti maitinimo laidą tarp kištukinės juostos ir profilinio bėgelio be įlinkimų. IEC 320 lizdai išdėstyti 45° kampu, kad būtų galima be apribojimų naudoti kampines jungtis.

Tinka

• Maitinimo paskirstymui 19" stelažuose ir įrangos korpusuose
• Kabelių tiesimui prie sienos montuojamuose skirstytuvuose ir galinėse montavimo vietose
• Reikmėms, kurioms reikalingos kompaktiškos, daug lizdų turinčios juostos su D tipo lizdais

Pagrindinės specifikacijos

• Modelis: Rittal 7240.220
• Plotis × Gylis × Aukštis: 482,6 × 44 × 44 mm
• Kabelio ilgis: 2 m
• Kintamosios srovės lizdai: 7 × D tipo
• Maksimali srovė: 16 A
• Kintamosios srovės įėjimo įtampa: 250 V
• Svoris: 0,9 kg
• Spalva: Pilka

Kaip naudoti

Pasirinkite tinkamą montavimo padėtį ir įstatykite kampinį laikiklį vienoje iš keturių galimų padėčių, kad atitiktų 482,6 mm (19") montavimo kampuočius, 19" tvirtinimo rėmą, korpuso rėmą arba galinę prie sienos montuojamo skirstytuvo dalį. Jei montuojate sekcijoje su 25 mm skylių raštu, kištukinę juostą galima įstatyti be papildomų tvirtinimo priedų. Nutieskite 2 m maitinimo laidą numatytu kabelio tiesimo keliu; montuodami 482,6 mm (19") sekcijoje, nukreipkite maitinimo laidą tarp kištukinės juostos ir profilinio bėgelio, kad išvengtumėte įlinkimų. Prijunkite įrangą naudodami septynis D tipo lizdus; dėl 45° lizdų orientacijos galima naudoti kampines IEC 320 jungtis.

Rekomendacijos

„Rittal 7240.220“ naudokite neviršydami vardinių ribų: 16 A maksimali srovė ir 250 V kintamoji srovė. Patikrinkite D tipo lizdų suderinamumą su jungiamos įrangos kištukais ir užtikrinkite saugų montavimą, kad būtų išvengta maitinimo laido apkrovos. Saugiam ir reikalavimus atitinkančiam įrengimui stelažuose ar korpusuose laikykitės vietinių elektros taisyklių ir, jei reikia, kreipkitės į kvalifikuotą elektriką.
