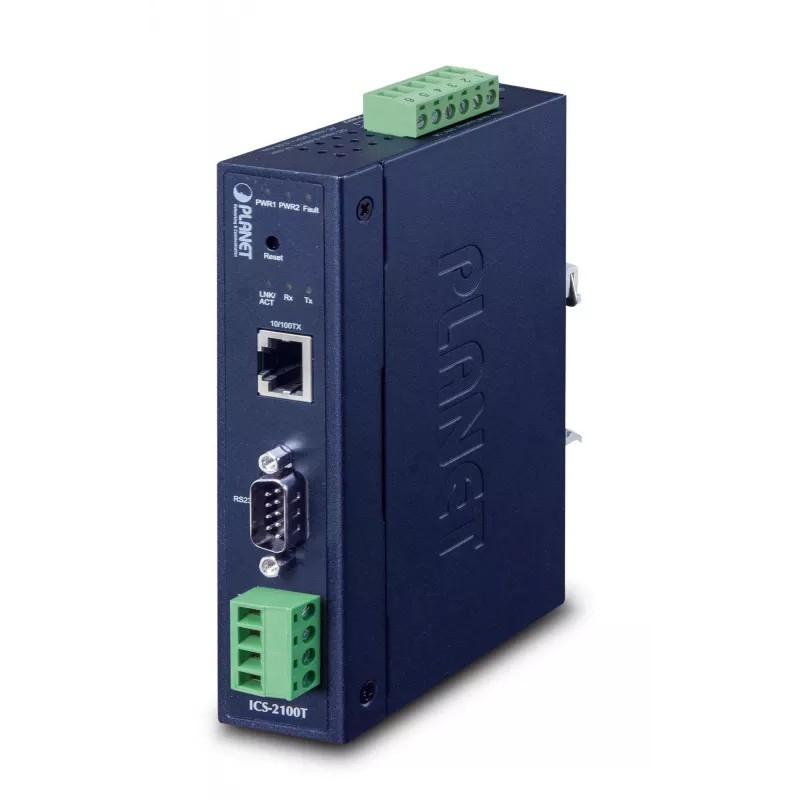

Pramoninis 1 prievado nuoseklusis serveris PLANET IP30

PLANET ICS-2100T pramoninis 1 prievado nuoseklusis serveris konvertuoja RS232, RS422 arba RS485 nuosekliąją komunikaciją į pramoninį spartųjį eternetą, leidžiantį esamus nuosekliuosius įrenginius ir programinę įrangą prijungti prie TCP/IP tinklo be keitimo. Įrenginys turi kompaktišką IP30 metalinį korpusą (32 x 87,8 x 135 mm) su LED indikatoriais, palaiko vieną 10/100BASE-TX RJ45 prievadą, platų darbinės temperatūros diapazoną nuo -40 iki 75 °C ir dvigubo maitinimo įvesties konstrukciją (9–48 V DC / 24 V AC), užtikrinančią patikimą pramoninį diegimą.

Privalumai

ICS-2100T siūlo ekonomišką ir laiką taupantį sprendimą integruojant nuosekliuosius įrenginius į eterneto tinklus, išsaugant esamą aparatinę ir programinę įrangą. Jis teikia kelias nuotolinio valdymo sąsajas, įskaitant žiniatinklio, telnet ir virtualaus COM (VCOM) režimus, aparatinės įrangos gedimo aliarmą ir įvykių perspėjimus spartesnei diagnostikai, stiprų atsparumą elektromagnetiniams trukdžiams ir elektros viršįtampiams bei lankstų montavimą (DIN bėgelis arba sieninis), taupant spintos erdvę.

Tinka

• Senesnių RS232/RS422/RS485 įrenginių prijungimui prie eterneto tinklų
• Pramonės automatizavimo ir valdymo sistemoms
• Eismo valdymo spintoms ir lauko pakelės įrangai
• Nuotoliniam lauko įrenginių stebėjimui ir valdymui

Pagrindiniai specifikacijų parametrai

• Modelis: PLANET ICS-2100T
• Nuosekliosios sąsajos: RS232, RS422, RS485 (1 prievadas)
• Eternetas: 10/100BASE-TX, RJ45 (1 prievadas)
• Maitinimo įvestis: 9–48 V DC / 24 V AC (dviguba maitinimo įvestis)
• Darbinė temperatūra: -40 iki 75 °C
• Korpusas: IP30 metalinis korpusas; montavimas: DIN bėgelis arba sieninis
• Matmenys: 32 x 87,8 x 135 mm; Svoris: 0,392 kg

Kaip naudoti

Sumontuokite ICS-2100T ant DIN bėgelio arba pritvirtinkite prie sienos ir prijunkite nuoseklųjį įrenginį prie atitinkamo RS232/RS422/RS485 prievado. Prijunkite RJ45 prievadą prie eterneto tinklo ir tiekkite maitinimą naudodami vieną arba abi palaikomas maitinimo įvestis (9–48 V DC arba 24 V AC). Konfigūruokite tinklo nustatymus ir nuosekliosios sąsajos parametrus per žiniatinklio sąsają, telnet arba VCOM režimą pagal prijungtos įrangos reikalavimus. Patikrinkite LED indikatorius, kad patvirtintumėte sistemos būseną ir ryšį.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo pramoninėje aplinkoje, naudokite tinkamą apsaugą nuo viršįtampių išoriniams kabeliams, užtikrinkite tvirtą montavimą vėdinamoje spintoje ar korpuse ir sukonfigūruokite aliarmo bei įvykių perspėjimo funkcijas, kad operatoriai būtų informuojami apie maitinimo ar ryšio gedimus.
