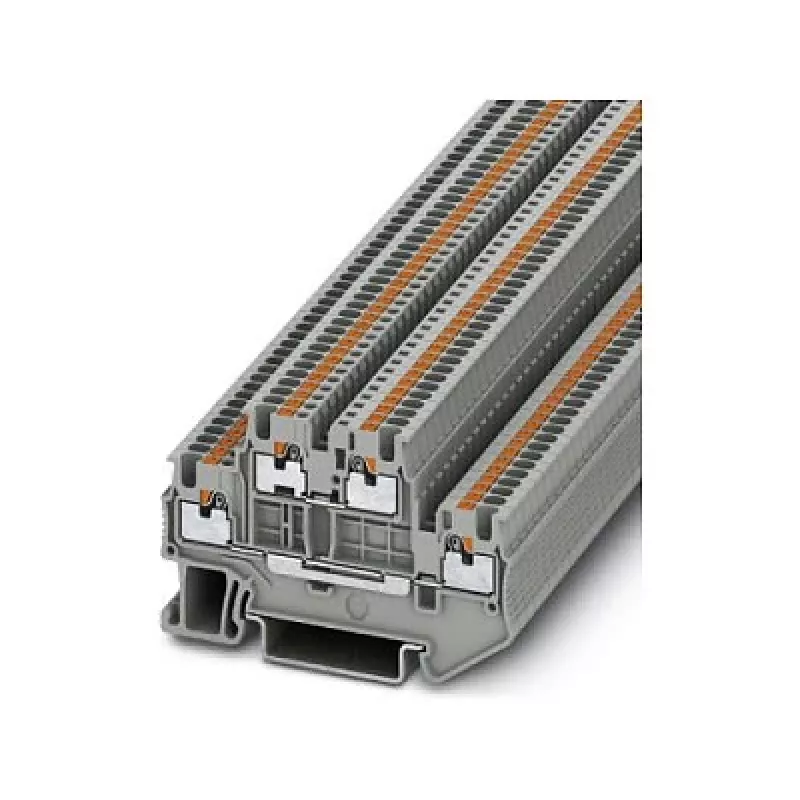

Phoenix PTTB 1,5/S dviejų lygių gnybtų blokas, Push-in, 1,5 mm², pilkas

Dviejų lygių gnybtų blokas su push-in jungties technologija, sukurta tankiam laidų sujungimui valdymo spintose ir skirstomuosiuose blokuose. Šis Phoenix PTTB 1,5/S siūlo keturis push-in prijungimo taškus dviejuose lygiuose, užtikrinančius vietą taupančią signalų ir maitinimo paskirstymą iki 17,5 A ir 500 V. Nereikalaujantis įrankių push-in dizainas priima kietus ir suvytusius laidininkus nuo 0,14 iki 1,5 mm², žymiai sumažindamas montavimo laiką, palyginti su varžtiniais gnybtais.

Privalumai

Dviejų lygių dizainas padvigubina laidų tankį ant DIN bėgelio, taupydamas vertingą spintos vietą. Push-in jungtys leidžia tiesiogiai įkišti standžius laidininkus arba lanksčius laidininkus su įvorėmis – be įrankių. Pilkas poliamido korpusas yra be halogenų ir atitinka UL 94 V0, užtikrinant gaisrinę saugą ir ilgaamžiškumą atšiaurioje pramoninėje aplinkoje. Aiškios žymėjimo vietos kiekviename lygyje supaprastina grandinių identifikavimą ir priežiūrą.

Tinka

• Valdymo pultų gamintojams, kuriems reikia kompaktiškų, didelio tankio gnybtų juostų
• Mašinų gamintojams, jungiantiems jutiklius, pavaras ir PLC I/O signalus
• Pramoninės automatikos sistemoms, kurioms dažnai reikia perkonfigūruoti
• Programoms, kurioms reikia atsparių vibracijai, nereikalaujančių priežiūros jungčių

Pagrindinės specifikacijos

• Tipas: Dviejų lygių gnybtų blokas
• Jungtis: Push-in
• Vardinis skerspjūvis: 1,5 mm²
• Pozicijos: 4 (2 kiekviename lygyje)
• Vardinė įtampa: 500 V (IEC)
• Vardinė srovė: 17,5 A
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Darbinė temperatūra: -60 °C iki +105 °C
• Patvirtinimai: UL, cUL, VDE, EAC

Rekomendacijos

Kad veiktų optimaliai, naudokite įvores ant lanksčių laidininkų ir užtikrinkite tinkamą galinio stabdiklio padėtį ant DIN bėgelio. Derinkite su Phoenix galiniais dangteliais ir pertvaromis, kad išlaikytumėte tarpus mišrios įtampos įrenginiuose.
