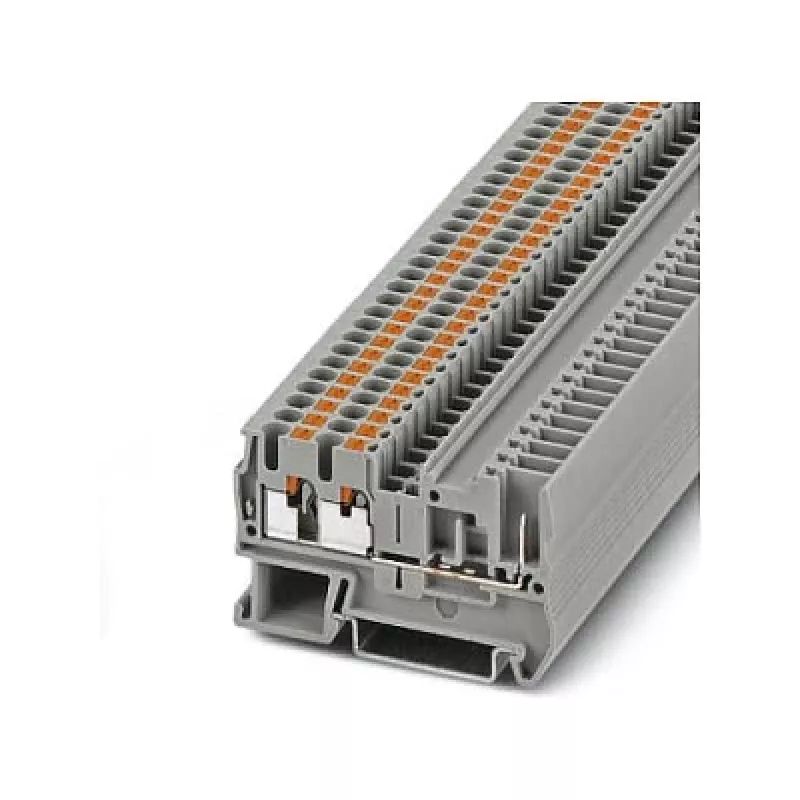

Phoenix Contact PT 2,5-TWIN/1P praėjimo gnybtų blokas, pilkas, 24A, 500V, DIN bėgelio montavimui, 26-12 AWG, 3 jungtys

Pramoniniuose valdymo skydeliuose ir elektros paskirstymo spintose technikams reikia patikimų, vietą taupančių sujungimo taškų laidams. Phoenix Contact PT 2,5-TWIN/1P gnybtų blokas atitinka šį poreikį naudodamas push-in sujungimo technologiją, leidžiančią greitai ir be įrankių prijungti vientisus bei vytinius laidus. Šis pilkas praėjimo gnybtų blokas skirtas montuoti ant DIN bėgelio ir suteikia tris sujungimo taškus vienam potencialui, todėl idealiai tinka potencialo paskirstymui ir kilpų sujungimui.

Pagrindinės specifikacijos

• Sujungimo technologija: Push-in
• Gnybtų bloko tipas: Praėjimo
• Potencialų skaičius: 1
• Lygmenų skaičius: 1
• Sujungimų skaičius: 3
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vardinė viršįtampio įtampa: 6 kV
• Vientiso laidininko skerspjūvis: 0,14 - 4 mm²
• Vytinio laidininko skerspjūvis: 0,14 - 2,5 mm²
• AWG diapazonas: 26 - 12
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Spalva: Pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Darbinės temperatūros diapazonas: -60 °C iki 105 °C
• Nuėmimo ilgis: 8 - 10 mm
• Taršos laipsnis: 3

Kodėl verta rinktis

Push-in sujungimo sistema žymiai sumažina laidų sujungimo laiką, palyginti su varžtiniais gnybtais. Tiesiog įkiškite vientisą laidininką arba laidininką su antgaliu į suspaudimo tašką, ir sujungimas yra patikimas. TWIN dizainas suteikia du sujungimo taškus viename lygmenyje, todėl lengvai paskirstomas potencialas be papildomų trumpiklių. Kompaktiški matmenys taupo vertingą vietą ant DIN bėgelio, o aukštos kokybės poliamido korpusas užtikrina ilgaamžiškumą ir V0 degumo klasę, padidinančią saugumą.

Idealūs naudojimo atvejai

• Potencialo paskirstymas valdymo skydeliuose
• Maitinimo arba signalinių linijų kilpų sujungimas
• Vietos apriboti DIN bėgelio įrengimai
• Aplikacijos, reikalaujančios greito, be įrankių sujungimo

Naudinga žinoti

Gnybtų blokas suderinamas su standartiniais DIN bėgeliais NS 35/7,5 ir NS 35/15. Jis priima vientisus laidininkus nuo 0,14 iki 4 mm² ir vytinius laidininkus nuo 0,14 iki 2,5 mm² (AWG 26-12). Darbinės temperatūros diapazonas nuo -60 °C iki 105 °C daro jį tinkamą atšiaurioms aplinkoms. Visada užtikrinkite tinkamą nuėmimo ilgį 8-10 mm patikimiems sujungimams.
