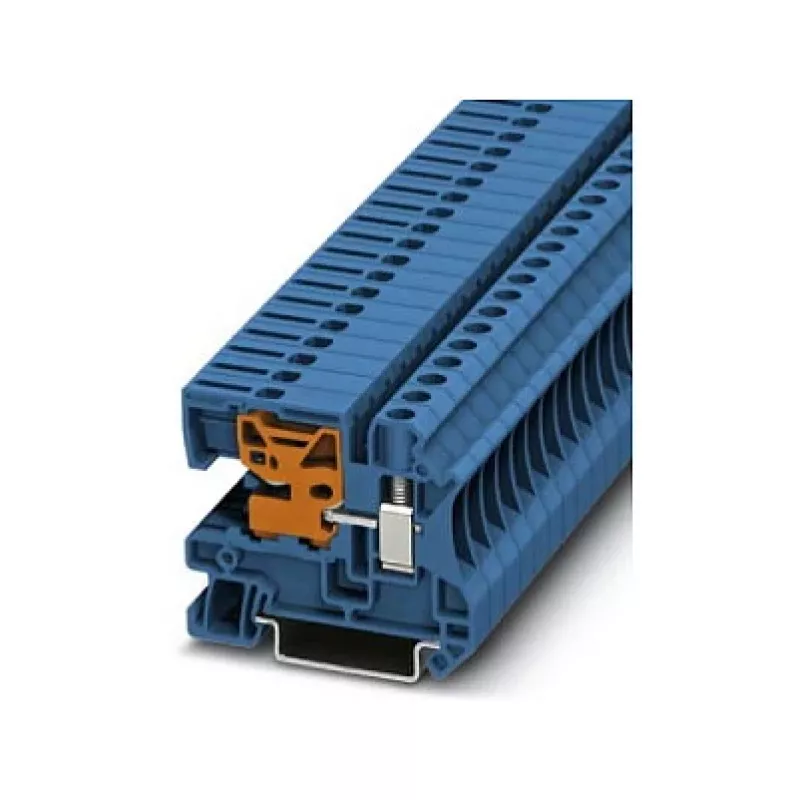

Phoenix 3245037 UTN 6 N-Prakišamoji gnybtų jungtis su peiliuku, 0,2-10 mm², mėlyna

Valdymo spintose ir skirstomuosiuose įrenginiuose, kur būtinas patikimas signalų grandinių atjungimas, Phoenix 3245037 UTN 6 N-prakišamoji gnybtų jungtis su peiliuku užtikrina kompaktišką ir įrankių nereikalaujantį atjungimo tašką. Skirtingai nuo įprastų prakišamųjų gnybtų, kuriems atjungti reikia išimti laidus, ši jungtis turi aiškiai matomą peiliuką, kuris per kelias sekundes atidaro srovės kelią, o laidininkas lieka patikimai užspaustas. Mėlynas korpusas suteikia momentinį vizualų identifikavimą kaip N-laidininko gnybtas, sumažindamas laidų sujungimo klaidas daugialaidėse instaliacijose. Skirta 41 A ir 500 V, ji atlaiko dideles pramonines apkrovas, priimdama kietus laidininkus iki 10 mm² ir lanksčius laidininkus iki 6 mm².

Privalumai

• Peiliuko atjungimo funkcija: izoliuokite grandines neišimdami laidų
• Mėlynas korpusas žymi N-laidininko funkciją pagal DIN VDE standartus
• Sraigtinė jungtis su M3 sriegiu ir 0,6–0,8 Nm sukimo momentu
• Platus laidininkų diapazonas: 0,2–10 mm² kieti, 0,2–6 mm² lankstūs, AWG 24–8
• Degumo klasė UL 94 V0, poliamido izoliacinė medžiaga
• Tvirtinama ant standartinio DIN bėgelio NS 35/7,5 arba NS 35/15

Kasdieniniame naudojime

Elektrikai vertina UTN 6 priežiūros ir gedimų šalinimo darbuose. Ketvirtis apsisukimo integruotu peiliuko svirtimi atidaro grandinę, leidžiant saugiai atlikti bandymus arba pakeisti komponentus netrikdant laidų. Sraigtiniai spaustuvai priima laidus su antgaliais arba be jų, o 10 mm nuėmimo ilgis aiškiai pažymėtas ant korpuso. Gnybtas skirtas taršos laipsniui 3, todėl tinka atšiaurioms pramoninėms aplinkoms. Su dviem jungtimis ir viena padėtimi, jis puikiai tinka tankiose gnybtų eilėse, o mėlyna spalva atitinka įprastą N-laidininko identifikavimą, supaprastindama skydo laidų sujungimą ir patikrinimą.

Pilnos specifikacijos

• Nominalus skerspjūvis: 6 mm²
• Sujungimo būdas: sraigtinė jungtis
• Kieto laidininko skerspjūvis: 0,2 mm² – 10 mm²
• Lankstaus laidininko skerspjūvis: 0,2 mm² – 6 mm²
• Laidininko skerspjūvis AWG: 24 – 8
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 41 A
• Atjungimo tipas: peiliuko atjungimas
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Jungčių skaičius: 2
• Padėčių skaičius: 1
• Nuėmimo ilgis: 10 mm
• Sriegis: M3
• Prisukimo momentas: 0,6 Nm – 0,8 Nm
• Taršos laipsnis: 3
• Tvirtinimo tipas: DIN bėgelis NS 35/7,5, NS 35/15

Baigiamoji pastaba

Patikima N-atjungimo gnybtų jungtis, sujungianti saugumą, aiškumą ir tvirtą veikimą viename kompaktiškame įrenginyje.
