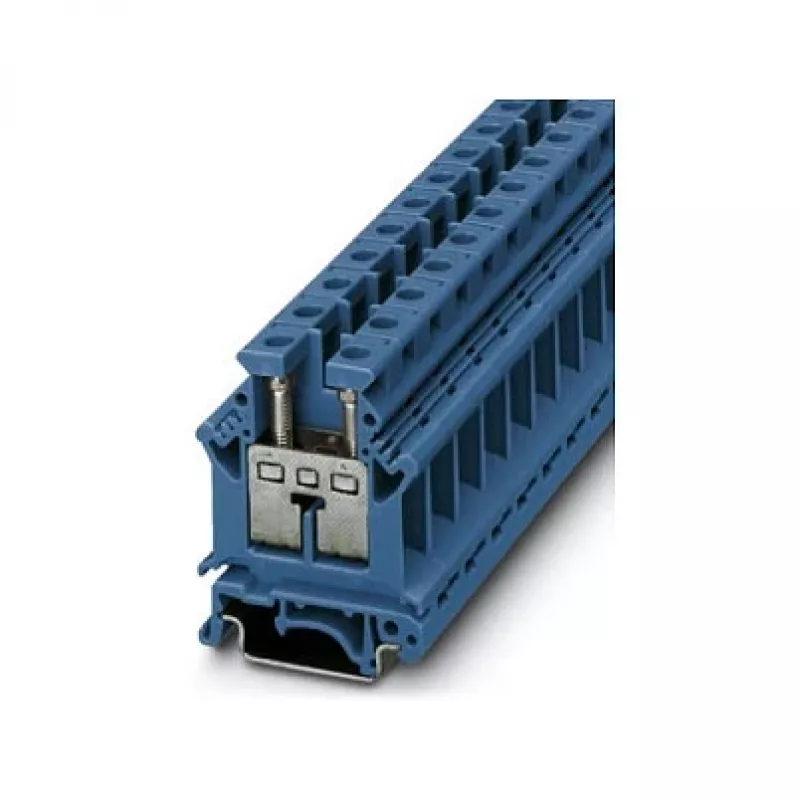

Phoenix 3006056 UK 16 N BU praėjimo gnybtų blokas, varžtinis sujungimas, 16 mm², 1000 V, 76 A, mėlynas

Pramoninėse valdymo spintose ir elektros paskirstymo sistemose patikimas laidų sujungimas yra labai svarbus siekiant išvengti prastovų ir saugos pavojų. „Phoenix 3006056 UK 16 N BU“ praėjimo gnybtų blokas užtikrina tvirtą varžtinį sujungimą laidams iki 16 mm², užtikrinantį saugų ir nereikalaujantį priežiūros ryšį sudėtingomis sąlygomis.

Kam jis skirtas

Šis gnybtų blokas idealiai tinka skydų gamintojams, mašinų gamintojams ir elektros montuotojams, kuriems reikia patikimo DIN bėgio montavimo sprendimo galios paskirstymui ir valdymo laidams. Jis tinka automatikos, energetikos ir pastatų infrastruktūros programoms, kurioms reikalingos aukštos srovės ir įtampos vertės.

Pagrindinės savybės

• Varžtinio sujungimo technologija su M4 sriegiu, užtikrinančiu atsparumą vibracijai
• Platus laidų diapazonas: vientisi 0,5–25 mm², suvyti 0,5–16 mm²
• Aukštos elektrinės charakteristikos: 1000 V IEC, 76 A srovė
• Kompaktiška vieno lygio konstrukcija, skirta taupyti vietą ant DIN bėgio NS 35/7,5 arba NS 35/15
• Mėlynas poliamido korpusas su UL 94 V0 degumo klase, užtikrinantis didesnį saugumą
• Darbinė temperatūra nuo -60 °C iki 105 °C, skirta atšiaurioms aplinkoms

Specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: 3006056
• MPN: 3006056
• EAN: 4017918091316
• Gnybtų tipas: praėjimo gnybtų blokas
• Sujungimo būdas: varžtinis sujungimas
• Vardinis skerspjūvis: 16 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Pozicijų skaičius: 1
• Lygmenų skaičius: 1
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: mėlyna
• Vientiso laido skerspjūvis: 0,5–25 mm²
• Suvyto laido skerspjūvis: 0,5–16 mm²
• Nuėmimo ilgis: 12 mm
• Sriegis: M4
• Prigriežimo momentas: 1,5–1,8 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė (UL 94): V0
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Patarimai

Visada naudokite dinamometrinį atsuktuvą, nustatytą iki 1,5–1,8 Nm, kad užtikrintumėte tinkamą prispaudimą nepažeidžiant laido. Suvytiems laidams rekomenduojama naudoti antgalius, kad būtų išvengta išsipurenimo ir užtikrintas patikimas kontaktas. Gnybtų bloką montuokite ant standartinio DIN bėgio ir palikite pakankamai tarpų šilumos išsklaidymui didelės srovės srityse.
