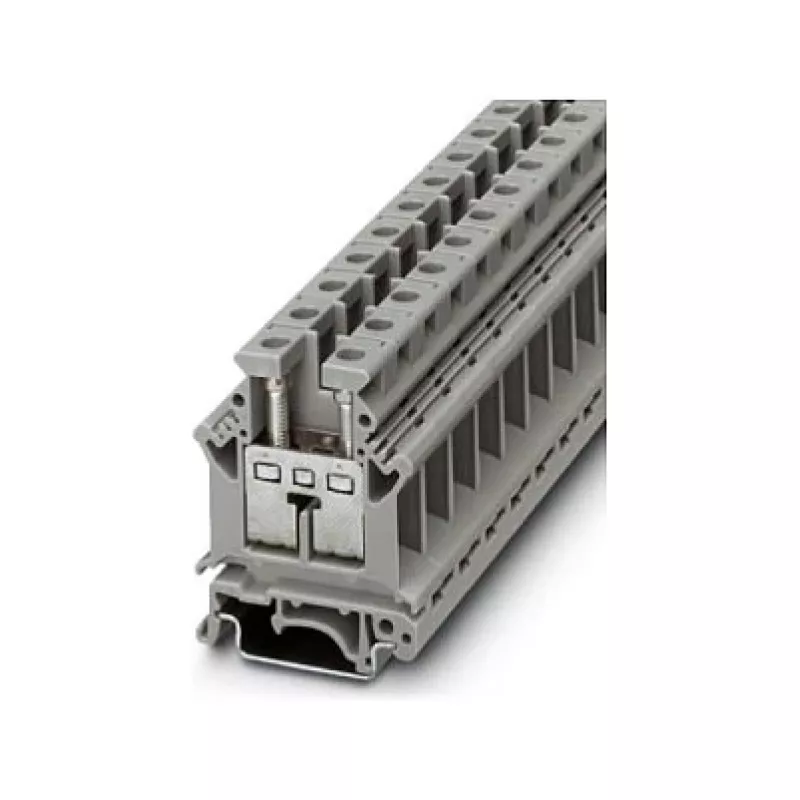

Phoenix 3006043 UK 16 N praėjimo gnybtų blokas, varžtinis sujungimas, 16 mm², 1000 V, 76 A, pilkas

Laisvi sujungimai pramoniniuose valdymo skydeliuose ir skirstomuosiuose skyduose yra viena dažniausių prastovų ir saugos pavojų priežasčių. Phoenix 3006043 UK 16 N praėjimo gnybtų blokas pašalina šią riziką dėl tvirto varžtinio sujungimo, kuris patikimai užspaudžia laidus, užtikrindamas stabilų elektrinį ryšį net esant vibracijai. Jo kompaktiškas dizainas montuojamas ant standartinių DIN bėgių, todėl idealiai tinka didelio tankio instaliacijai mašinose, maitinimo šaltiniuose ir pastatų automatizacijoje.

Kam jis skirtas

Šis gnybtų blokas skirtas elektros inžinieriams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo sujungimo taško galios ir valdymo grandinėms. Jis tinka iki 1000 V ir 76 A įtampoms, apimančioms daugumą pramoninių ir komercinių įrenginių. Nesvarbu, ar jungiate variklių valdymo centrą, ar apšvietimo skirstomąjį skydą, šis blokas užtikrina saugų, ilgaamžį sujungimą.

Pagrindinės savybės

• Varžtinis sujungimas su M5 sriegiu ir 2,5–3 Nm priveržimo momentu, užtikrinančiu patikimą užspaudimą
• Platus laidų diapazonas: 0,5–25 mm² kieti, 0,5–16 mm² lankstūs, 20–4 AWG
• Didelė srovės galia: 76 A vardinė (IEC), tinka galios paskirstymui
• Vardinė įtampa 1000 V, viršįtampio įtampa 8 kV, taršos laipsnis 3
• Liepsną stabdantis PA korpusas (UL 94 V0) padidintam gaisriniam saugumui
• Montuojamas ant NS 35/7,5 arba NS 35/15 DIN bėgių, greitam įrengimui
• Darbinė temperatūra nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms
• Atitinka IEC, UL, CSA, VDE, EAC ir cULus Recognized standartus

Specifikacijos

• Produkto tipas: praėjimo gnybtų blokas
• Sujungimo būdas: varžtinis sujungimas
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 16 mm²
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Vardinė viršįtampio įtampa: 8 kV
• Taršos laipsnis: 3
• Kietų laidų skerspjūvis: 0,5–25 mm²
• Lanksčių laidų skerspjūvis: 0,5–16 mm²
• AWG laidų skerspjūvis: 20–4
• Nuėmimo ilgis: 12 mm
• Sriegio tipas: M5
• Priveržimo momentas: 2,5–3 Nm
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Standartai/patvirtinimai: IEC, UL, CSA, VDE, EAC, cULus Recognized

Patarimai

Kad sujungimas būtų patikimas, visada nuimkite laidų izoliaciją iki nurodyto 12 mm ilgio ir priveržkite varžtą rekomenduojamu momentu. Šis gnybtų blokas tinka naudoti valdymo skydeliuose, skirstomuosiuose skyduose ir mašinose, kur erdvė ribota, bet našumas negali būti pažeistas.
