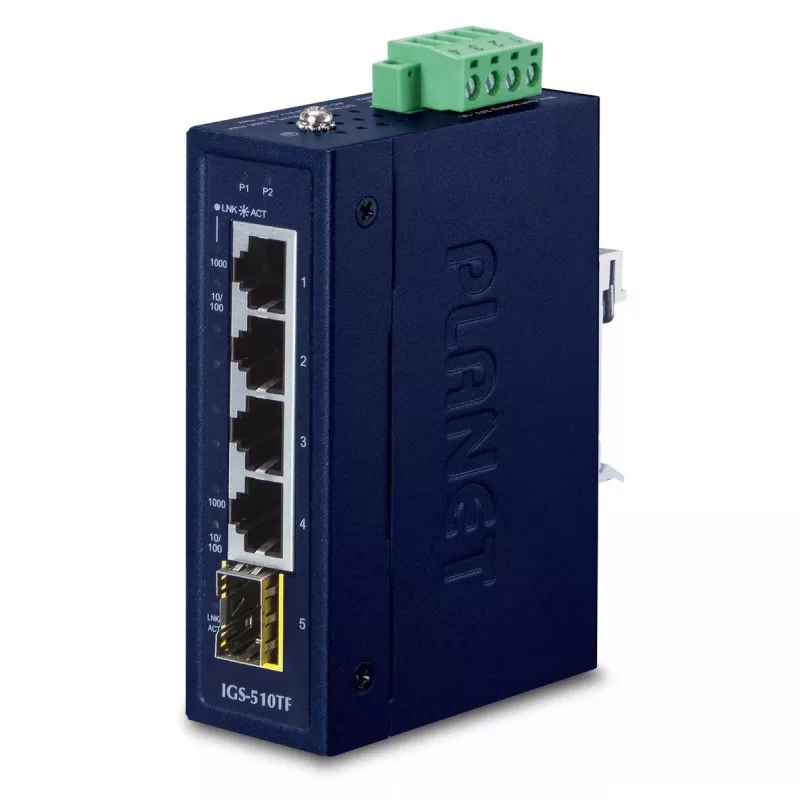

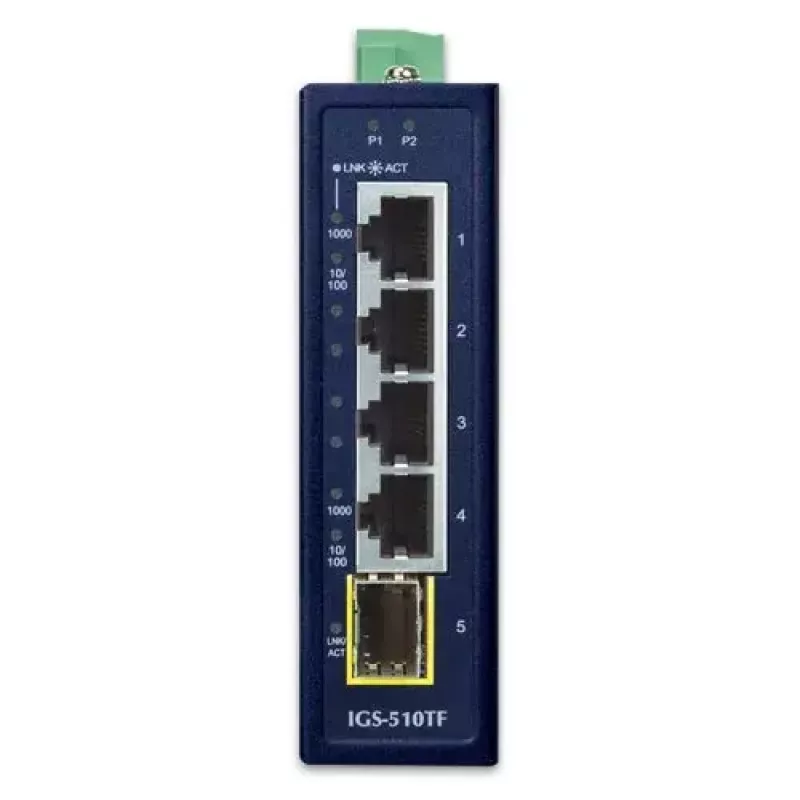

Nevaldomas Gigabit Ethernet komutatorius PLANET IGS-510TF — 4 x 10/100/1000 Mbps, 10 Gbit/s komutavimo pajėgumas, 9–48V DC, tvirtinamas ant sienos

PLANET IGS-510TF yra nevaldomas Gigabit Ethernet komutatorius, sukurtas kompaktiškam, patikimam tinklo išplėtimui. Jis turi keturis RJ-45 10/100/1000 Mbps prievadus ir vieną SFP lizdą, palaikantį 100BASE-FX/1000BASE-X modulius. Įmontuotas į IP30 apsaugos klasę atitinkantį kompaktišką metalinį korpusą, komutatorius užtikrina 10 Gbit/s komutavimo pajėgumą, 4000 įrašų MAC adresų lentelę ir palaiko standartus, įskaitant IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad ir 802.3az (Energy Efficient Ethernet). Įrenginys priima plataus diapazono maitinimo įvestį (9–48 V DC arba 24 V AC), palaiko tvirtinimą ant sienos arba DIN bėgelio ir veikia plačiame temperatūrų diapazone, todėl tinka mažiems biurams, filialams, pramoninėms ar lauko instaliacijoms, kurioms reikalingas tolimojo nuotolio šviesolaidinis ryšys per SFP siųstuvus-imtuvus.

Privalumai

IGS-510TF sujungia mažą formos faktorių su pramoninio lygio patvarumu, leidžiančiu diegti ribotos erdvės ar atšiauriose aplinkose. Jo SFP lizdas praplečia tinklo pasiekiamumą už 100 m vario ribos, o dviguba plataus diapazono maitinimo įvestis suteikia pertekliškumą didesniam prieinamumui. Energiją taupančios funkcijos ir automatinis energijos taupymas, prisitaikantis prie ryšio aktyvumo, mažina energijos suvartojimą esant mažam aktyvumui. Integruota apsauga nuo elektrostatinės iškrovos (ESD) ir viršįtampių padidina sistemos stabilumą ir apsaugo tinklo įrangą.

Kam tinka

• Mažiems biurams ir filialų tinklams, kur reikalingi kompaktiški komutatoriai
• Pramoninėms vietoms, gamybos aukštams ir eismo valdymo spintoms, kuriose yra atšiaurios aplinkos sąlygos
• Diegimui, kai reikalingi šviesolaidiniai aukštyn nukreipti kanalai ar tolimojo nuotolio jungtys naudojant SFP modulius
• Lauko belaidžių prieigos taškų ir IP kamerų sujungimui, įmontavus korpusuose
• Tinklo segmentams, kuriems reikalingi pertekliniai maitinimo įėjimai didesnei veikimo trukmei

Pagrindinės specifikacijos

• Prievadai: 4 x 10/100/1000 Mbps RJ-45 (automatinis MDI/MDI-X), 1 x SFP lizdas (100/1000 Mbps)
• Komutavimo pajėgumas: 10 Gbit/s
• MAC adresų lentelė: 4000 įrašų
• Standartai: IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad, 802.3az (EEE)

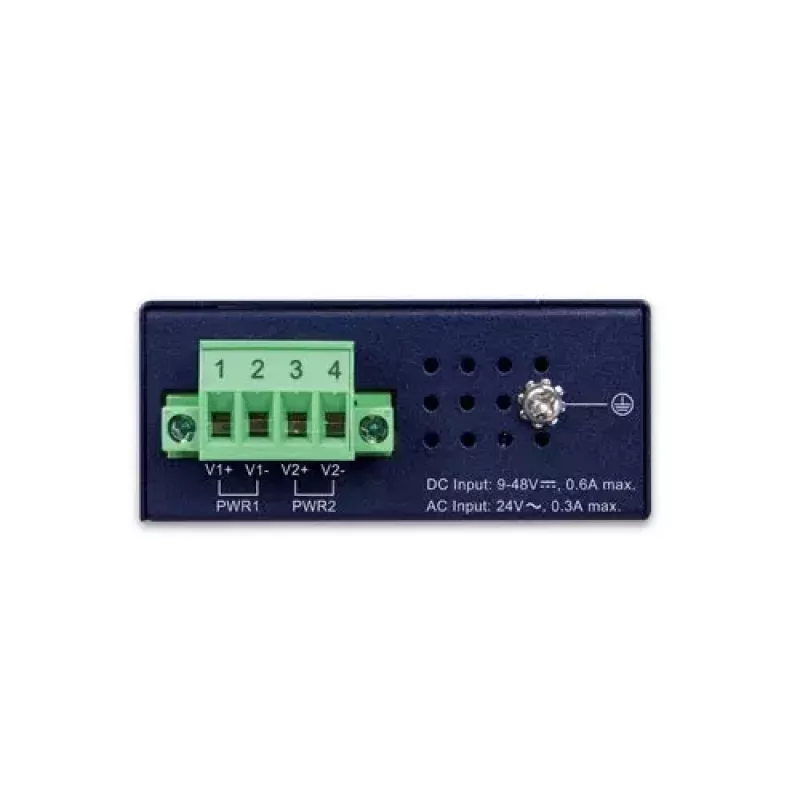

• Maitinimo įvestis: plataus diapazono 9–48 V DC arba 24 V AC; dviguba maitinimo įvestis pertekliškumui
• Darbinės temperatūros diapazonas: -40 iki 75 °C
• Apsauga: ESD kontaktinė ±6 kV, oro ±8 kV; atsparumas viršįtampiams ±6 kV
• Tvirtinimas: montuojamas ant sienos ir suderinamas su DIN bėgeliu
• Korpusas: IP30 apsaugos klasę atitinkantis kompaktiškas metalinis korpusas

Kaip naudoti

Įdiekite IGS-510TF tinkamame korpuse arba pritvirtinkite ant sienos ar DIN bėgelio vietoje, kur yra prieiga prie reikiamų maitinimo šaltinių ir tinklo kabelių. Prijunkite varinius Ethernet įrenginius prie RJ-45 prievadų; į SFP lizdą įkiškite tinkamą SFP modulį šviesolaidinėms jungtims, kai reikia didesnio atstumo. Maitinkite naudodami vieną arba abu palaikomus įėjimus (9–48 V DC arba 24 V AC); įrenginys automatiškai persijungs į atsarginį įeigą sugedus pirminiam maitinimo šaltiniui. Pagrindiniam veikimui konfigūracijos nereikia, nes komutatorius yra nevaldomas; prijunkite įrenginius ir komutatorius perduos srautą pagal standartinį Ethernet komutavimo veikimą.

Rekomendacijos

Naudokite SFP siųstuvus-imtuvus, suderinamus su reikiamu šviesolaidžio tipu ir atstumu, kai jungiate atstumus, viršijančius vario ribas, ir patikrinkite ryšio greičio/duplekso nustatymus prijungtuose įrenginiuose, jei kyla suderinamumo problemų. Instaliacijoms elektriškai triukšmingoje ar prie lauko esančioje aplinkoje, įmontuokite komutatorių tinkamame apsauginiame korpuse ir užtikrinkite tinkamą įžeminimą. Norėdami maksimaliai padidinti veikimo trukmę, prijunkite abu maitinimo įėjimus prie nepriklausomų šaltinių, kai įmanoma, ir stebėkite kabelių būklę, kad pasinaudotumėte energijos taupymo funkcijomis.
