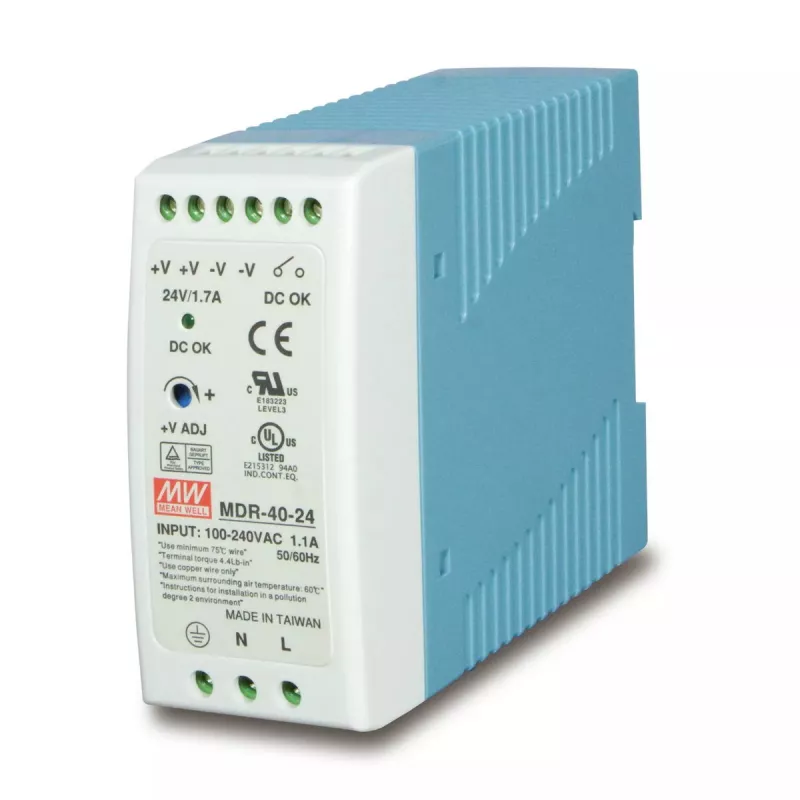

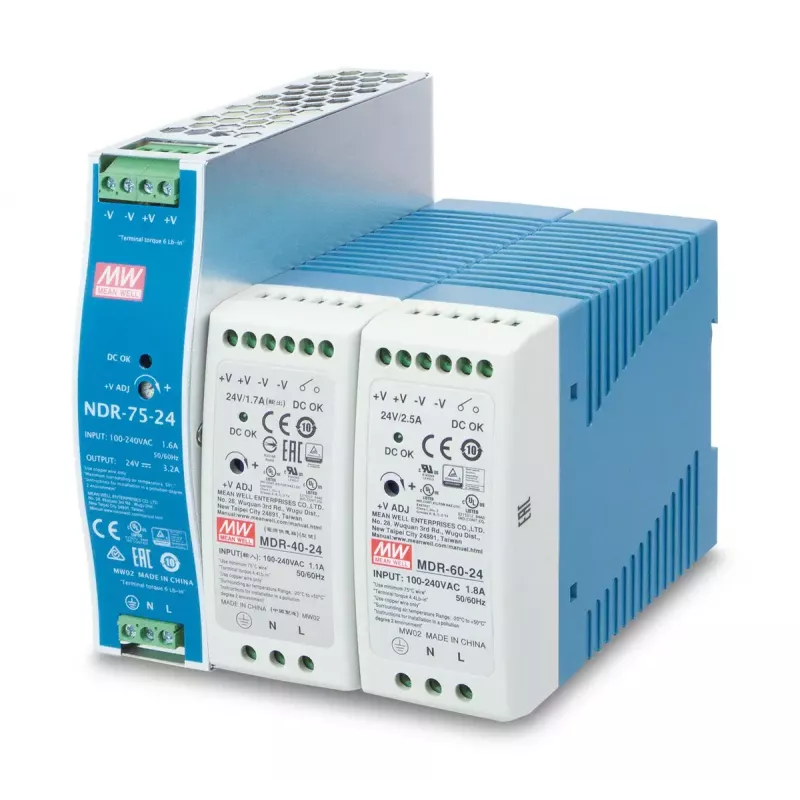

Maitinimo blokas PLANET PWR-40-24, 40 W, 24 V išėjimas, 100–240 V AC įėjimas, pasyvus aušinimas, LED būsena

PLANET PWR-40-24 yra kompaktiškas 40 W maitinimo blokas, užtikrinantis reguliuojamą 24 V DC išėjimą iš universalaus 100–240 V AC įėjimo, esant 50–60 Hz dažniui. Sukurtas su pasyviu aušinimu ir matomu maitinimo LED indikatoriumi, šis įrenginys atitinka UL508 ir TUV EN60950-1 saugos standartus. Jo maži matmenys (40 × 100 × 90 mm) ir tvirta konstrukcija daro jį tinkamu pramoninei ir tinklo įrangai, įterptinėms sistemoms ir instaliacijoms, reikalaujančioms patikimo žemos įtampos nuolatinės srovės maitinimo.

Privalumai

Kompaktiški maitinimo bloko matmenys ir DIN bėgiui pritaikyta konstrukcija leidžia jį montuoti ankštuose valdymo skyduose ir komunikacijos stovuose, kur vietos yra mažai. Pasyvus aušinimas pašalina ventiliatorius ir judančias dalis, sumažina techninės priežiūros poreikį ir girdimą triukšmą, kartu padidindamas patikimumą dulkėtoje ar vibracijai jautrioje aplinkoje. Integruotos apsaugos nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo užtikrina stabilų prijungtos įrangos veikimą. Priekiniame skydelyje esantis LED indikatorius suteikia greitą vizualią maitinimo būsenos patvirtinimą.

Tinka

• Pramoniniams eterneto komutatoriams ir medijos keitikliams
• Įterptiniams valdikliams ir vienos plokštės kompiuteriams
• Valdymo spintoms ir automatikos pultams
• Mažoms tinklo instaliacijoms ir prieigos taškams
• Lauko įtaisams atšiauriose ar vibracijai jautriose vietose

Pagrindinės specifikacijos

• Išėjimo galia: 40 W
• Išėjimo įtampa: 24 V DC
• Įėjimo įtampos diapazonas: 100–240 V AC, 50–60 Hz
• Aušinimo būdas: pasyvus (natūrali oro konvekcija)
• Būsenos indikatorius: maitinimo LED
• Darbinės temperatūros diapazonas (būdinga projektinė galia): suprojektuotas veikti plačiame temperatūrų diapazone
• Matmenys (P × G × A): 40 × 100 × 90 mm
• Saugos standartai: atitinka UL508 ir TUV EN60950-1

Kaip naudoti

Sumontuokite įrenginį ant tinkamo DIN bėgio arba pritvirtinkite pagal instaliacijos reikalavimus, užtikrindami tinkamą ventiliaciją aplink įrenginį, kad vyktų natūrali oro konvekcija. Prijunkite kintamosios srovės įėjimą prie tinkamai įvertinto 100–240 V AC maitinimo šaltinio su tinkamu įžeminimu. Prijunkite 24 V DC išėjimą prie apkrovos, laikydamiesi teisingo poliškumo ir užtikrindami, kad bendras srovės suvartojimas neviršytų 40 W galios. Patikrinkite LED indikatorių, kad įsitikintumėte, jog veikia normaliai, ir atlikdami laidų sujungimus, laikykitės vietinių elektros taisyklių ir saugos procedūrų.

Rekomendacijos

Maitinimo bloką įrenkite aplinkoje, kurioje nėra pernelyg daug dulkių, korozinių dujų ar tiesioginio vandens poveikio. Virš ir po įrenginiu palikite tarpą natūraliai konvekcijai. Jei apkrovos artėja prie maksimalios galios, patikrinkite aplinkos temperatūros sąlygas ir galios mažinimo reikalavimus. Periodiškai tikrinkite jungtis ir LED būseną, kad būtų užtikrintas nuolatinis patikimas veikimas.
